Технические спецификации и услуги по настройке светодиодных световых лент FPC

Резюме

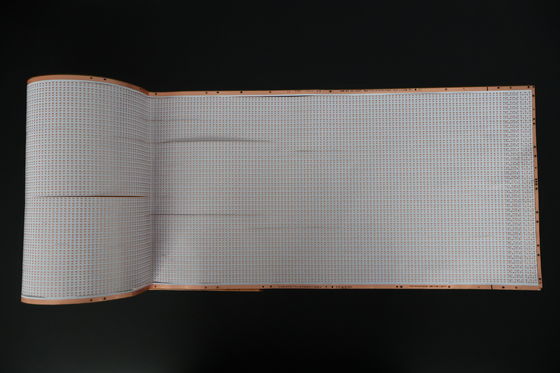

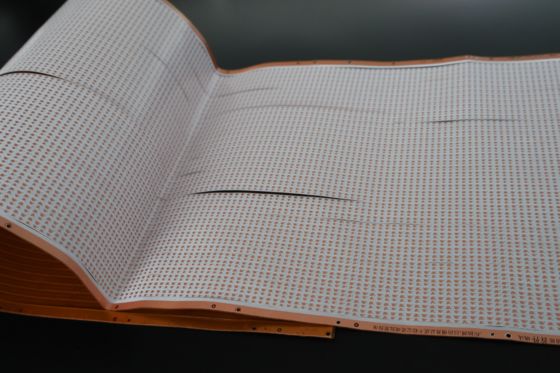

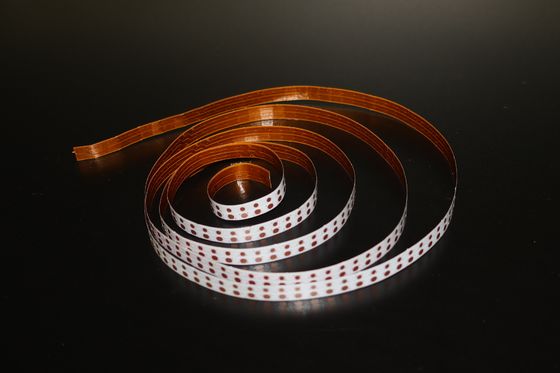

1. Обзор продукта HQ046 светодиодный световой ленты FPC

2. Технические спецификации и область применения

2.1 Спецификации размеров

• FPC точности: максимальный размер 240×500 мм (ограничительная спецификация: 250×500 мм); отсутствуют минимальные ограничения по размеру.
• FPC с рулонным типом: максимальная ширина 240 мм; максимальная длина 100 метров.

2.2 Конфигурации слоев цепей

• Однослойный FPC: имеет упрощенную структуру, экономически эффективную и подходящую для низкосложных схем в промышленных системах управления, электронных инструментах и базовых системах освещения.
• Двухслойный FPC: включает в себя два слоя медной фольги, соединенных между собой усиленными покрытыми виасами, что позволяет лучше обрабатывать ток и рассеивать тепло.Он идеально подходит для высокоинтегрированных продуктов, таких как мобильные устройства, автомобильных приборных панелей и светодиодных световых полос среднего и высокого класса.
• Многослойный FPC: настраиваемый для приложений с высокой сложностью, требующих плотной проводки, многосигнальной передачи и расширенной функциональной интеграции.

2.3 Цвет и применение паяльной маски

• Желтая сварная маска: универсальный, экономически эффективный вариант, совместимый с большинством приложений (например, общие кабельные сборы) благодаря его сбалансированной производительности и адаптивности.
• Black Solder Mask: предпочтительно для высококлассных или светопоглощающих сценариев (например, автомобильного освещения, подсветки смартфонов,Снижает отражение света и улучшает визуальную однородность..
• Белая сварная маска: оснащена специальным отражающим покрытием для максимального использования света, что делает ее подходящей для осветительных приборов, светодиодных дисплеев и медицинских эстетических устройств.

2.4 Толщина медной фольги

• Точность FPC:
  • Однослойный: 18 мкм (0,5 унции), 35 мкм (1 унция)
  • Двойной слой: 12 мкм (0,33 унции), 18 мкм (0,5 унции), 35 мкм (1 унции)
• Стандартные требования FPC:
  • Однослойный: 18μm, 25μm, 35μm (1oz), 50μm
  • двойной слой: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Минимальная ширина линии/пространство

3. Основные показатели и контроль качества

3.1 Гибкость и сопротивление изгибу

• Каждая партия базовых материалов проходит испытания с помощью профессионального оборудования для изгиба, чтобы обеспечить постоянную производительность.
• Все материалы выдерживают десятки тысяч циклов изгиба до массового производства, гарантируя устойчивость к усталости в динамических сценариях применения (например, складное освещение,согнутые поверхности) .

3.2 Производственные мощности

• Площадь завода: около 20 000 квадратных метров.
• Коллектив: более 800 сотрудников, в том числе 50 старших технических специалистов.
• Производственные линии: специализируются как на ускоренном изготовлении образцов, так и на производстве больших партий, поддерживая гибкое планирование производства.

4. Процесс обслуживания по индивидуальности

4.1 Консультация и техническая поддержка

• Конструкция решения на основе конкретных потребностей приложения.
• Оптимизация чертежей для повышения производительности и производительности.
• Поддержка разработки новых продуктов, от концепции до прототипа.
• Профессиональная техническая консультация по выбору технических параметров и руководству по применению.

4.2 Цитаты

• Стандартизированные технические процессы для уменьшения изменчивости производства.
• Стратегическое снабжение высококачественными материалами для сбалансирования производительности и затрат.
• Эффективное управление производством и оптимизация процессов.

4.3 Проектирование и интеграция

• Производство базового субстрата с строгой проверкой качества материала.
• Маршрутизация цепи и оптимизация схематического дизайна.
• Разработка форм для индивидуальных форм-факторов.
• SMT (Surface Mount Technology) и сборка через отверстия с точной настройкой.
• Изготовление стальной сетки, соответствующей требованиям конструкции цепи.

  Все процессы соответствуют международным стандартам сертификации, чтобы обеспечить надежность и согласованность продукции.

4.4 Изготовление образцов

5Сертификаты и примечания

• Сертификации: линейка продуктов имеет несколько международных системных сертификаций (конкретная информация доступна по запросу),обеспечение соответствия мировым отраслевым стандартам и нормативным требованиям.
• Отказ от ответственности за изображение: все изображения продуктов на официальных платформах являются подлинными. Небольшие цветовые изменения могут возникать из-за условий освещения, углов съемки или различий разрешения дисплея.
• Постоянное обновление: Наш портфель продуктов FPC подвергается ежегодным обновлениям и техническим обновлениям, чтобы соответствовать новым технологическим тенденциям и требованиям рынка.
