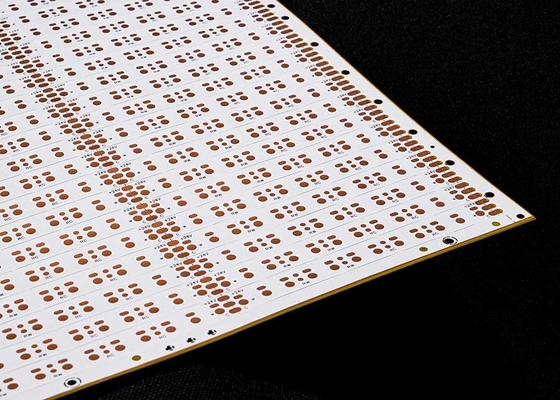

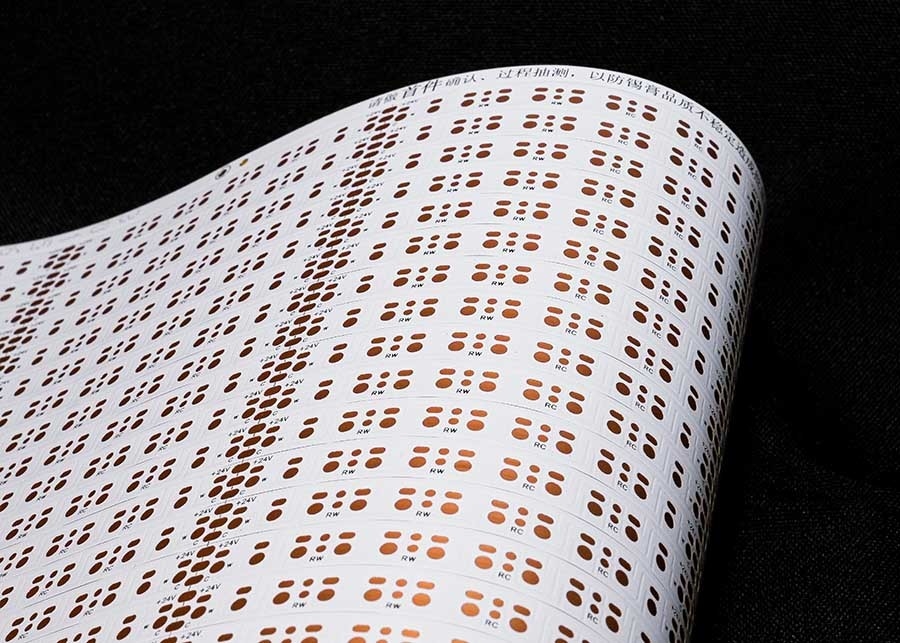

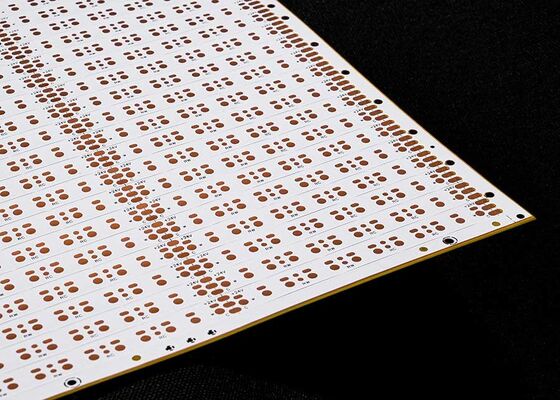

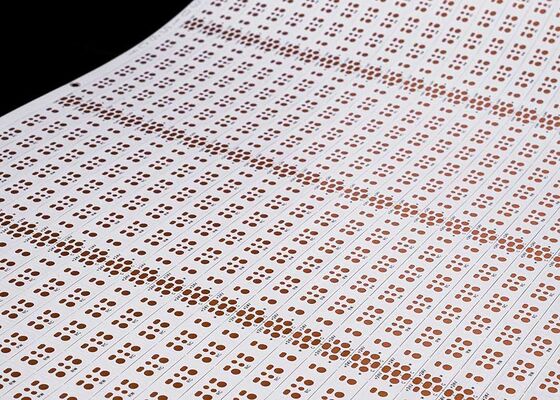

2835 Гибкая печатная плата светодиодной ленты с двухслойной FPC и двухсторонними 168 светодиодами

Описание продукта:

Модель продукта:HQ30156

Название продукта: Гибкая печатная плата светодиодной ленты

Особенности продукта: Двухслойная плата с двухсторонней белой пленкой, черные символы, OSP-антиоксидант

Технические характеристики продукта:2835, 168 светодиодов/шт., Размер: 8*503 мм, двухсторонняя плата 24 В, белая пленка, FPCB

Параметры конструкции FPC

Основные технические параметры:

1. О размерах:

Прецизионная FPC: Максимальный размер 240x500 мм (предельный 250x500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, продукты для медицинской косметологии и т. д.

4. Толщина медной фольги

• Варианты однослойных прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухслойные прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Однослойные обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двухслойные обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина/расстояние между линиями

При нормальных обстоятельствах, чем меньше сложность, тем выше процент дефектов, и обычно рекомендуется использовать не менее 3 мил.

Сервисный процесс

1. Консультации

16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение

Образцы или партии по той же технологии, материалы, передовые технологии, льготные цены, значительная экономия затрат для клиентов.

3. Профессионализм

Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.

4. Проектирование

Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность производства подложек, монтажа, проектирования принципиальных схем, изготовления пресс-форм, поверхностного монтажа, установки компонентов и изготовления трафаретов для открытых стальных сеток - комплексное обслуживание, 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу, компания имеет ускоренную производственную линию, например: образцы двухслойных гибких печатных плат могут быть изготовлены в течение 5-7 дней.
