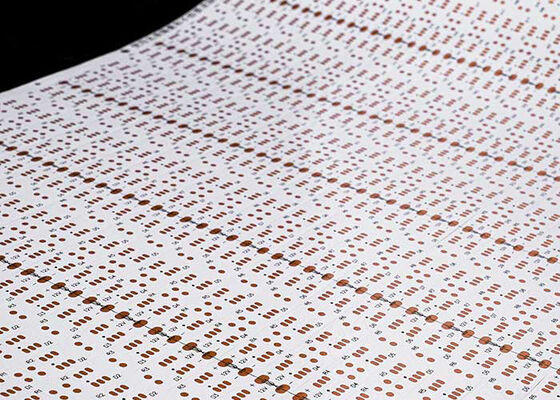

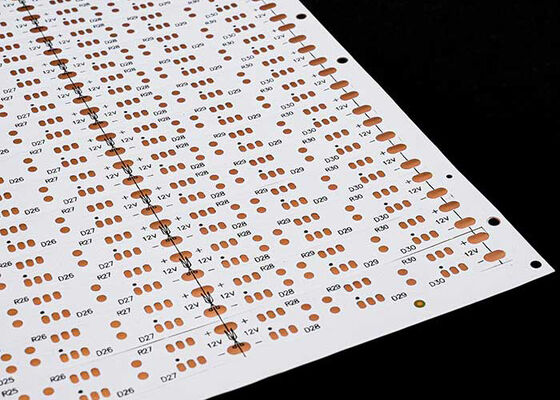

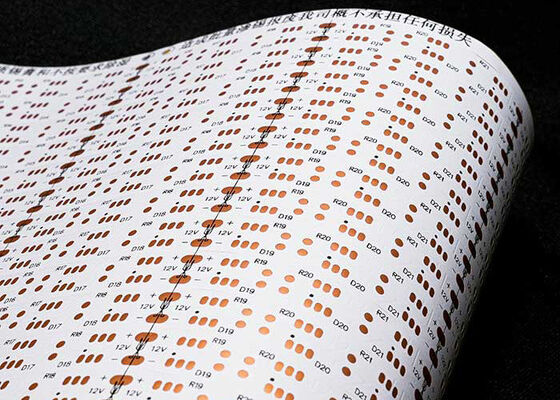

12-вольтовая двусторонняя гибкая печатная плата со светодиодной лентой и антиоксидантом OSP для светодиодных применений

Модель продукта:HQ30044
Название продукта: Гибкая печатная плата со светодиодной лентой
Особенности продукта: Двухслойная плата с двусторонней белой пленкой, черным текстом, антиоксидантом OSP

Технические характеристики продукта:5050 30 светодиодов на штуку, размер: 12*503 мм, двусторонняя плата 12 В, белая пленка FPCB

Прецизионная FPC: максимальный размер 240x500 мм (предельный размер 250x500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

• Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двусторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, продукты для медицинской косметологии и т. д.

• Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двусторонние прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двусторонние обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

При нормальных обстоятельствах, чем меньше сложность, тем выше процент дефектов, и обычно рекомендуется использовать не менее 3 мил.

1. 1. Консультации
   16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.
2. 2. Предложение
   Предложение образцов или партий того же типа технологии, материалов, передовых технологий, льготных цен, что позволяет клиентам значительно сэкономить.
3. 3. Профессионализм
   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.
4. 4. Дизайн
   Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность производства подложек, монтажа, проектирования схем, изготовления пресс-форм, поверхностного монтажа, установки компонентов и изготовления трафаретов для пайки - комплексное обслуживание. 16 лет профессионального и технического опыта, достойные вашего выбора и доверия.
5. 5. Изготовление образцов
   Мы специализируемся на услугах по изготовлению образцов и индивидуальной настройке FPC. Компания имеет ускоренную производственную линию, например: образцы двусторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.
