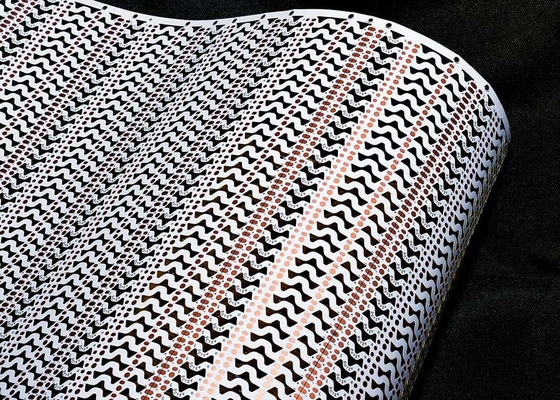

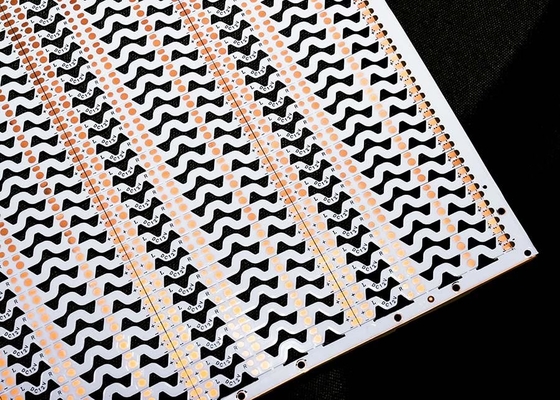

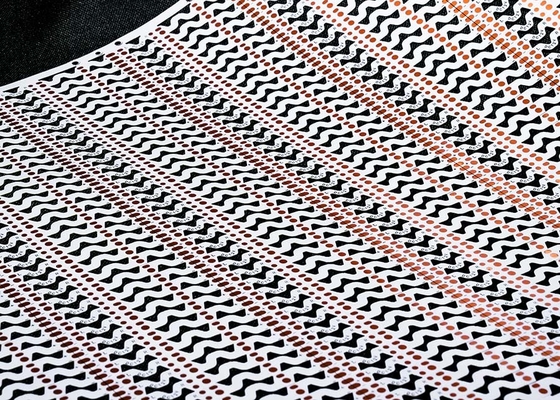

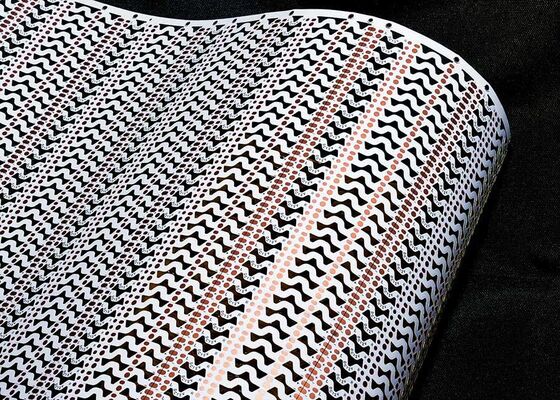

2835 Светодиодная печатная плата 30 светодиодов 12 В Двусторонняя гибкая печатная плата со светодиодной лентой

Модель продукта:HQ30023
Название продукта: Гибкая печатная плата со светодиодной лентой
Особенности продукта: Двухслойная плата с двусторонней белой пленкой, черные символы, антиоксидант OSP;
Технические характеристики продукта:2835-30LED/PCS-6*503-12V Двусторонняя плата с белыми пленками, тип FPCB

Основные технические параметры:

Прецизионная FPC: Максимальный размер составляет 240X500 мм (предельный размер 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

• Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двусторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, продукты для медицинской косметологии и т. д.

• Варианты односторонних плат прецизионной FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухслойная плата прецизионной FPC может быть выбрана из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонняя плата обычной FPC может быть выбрана из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двухсторонние платы обычной FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

При нормальных обстоятельствах, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

1. 1. Консультации

   16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. 2. Предложение

   Образцы или оптовые расценки на тот же тип технологии, материалы, передовые технологии, льготные цены, значительная экономия затрат для клиентов.

3. 3. Профессионализм

   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.

4. 4. Проектирование

   Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность производства подложек, монтажа, проектирования принципиальных схем, изготовления пресс-форм, поверхностного монтажа, установки компонентов и изготовления трафаретов для поверхностного монтажа - комплексное обслуживание. 16 лет профессионального и технического опыта, достойные вашего выбора и доверия.

5. 5. Изготовление образцов

   Мы специализируемся на услугах по изготовлению образцов и индивидуальному заказу FPC. Компания имеет линию ускоренного производства, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.
