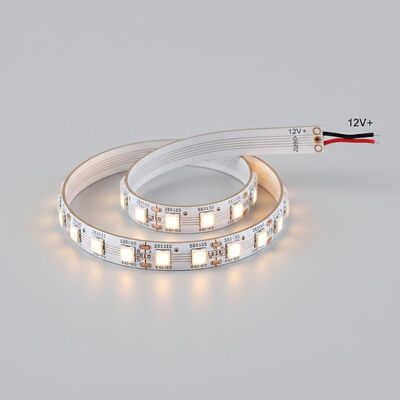

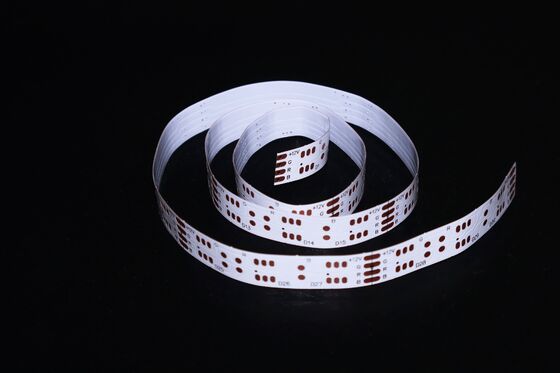

Обзор продукции

• Номер модели:HQ40040
• Наименование продукта:Гибкая светодиодная ленточная схема
• Особенности:Двухслойный картон с белой двусторонней пленкой, антиоксидант OSP черного цвета

Спецификации:

• Тип светодиода: 5050
• Количество на единицу: 30 светодиодов/компьютер
• Размеры: 10 мм х 503 мм
• Напряжение: 24 В
• Тип доски: Двусторонняя ФПКБ с белой пленкой

Параметры проектирования FPC

1. Удаленность измерений

• Точность FPC:Максимальный размер 240 мм (ширина) × 500 мм (длина), без ограничения минимального размера.
• Доска из рулового материала:Максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев

• Однослойные платы подходят для простых схем, обычно используемых в промышленном управлении и электронных приборах.
• Двухсторонние платы имеют два слоя медной фольги, увеличенные виасы и проводящие пути, что делает их идеальными для таких приложений, как мобильные телефоны, автомобильные инструменты,и другие сложные продукты.

3. Выбор цвета маски для сварки

• Доступные цвета: Желтый, Черный и Белый.
  • Желтая пленка:Подходит для продуктов общего назначения (например, кабельных продуктов).
  • Черная пленка:Предпочтительно для высококачественных или светопоглощающих приложений (например, автомобилей, мобильных телефонов, светодиодных дисплеев).
  • Белая пленка:Включает дополнительный белый слой покрытия, идеально подходит для продуктов, требующих отражения (например, осветительные приборы, медицинские устройства).

4. Толщина медной фольги

• Оптимизация FPC с одной панелью:
  • 18 мкм (0,5 унции) или 35 мкм (1 унция).
• Выбор двухслойной карты FPC с точностью:
  • 12 мкм (0,33 унции), 18 мкм (0,5 унций) или 35 мкм (1 унции).
• Обычные варианты одной панели FPC:
  • 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм.
• Обычные варианты двухслойной платы FPC:
  • 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5Минимальная ширина линии/пространство

• Рекомендуемая минимальная ширина линии и расстояние между ними: 3 миллиметра (0,076 мм).

Технические услуги

Наша компания предлагает комплексную техническую поддержку для обеспечения оптимальной производительности наших продуктов:

1. Поддержка пользовательского дизайна:Специализированные решения для конкретных требований приложения.
2. Испытание проб:Бесплатные пробные испытания по запросу.
3. Быстрый поворот:Быстрое производство и доставка для выполнения срочных сроков проекта.

Обеспечение качества

• Все продукты тщательно проверяются для обеспечения соответствия отраслевым стандартам.
• Мы гарантируем 100% удовлетворенность нашими продуктами, с акцентом на качество и надежность.

Образцы гибкой платы с двойной панелью могут быть завершены в течение 5-7 дней.

Удостоверения и награды

Обратите внимание:

Из-за изменений освещения, угла съемки и разрешения дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации.GongDong HongQi является профессиональным производителем платок с 16-летней историей в КитаеНаши продукты обновляются и модернизируются каждый год и мы специализируемся на всевозможных услугах по производству образцов FPC и настройке, если вы заинтересованы в наших продуктах,Пожалуйста, сообщите нам ваши требования., мы поможем вам предоставить профессиональные решения, производство подложки, проводки, принцип дизайна, формы, пластырь, плагин и другие единый сервис.

Пожалуйста, свяжитесь с нами онлайн или по электронной почте.и мы предоставим вам индивидуальный сервис от нашей профессиональной команды продаж.Спасибо за ваше время.
