Описание ФПК:

Модель FPC:HQ00537

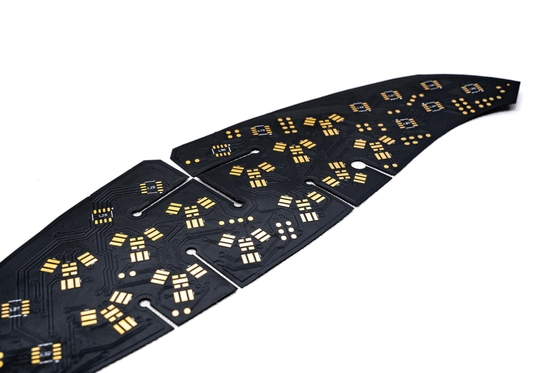

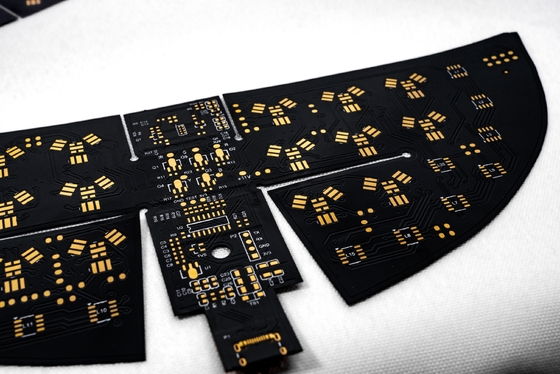

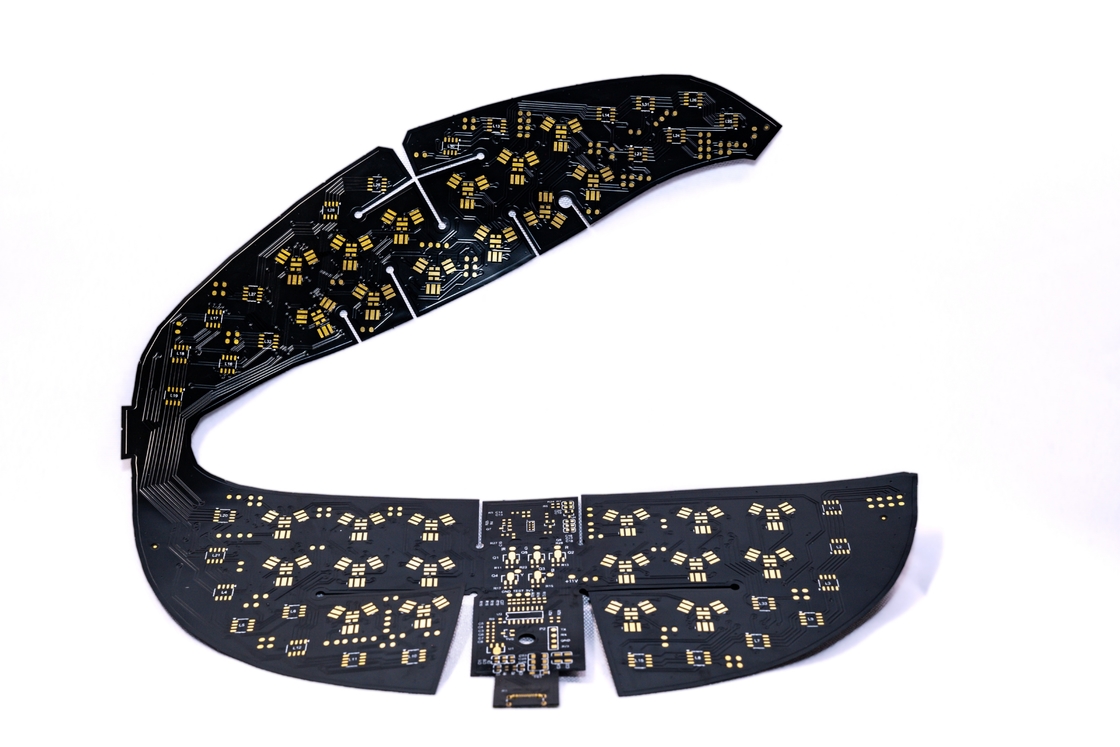

Наименование ФПК: Инфракрасный медицинский FPC
Особенности FPC:Двухслойная доска, двустороннее пленочное покрытие, доска, черный текст, антиоксидант OSP

Спецификации FPC:

1. В соответствии с вашими потребностями настраивать различные толщины материала и требования процессаИнфракрасный ФПК для медицинской помощи и другиеГибкая панель с светодиодными масками, односторонняя и двусторонняя многослойная проводка.

2. Хорошая гибкость и устойчивость к изгибу

На фабрике есть профессиональный тестер изгиба, каждая партия материалов через

Десятки тысяч испытаний перед массовым производством.

Обзор параметров проектирования FPC

1. Размеры

   • FPC точности: максимальный размер 240 мм х 500 мм с максимально допустимым пределом 250 мм х 500 мм.
   • Доска из прокатного материала: максимальная ширина 240 мм и максимальная длина 100 метров.

2. Количество слоев

   • Однослойные доски: Простая конструкция, идеально подходит для промышленного управления и электронных инструментов с простыми схемами.
   • Двухслойные доски: Имеет две медные фольги, увеличенные проемы, и подходит для применения в мобильных телефонах и автомобильных инструментах.

3. Выбор цвета маски

   • Желтый: Рекомендуется для большинства изделий, включая различные кабельные изделия.
   • Черный: обычно используется в высококлассных или светочувствительных приложениях, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д.
   • Белый: Включает дополнительное белое покрытие, идеальное для продуктов, требующих отражения, таких как осветительные приборы и медицинские косметические приборы.

4. Опции толщины медной фольги

   • Однопанельная панель FPC с высокой точностью: 18 мм (0, 5 унций) или 35 мм (1 унций).
   • Двухслойная доска с точностью FPC: 12 мм (0, 33 унции), 18 мм (0, 5 унций) или 35 мм (1 унция).
   • Обычная однокомпонентная панель для ПК: варианты включают 18ум/25ум/35ум (1 унция) или 50ум.
   • Обычная двухслойная пластина из ПФКВыбор: 18-25 мм, 25-25 мм, 35-35 мм или 35-70 мм.

5. Минимальная ширина линии/пространство

   • Рекомендуется минимум 3 миллилитра для уменьшения сложности производства и частоты дефектов.

Удостоверения и награды

Обратите внимание:

Из-за изменений освещения, угла съемки и разрешения дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации.GongDong HongQi является профессиональным производителем платок с 16-летней историей в КитаеНаши продукты обновляются и модернизируются каждый год и мы специализируемся на всевозможных услугах по производству образцов FPC и настройке.Пожалуйста, сообщите нам ваши требования., мы поможем вам предоставить профессиональные решения, производство подложки, проводки, принцип дизайна, формы, пластырь, плагин и другие единый сервис.

Пожалуйста, свяжитесь с нами онлайн или по электронной почте.и мы предоставим вам индивидуальный сервис от нашей профессиональной команды продаж.Спасибо за ваше время.
