Как спроектировать плату FPC?

Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, дизайн печатных плат, гибкие светодиодные экраны, электронные печатные платы, сборку печатных плат, сборку плат, платы для домашних масок для лица и приборов для роста волос и т. д.

Описание FPC:

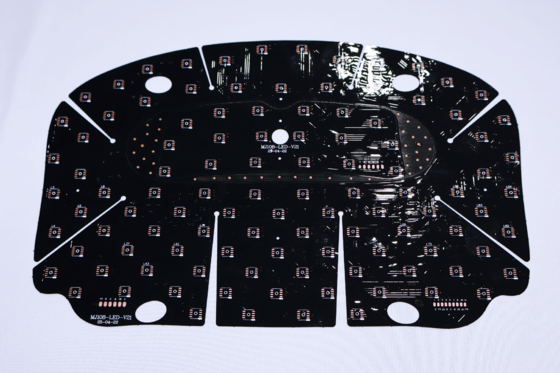

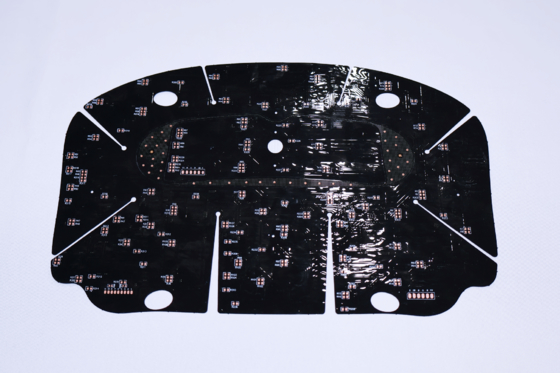

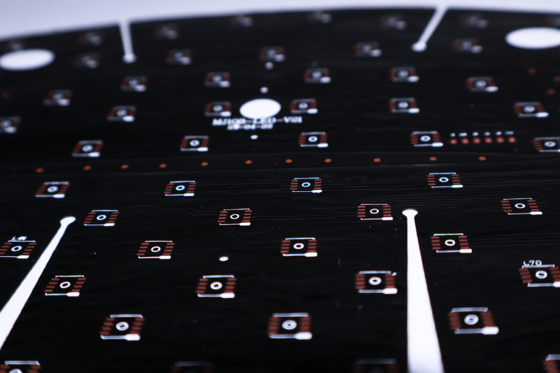

Модель FPC:HQ049
Название FPC: Инфракрасная оздоровительная FPC
Особенности FPC:Двухслойная плата, двустороннее пленочное покрытие, белая доска, черный текст, антиоксидант OSP

Характеристики FPC:

1. В соответствии с вашими потребностями для настройки различной толщины материала и требований к процессуИнфракрасная оздоровительная FPC и другиеСветодиодные гибкие платы для масок, одно- и двухсторонние многослойные схемы.

2. Хорошая гибкость и устойчивость к изгибам

Завод имеет профессиональный тестер на изгиб, каждая партия материалов проходит

Десятки тысяч испытаний на изгиб перед массовым производством.

Обзор параметров проектирования FPC

1. Размеры

   • Прецизионная FPC: Максимальный размер 240 мм x 500 мм с максимальным допустимым пределом 250 мм x 500 мм.
   • Рулонный материал: Максимальная ширина 240 мм и максимальная длина 100 метров.

2. Количество слоев

   • Однослойные платы: Простая структура, идеально подходит для промышленного контроля и электронных приборов с простой схемотехникой.
   • Двухслойные платы: Имеют два медных слоя, увеличенное количество переходных отверстий и подходят для применения в мобильных телефонах и автомобильных приборах.

3. Варианты цвета маски для пайки

   • Желтый: Рекомендуется для большинства продуктов, включая различные кабельные изделия.
   • Черный: Обычно используется в высококлассных или светочувствительных приложениях, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д.
   • Белый: Включает дополнительное белое покрытие, идеально подходит для продуктов, требующих отражения, таких как осветительные приборы и медицинские косметические устройства.

4. Варианты толщины медной фольги

   • Прецизионная FPC односторонняя плата: 18 мкм (0,5 унции) или 35 мкм (1 унция).
   • Прецизионная FPC двухслойная плата: 12 мкм (0,33 унции), 18 мкм (0,5 унции) или 35 мкм (1 унция).
   • Обычная FPC односторонняя плата: Варианты включают 18 мкм/25 мкм/35 мкм (1 унция) или 50 мкм.
   • Обычная FPC двухслойная плата: Варианты: 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина/расстояние между линиями

   • Рекомендуемый минимум 3 мил для снижения сложности производства и процента брака.

Сертификаты и награды

Пожалуйста, обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi - профессиональный производитель печатных плат с 16-летней историей в Китае. Наши продукты обновляются и улучшаются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по настройке. Если вы заинтересованы в нашей продукции, пожалуйста, сообщите нам свои требования, мы поможем вам предоставить профессиональные решения, производство подложек, разводку, проектирование принципиальной схемы, пресс-форму, монтаж, вставку и другие комплексные услуги.

пожалуйста, свяжитесь с нами онлайн или по электронной почте, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж.Спасибо за ваше время.
