Как спроектировать печатную плату?

Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, проектирование печатных плат, гибкие светодиодные дисплеи, электронные печатные платы, сборку печатных плат, сборку печатных плат и так далее.

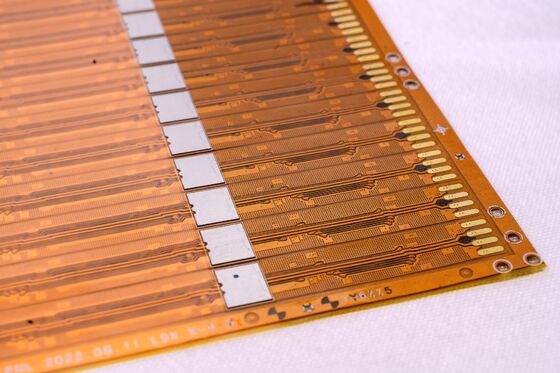

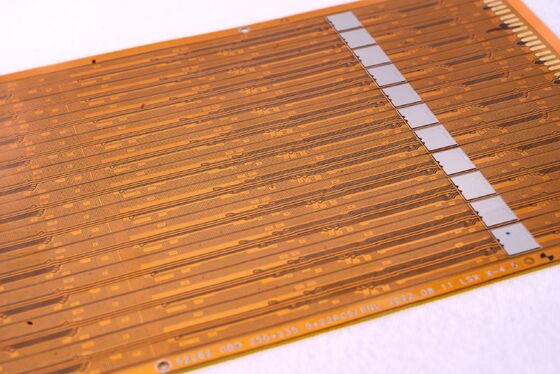

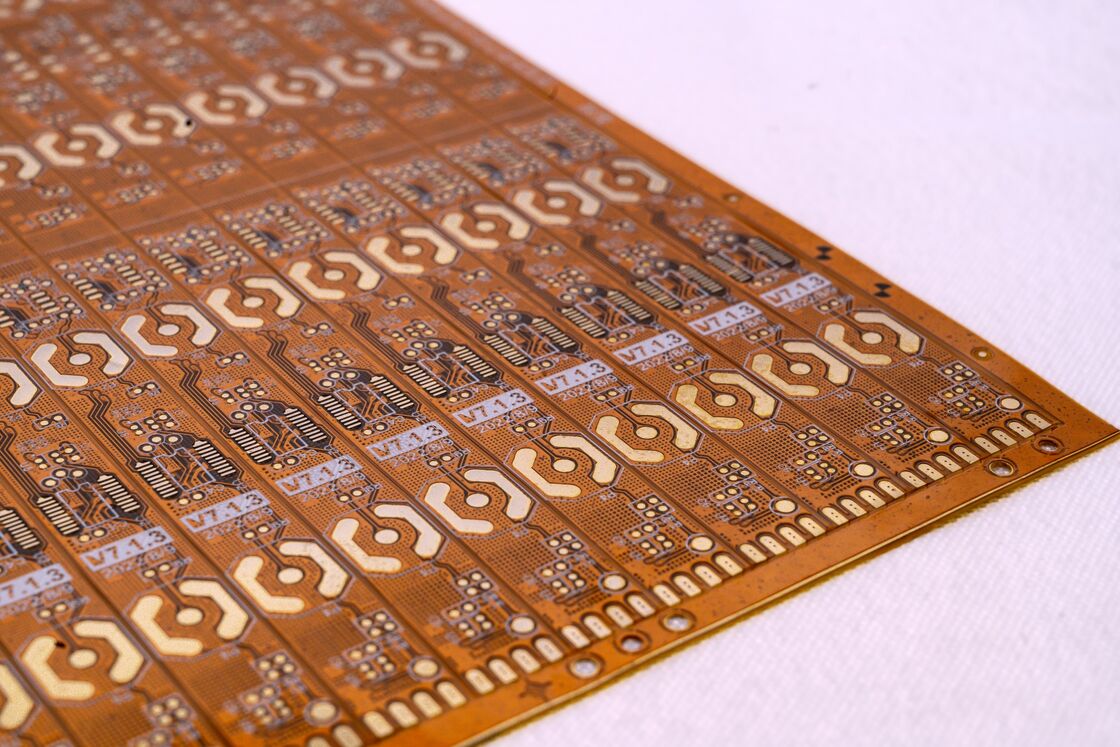

Изготовление и проектирование гибких печатных плат FPC для светодиодных лент на заказ

Описание продукта:

Модель продукта:HQ036
Название продукта:Светодиодная лента FPC
Особенности продукта:Двухслойная печатная плата, двухсторонняя белая пленка, белый текст, поверхностный антиоксидант OSP

Технические характеристики продукта:

1. Мы являемся производителем гибких печатных плат и FPC, по вашим потребностям мы можем изготовить на заказ FPC для светодиодных лент с различной толщиной материала и технологическими требованиями, прецизионные FPC, цветные FPC для светодиодных лент и другие гибкие печатные платы для светодиодов с односторонней, двухсторонней и многослойной конструкцией.

2. Хорошая гибкость и устойчивость к изгибу

На заводе имеется профессиональный тестер на изгиб, каждая партия материалов проходит десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

Параметры проектирования FPC

Основные технические параметры:

1. О размерах:

Прецизионные FPC: Максимальный размер составляет 240x500 мм (предельный размер 250x500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

• Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухсторонние прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двухсторонние обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина/расстояние между проводниками

При нормальных обстоятельствах, чем меньше размер, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации
   16 лет сосредоточения на проектировании и разработке гибких печатных плат FPC и производстве, чтобы предоставить клиентам индивидуальные решения, проектные чертежи, разработку новых продуктов и предоставить соответствующую техническую поддержку.
2. Предложение
   Образцы или оптовые расценки на тот же тип технологии, материалы, передовые технологии, выгодные цены, что значительно экономит затраты клиентов.
3. Профессионализм
   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наш завод занимает площадь почти 20 000 квадратных метров, насчитывает более 800 сотрудников и 50 старших технических специалистов.
4. Проектирование
   Предоставляем решения клиентам для завершения ряда международных системных сертификаций, можем предоставить производство подложек, монтаж, проектирование принципиальных схем, изготовление пресс-форм, монтаж поверхностным монтажом, выводной монтаж и изготовление трафаретов для пайки одним комплексом услуг, 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.
5. Изготовление образцов
   Мы специализируемся на услугах по изготовлению образцов и индивидуальному заказу FPC, компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.

Сертификаты и награды

Обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея, изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и совершенствуются каждый год, и мы специализируемся на всех видах услуг по изготовлению образцов и индивидуальному заказу FPC. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам ваши требования, мы поможем вам предоставить профессиональные решения, производство подложек, монтаж, проектирование принципиальных схем, изготовление пресс-форм, монтаж поверхностным монтажом, выводной монтаж и другие услуги одним комплексом.

пожалуйста, свяжитесь с нами онлайн или по электронной почте, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж. Спасибо за ваше время.
