Печатная плата HDI, прецизионная светодиодная, заказная сборка печатных плат, двусторонняя FPC производитель

Описание продукта:

Модель продукта:HQ043

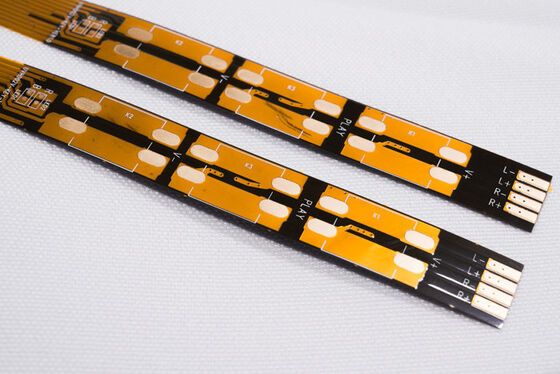

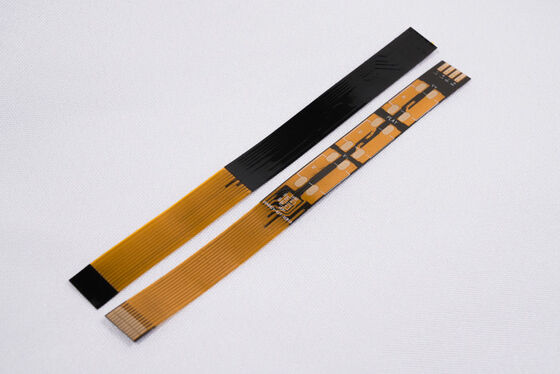

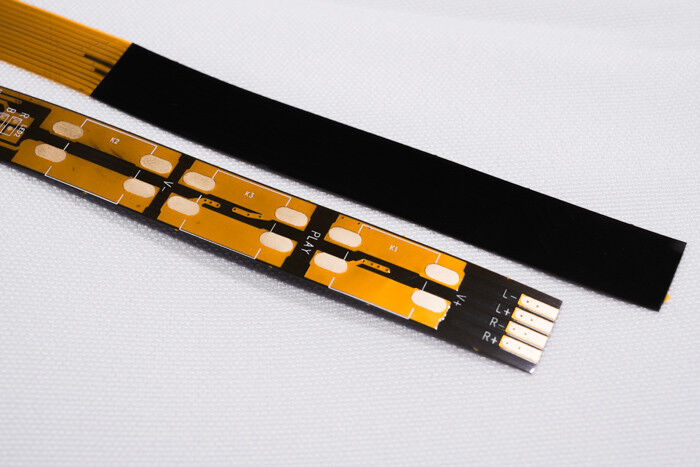

Название продукта: Прецизионная FPC
Особенности продукта: Двухслойная печатная плата, двусторонняя желтая пленка, белый текст, поверхностное золочение

Технические характеристики продукта:

1. Мы являемся производителем гибких печатных плат и FPC, по вашим потребностям мы можем изготовить на заказ FPC для светодиодных лент с различной толщиной материала и технологическими требованиями, прецизионные FPC, FPC для цветных светодиодных лент и другие гибкие печатные платы для светодиодов с односторонней, двусторонней и многослойной конструкцией.

2. Хорошая гибкость и устойчивость к изгибу

На заводе имеется профессиональный тестер на изгиб, каждая партия материалов проходит десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

Параметры проектирования FPC

Основные технические параметры:

1. О размерах:

Прецизионная FPC: Максимальный размер составляет 240X500 мм (предельный размер 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двусторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

• Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двусторонние прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двусторонние обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/расстояние между линиями

При нормальных обстоятельствах, чем меньше размер, тем выше вероятность дефектов, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации

   16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение

   Предложение образцов или партий продукции того же типа технологии, материалов, передовых технологий, выгодные цены, значительная экономия затрат для клиентов.

3. Профессионализм

   Наша компания располагает передовым оборудованием и производственными технологиями из Германии, Японии, Тайваня и других регионов, профессиональным производством, масштабом. Наш завод занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.

4. Проектирование

   Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность производства подложек, монтажа, проектирования принципиальных схем, изготовления пресс-форм, поверхностного монтажа, установки компонентов и изготовления трафаретов для пайки - комплексное обслуживание. 16 лет накопления профессионального и технического уровня, достойные вашего выбора и доверия.

5. Изготовление образцов

   Мы специализируемся на изготовлении образцов и услугах по индивидуальному заказу FPC. Компания имеет линию ускоренного производства, например: образцы двусторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.
