Светодиодная печатная плата FPC для светодиодной поддержки, индивидуальные услуги

Описание продукта:
Модель продукта:HQ037

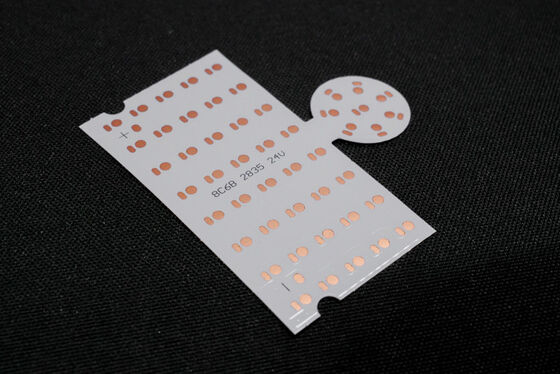

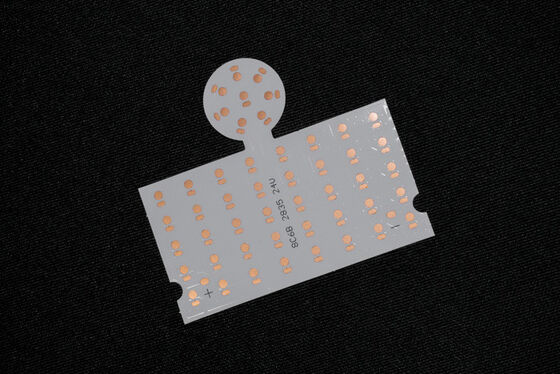

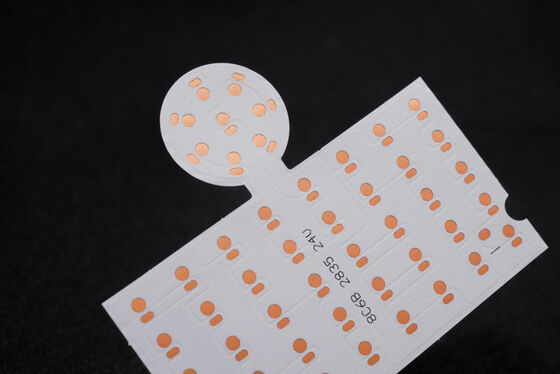

Название продукта: светодиодная лампа FPC
Особенности продукта: двухслойная печатная плата, двусторонняя белая пленка, белый текст, антиоксидант OSP

Технические характеристики продукта:
1. Мы являемся производителем гибких печатных плат и FPC, в соответствии с вашими потребностями мы можем изготовить на заказ FPC для светодиодных лент с различной толщиной материала и технологическими требованиями, прецизионные FPC, FPC для цветных светодиодных лент и другие гибкие печатные платы для светодиодов с односторонней, двусторонней и многослойной конструкцией.
2. Хорошая гибкость и устойчивость к изгибу
На заводе есть профессиональный тестер изгиба, каждая партия материалов проходит
десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

Параметры дизайна FPC

Основные технические параметры:

1. О размерах:
   Прецизионная FPC: Максимальный размер 240X500 мм (предельный 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

   • Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
   • По сравнению с однослойными FPC, двусторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

   • Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

   • Варианты однослойных прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
   • Двухслойные прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
   • Однослойные обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
   • Двухслойные обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/расстояние между линиями
   При нормальных обстоятельствах, чем меньше сложность, тем выше процент дефектов, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации
   16 лет опыта в проектировании и производстве гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение
   Образец или пакетное предложение по тому же типу технологии, материалов, передовых технологий, ценовых уступок, значительно экономящих затраты клиентов.

3. Профессионализм
   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабы. Наш завод занимает площадь почти 20 000 квадратных метров, насчитывает более 800 сотрудников и 50 старших технических специалистов.

4. Дизайн
   Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность производства подложек, проводки, проектирования принципиальных схем, изготовления пресс-форм, монтажа компонентов, установки разъемов и изготовления трафаретов с одной остановкой, 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.

5. Изготовление образцов
   Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу, компания имеет ускоренную производственную линию, например: образцы двухслойных гибких печатных плат могут быть изготовлены в течение 5-7 дней.

Сертификаты и награды

Обратите внимание:
Все фотографии на этом сайте реальны. Из-за изменений в освещении и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и совершенствуются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по индивидуальному заказу. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам ваши требования, мы поможем вам предоставить профессиональные решения, производство подложек, проводку, проектирование принципиальных схем, изготовление пресс-форм, монтаж компонентов, установку разъемов и другие услуги в одном месте.
пожалуйста, свяжитесь с нами онлайн или по электронной почте, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж. Спасибо за ваше время.
