Технические спецификации и услуги по настройке светодиодных световых лент FPC

Резюме

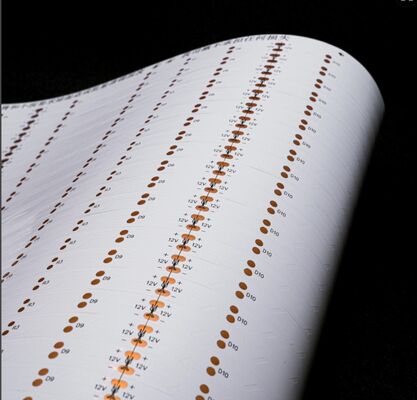

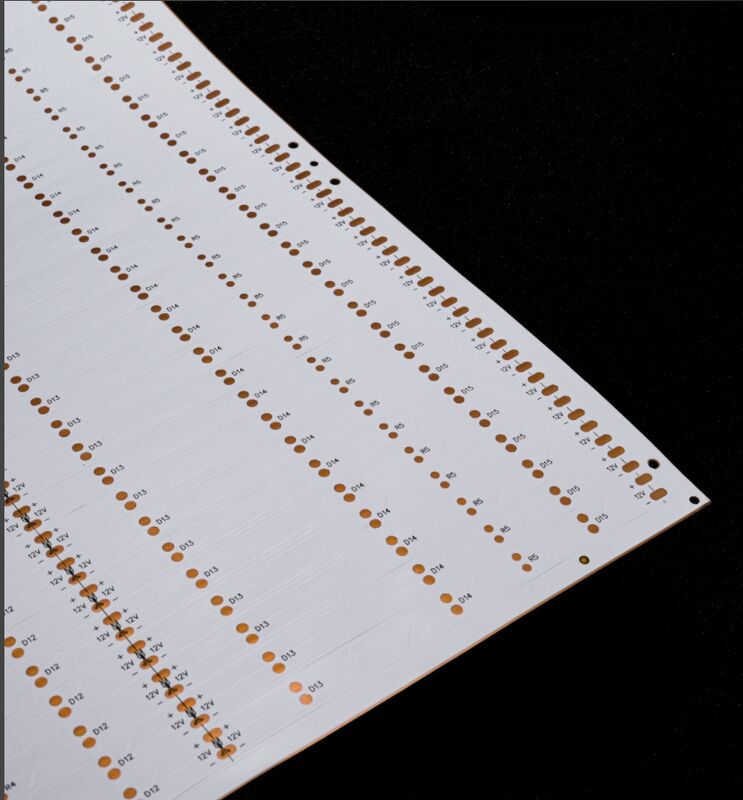

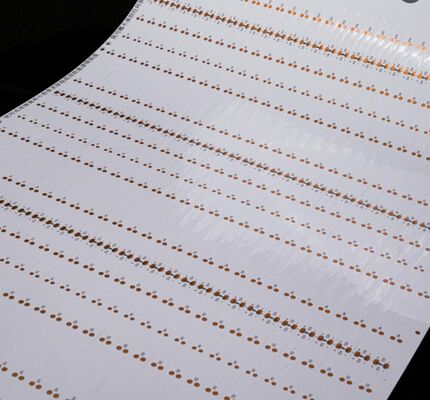

1. Обзор продукта HQ0156 светодиодный световой ленты FPC

2. Технические спецификации и возможности настройки

2.1 Размерные параметры

• FPC точности: Максимальные размеры 240×500 мм (граничная спецификация: 250×500 мм); отсутствует минимальное ограничение размера, поддерживается индивидуальный дизайн в микроразмере.
• ФПК типа рулон: максимальная ширина 240 мм; максимальная длина 100 метров, оптимизированная для непрерывного производства больших объемов.

2.2 Конфигурации слоев цепей

• Однослойный FPC: оптимизированная структура с экономической эффективностью, подходящая для низкосложных схем в промышленном управлении, базовых электронных инструментах и начальных системах светодиодного освещения.
• FPC с двойным слоем: двойные слои фольги из меди с улучшенными проходными отверстиями (PTH) для надежной межслойной подключения, идеально подходит для применений с высокой интеграцией, таких как автомобильное освещение,заднего освещения умного устройства, и светодиодные световые ленты среднего и высокого класса.
• Многослойный FPC: настраиваемый слой рассчитывается для сверхвысокой сложности сценариев, требующих плотной проводки, многосигнальной параллельной передачи и расширенной функциональной интеграции.

2.3 Варианты и сценарии применения паяльной маски

• Желтая сварная маска: универсальное решение для приложений общего назначения (например, стандартные кабельные сборы), предлагающее сбалансированную экономическую эффективность и совместимость процессов.
• Black Solder Mask: предпочтительна для высококлассных систем освещения (автомобильные фары, светодиодные дисплеи, подсветки смартфонов) из-за ее превосходного поглощения света,минимизация отражения и повышение визуальной однородности.
• Белая сварная маска: оснащена высокоотражающим покрытием для максимального использования света, подходит для профессиональных осветительных приборов, медицинских эстетических устройств и светодиодных дисплеев с высокой яркостью.

2.4 Спецификации толщины медной фольги

• Точность FPC:
  • Однослойный: 18 мкм (0,5 унции), 35 мкм (1 унция)
  • Двойной слой: 12 мкм (0,33 унции), 18 мкм (0,5 унции), 35 мкм (1 унции)
• Стандартные требования FPC:
  • Однослойный: 18μm, 25μm, 35μm (1oz), 50μm
  • двойной слой: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Минимальная ширина линии/пространство

3. Основные показатели и обеспечение качества

3.1 Гибкость и прочность при изгибе

• Каждая партия базовых материалов подвергается испытаниям с помощью профессиональных испытателей усталости от изгиба, чтобы обеспечить постоянные механические характеристики.
• Все готовые продукты проходят минимум 10 000 циклов изгиба (по стандартам испытаний IPC) до серийного производства, гарантируя устойчивость к усталости в динамических приложениях (сгибаемое освещение,установки с изогнутой поверхностью, и повторяющиеся сценарии движения).

3.2 Производственные мощности и оборудование

• Производственная площадь: примерно 20 000 квадратных метров, с производственными помещениями в чистых помещениях.
• Рабочая сила: более 800 сотрудников, в том числе 50 старших технических специалистов с обширным опытом разработки и производства FPC.
• Производственная мощность: Двухлинейная операция, поддерживающая как ускоренное изготовление образцов, так и большое количество серийного производства, с ежемесячной производительностью более 5 миллионов квадратных метров.

4Протокол обслуживания персонализации

4.1 Технические консультации и разработка решений

• Конструкция решения, адаптированная к конкретным условиям применения (температура, влажность, механические нагрузки).
• Оптимизация чертежей для повышения производительности (DFM) и улучшения производительности.
• Поддержка разработки новых продуктов, от проверки концепции до тестирования прототипов.
• Профессиональное руководство по выбору материалов, конфигурации слоев и оптимизации параметров.

4.2 Оценки и оптимизация затрат

• Стандартизированные производственные процессы для уменьшения изменчивости и отходов.
• Стратегическое снабжение высококачественным сырьем с долгосрочным партнерством с поставщиками.
• Эффективное планирование производства и автоматизация процессов для снижения затрат на рабочую силу.

4.3 Интегрированное проектирование и производство

• Изготовление базового субстрата с строгой проверкой и проверкой материалов.
• Точная схема маршрутизации и схематическая конструкция, соответствующая стандартам IPC-2221.
• Разработка форм на заказ для специальных форм-факторов и требований к монтажу.
• SMT (Surface Mount Technology) и сборка через отверстия с высокоточным выравниванием (толерантность ± 0,02 мм).
• Изготовление стальной сетки, адаптированной к конструкции схемы для оптимального качества сварки.

4.4 Изготовление образцов и сроки проведения

• Сроки проведения: 5-7 дней для двухслойных образцов FPC; 3-5 дней для однослойных образцов.
• Подтверждение образца: Каждый образец проходит испытания на электрическую непрерывность, испытания на сопротивление изгибу и проверку сварной способности перед поставкой.

5. Сертификации и важные примечания

• Сертификации: Линия продуктов имеет сертификацию системы менеджмента качества ISO 9001, сертификацию UL 94 огнеупорности и соответствие требованиям RoHS.Подробные сертификационные документы доступны по запросу.
• Соответствие требованиям окружающей среды: все материалы соответствуют требованиям RoHS и REACH, что гарантирует отсутствие ограничений на использование веществ.
• Ответственность за изображение: изображения продуктов на официальных платформах сделаны в стандартных условиях.или разрешение отображения ≈ фактические продукты должны иметь преимущественное значение.
• Непрерывное совершенствование: портфель наших продуктов FPC регулярно обновляется на основе новых технологий и отраслевых стандартов.с ежегодными техническими обновлениями для повышения производительности и расширения сферы применения.
