Гибкие печатные платы (FPC) являются критически важными компонентами в современных светодиодных лентах, требующими высокой гибкости, надежности и адаптивности к кастомизации. В данной статье подробно описываются технические параметры, характеристики производительности и процесс обслуживания гибкой печатной платы для светодиодных лент HQ49512, представляющей собой двухслойную гибкую печатную плату, разработанную для различных сценариев освещения. Также рассматриваются возможности кастомизации производителя, меры контроля качества и система технической поддержки, предоставляя исчерпывающий справочный материал для специалистов отрасли, выбирающих решения для гибких печатных плат светодиодных лент.

HQ046 — это специализированная гибкая печатная плата, разработанная для применения в светодиодных лентах, сочетающая структурную стабильность и адаптивность к окружающей среде. Ее основные характеристики следующие:

Являясь профессиональным производителем гибких печатных плат с 16-летним опытом, мы предлагаем комплексную кастомизацию гибких печатных плат для светодиодных лент, охватывающую однослойные, двухслойные и многослойные структуры. Ключевые технические параметры и варианты кастомизации подробно описаны ниже:

• Прецизионные гибкие печатные платы: Максимальный размер: 240×500 мм (предел: 250×500 мм); минимальный размер: без ограничений.
• Гибкие печатные платы в рулонах: Максимальная ширина: 240 мм; максимальная длина: 100 метров.

Выбор слоя гибкой печатной платы определяется сложностью применения, с учетом следующих типичных сценариев:

• Однослойная гибкая печатная плата: Простая структура, подходит для низкосложных схем в промышленном управлении, электронных приборах и базовых системах освещения.
• Двухслойная гибкая печатная плата: Двойные слои медной фольги с улучшенными переходными отверстиями для проводящих путей, идеально подходит для продуктов с высокой степенью интеграции, таких как мобильные устройства, приборные панели автомобилей и светодиодные ленты среднего и высокого класса.
• Многослойная гибкая печатная плата: Возможность кастомизации для приложений сверхвысокой сложности, требующих плотной разводки и передачи множества сигналов.

Цвет паяльного резиста оптимизирован для конкретных функциональных и эстетических требований:

• Желтый паяльный резист: Универсальный вариант для большинства продуктов (например, общих кабельных сборок) благодаря своей экономичности и совместимости.
• Черный паяльный резист: Предпочтителен для высококачественных или светопоглощающих применений (например, автомобильное освещение, подсветка смартфонов, светодиодные дисплеи) для снижения отражения света и улучшения визуальной согласованности.
• Белый паяльный резист: Оснащен дополнительным белым покрытием для усиления отражательной способности, подходит для осветительных приборов, светодиодных дисплеев и медицинских косметологических устройств.

Толщина медной фольги подбирается в зависимости от требований к токонесущей способности и гибкости:

• Прецизионные гибкие печатные платы:
  • Однослойные: 18 мкм (0,5 унции), 35 мкм (1 унция)
  • Двухслойные: 12 мкм (0,33 унции), 18 мкм (0,5 унции), 35 мкм (1 унция)
• Стандартные гибкие печатные платы:
  • Однослойные: 18 мкм, 25 мкм, 35 мкм (1 унция), 50 мкм
  • Двухслойные: 18-25 мкм, 25-25 мкм, 35-35 мкм, 35-70 мкм

Минимальная ширина и расстояние между проводниками имеют решающее значение для точности гибких печатных плат. Хотя возможны более тонкие размеры, 3 мил (0,076 мм) рекомендуется в качестве практического минимума для балансировки выхода годных и экономической эффективности. Меньшие размеры могут увеличить сложность производства и частоту дефектов.

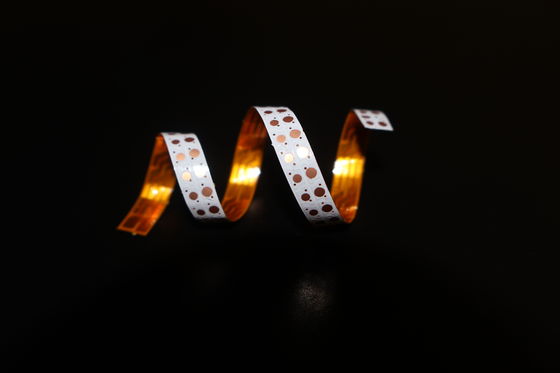

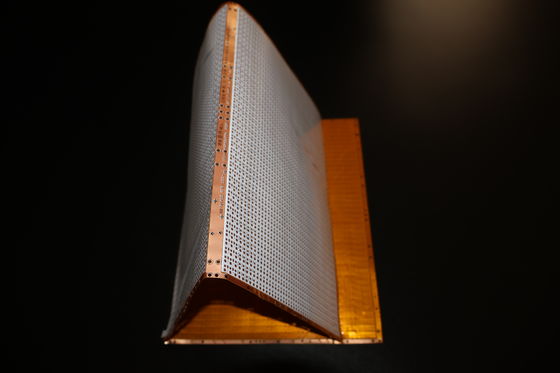

Гибкая печатная плата HQ046 демонстрирует исключительную гибкость, подтвержденную строгим контролем качества:

• Профессиональный испытатель на изгиб используется для оценки каждой партии материалов.
• Все материалы проходят десятки тысяч циклов изгиба перед массовым производством, обеспечивая устойчивость к усталостному разрушению в динамических сценариях применения (например, складные светильники, изогнутые поверхности).

Производственное предприятие оснащено современным оборудованием из Германии, Японии и Тайваня, что позволяет осуществлять крупномасштабное и высокоточное производство:

• Площадь завода: около 20 000 квадратных метров
• Персонал: более 800 сотрудников, включая 50 старших технических специалистов
• Производственные линии: специализируются как на ускоренном изготовлении образцов, так и на серийном производстве

Для удовлетворения разнообразных потребностей клиентов мы предлагаем оптимизированный комплексный сервис кастомизации:

Используя 16-летний опыт в проектировании, НИОКР и производстве гибких печатных плат, мы предлагаем:

• Индивидуальное проектирование решений
• Оптимизация чертежей
• Поддержка разработки новых продуктов
• Профессиональные технические консультации

Мы предлагаем конкурентоспособные цены на образцы и серийные заказы, с оптимизацией затрат за счет:

• Стандартизированные технические процессы
• Закупка высококачественных материалов
• Эффективное управление производством

Наши услуги охватывают всю цепочку создания стоимости гибких печатных плат, включая:

• Производство подложек
• Проектирование схем и топологии
• Разработка оснастки
• Монтаж поверхностного монтажа (SMT) и выводной монтаж
• Изготовление трафаретов
  Все процессы соответствуют международным сертификатам для обеспечения надежности.

Ускоренная производственная линия предназначена для изготовления образцов, со сроками выполнения заказов до 5-7 дней для образцов двухслойных гибких печатных плат, что позволяет осуществлять быстрое прототипирование и проверку.

• Сертификаты: Линейка продуктов имеет множество международных системных сертификатов (подробности по запросу), обеспечивающих соответствие мировым отраслевым стандартам.
• Отказ от ответственности за изображения: Все изображения продуктов на официальной платформе являются подлинными. Возможны незначительные цветовые различия из-за освещения или различий в разрешении дисплея.
• Постоянное обновление: Наши продукты гибких печатных плат ежегодно обновляются и совершенствуются в соответствии с новыми технологическими требованиями.

Для получения индивидуальных решений или дополнительной информации, пожалуйста, свяжитесь с нашей профессиональной командой продаж через онлайн-консультацию или по электронной почте для получения индивидуальной поддержки.

GongDong HongQi Electronics Co., Ltd. – Ваш надежный партнер в области высококачественных решений для гибких печатных плат с 2009 года.
