Как спроектировать плату FPC?

Мы являемся профессиональными производителями гибких печатных плат (FPC), специализирующимися на производстве гибких печатных плат FPC, печатных плат HDI, светодиодных лент SMD, светодиодных лент COB, проектировании печатных плат, гибких светодиодных экранов, электронных печатных плат и сборке печатных плат. Наши услуги включают сборку печатных плат и многое другое.

Описание продукта:

• Модель продукта: HQ00512

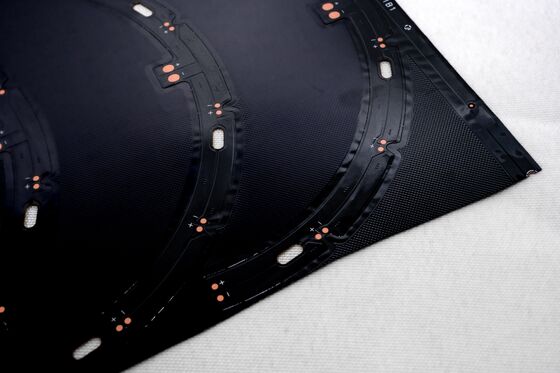

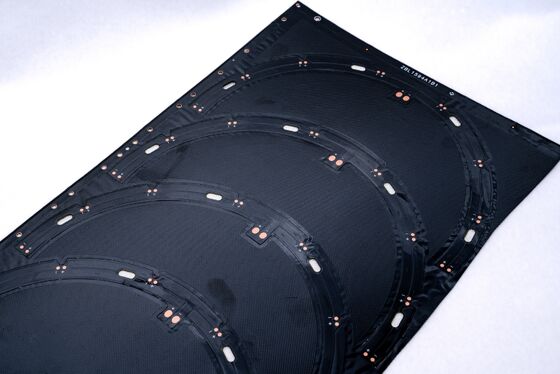

• Название продукта: изогнутая пластина
• Особенности: Двухслойная плата с двусторонним пленочным покрытием, белая подложка, черный текст и обработка от окисления OSP.

Технические характеристики продукта:

1. Варианты настройки:
   Как производитель гибких печатных плат и плат FPC, мы адаптируем материалы для соответствия конкретным требованиям к толщине и технологическим потребностям. Мы предлагаем односторонние, двусторонние и многослойные FPC светодиодных лент для различных применений.

2. Гибкость и долговечность:
   Наши FPC обладают превосходной гибкостью и устойчивостью к изгибам. Каждая партия проходит строгие испытания с использованием профессионального тестера на изгиб перед массовым производством, обеспечивая десятки тысяч циклов изгиба без сбоев.

Параметры проектирования FPC:

1. Размеры:

   • Прецизионные FPC: Максимальный размер: 240 мм x 500 мм (до 250 мм x 500 мм), без ограничений по минимальному размеру.
   • Рулонный материал: Максимальная ширина: 240 мм, максимальная длина: 100 метров.

2. Количество слоев:

   • Однослойные платы имеют простую структуру и идеально подходят для промышленного контроля и применения в электронных приборах.
   • Двусторонние платы имеют два слоя медной фольги с увеличенным количеством переходных отверстий, образуя проводящие пути, подходящие для сложных схем в мобильных устройствах, автомобильных приборах и аналогичных продуктах.

3. Цвета паяльной маски:
   Варианты включают желтый, черный и белый.

   • Желтый рекомендуется для применений общего назначения, таких как кабельная продукция.
   • Черный обычно используется в высококачественных или светопоглощающих продуктах (например, автомобили, телефоны, светодиодные дисплеи).
   • Белый включает дополнительное отражающее покрытие, что делает его идеальным для осветительных приборов, светодиодных дисплеев, медицинской эстетики и аналогичных применений, требующих отражения.

4. Толщина медной фольги:

   • Прецизионные FPC односторонние панели: 18µм (0,5 унции) или 35µм (1 унция).
   • Прецизионные FPC двухслойные платы: 12µм (0,33 унции), 18µм (0,5 унции) или 35µм (1 унция).
   • Стандартные FPC односторонние панели: 18µм/25µм/35µм (1 унция)/50µм.
   • Стандартные FPC двухслойные платы: Варианты включают 18-25µм, 25-25µм, 35-35µм или 35-70µм.

5. Минимальная ширина/зазор линии:
   Хотя меньшие размеры возможны, они увеличивают риск дефектов. Обычно рекомендуется использовать не менее 3 мил для ширины и зазора линии.
