Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК

Наименование марки:	HONGQI
Номер модели:	HQ00512
МОК:	500pcs
цена:	Подлежит обсуждению
Время доставки:	negotiable
Условия оплаты:	L/C,D/A,T/T

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

GuangDong,China

Сертификация:

UL E477885 IATF16949 GB/T13485

Мин Ширина линии:

0,1 мм

Температурная устойчивость поверхности:

300 ° C.

Технология обработки:

рулонная фольга

Маркетинговый метод:

Прямые продажи с фабрики

Мин Размер панели:

5 мм х 5 мм

Шелкостный цвет:

Белый

Слой:

Рабочая температура:

от -40°С до 85°С

другая услуга:

поддержка индивидуальных услуг

Поверхностная обработка:

Загадочный

Толщина изоляции:

обычная доска

Гибкость:

Высокий

Другие услуги:

поддержка индивидуальных услуг

Толщина меди:

1 унция

Основные материалы:

35/70Медь

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Выделить:

Гибкие печатные платы (FPC) с возможностью изгиба

Гибкие печатные платы (FPC) на основе полиимида

Двухслойные изогнутые гибкие печатные платы (FPC)

Описание продукта

Высококачественные гибкие печатные платы FPC

Профессиональный производитель гибких печатных плат (FPC) на основе полиимида, специализирующийся на конструкциях изогнутых плат для различных промышленных применений.

Спецификации продукта

Модель: HQ00512

Название: Изогнутая плата

Особенности: Двухслойная плата с двусторонним пленочным покрытием, белая основа, черный текст и OSP-обработка против окисления

Ключевые преимущества

Индивидуальное производство: Индивидуальные материалы и варианты толщины для конкретных требований применения
Превосходная гибкость: Отличное сопротивление изгибу благодаря строгому тестированию, гарантирующему тысячи циклов изгиба без отказа
Варианты многослойности: Доступны односторонние, двусторонние и многослойные конфигурации FPC

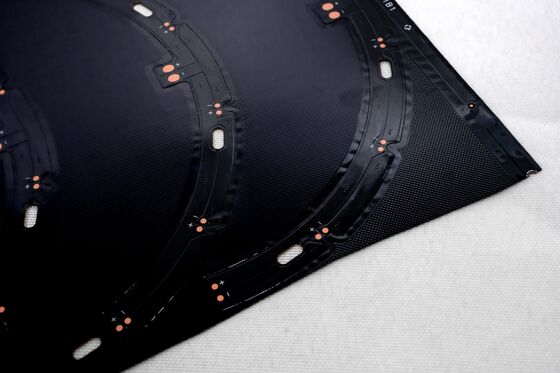

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК 3

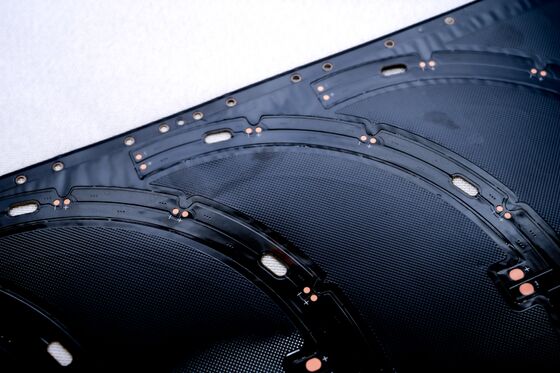

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК 4

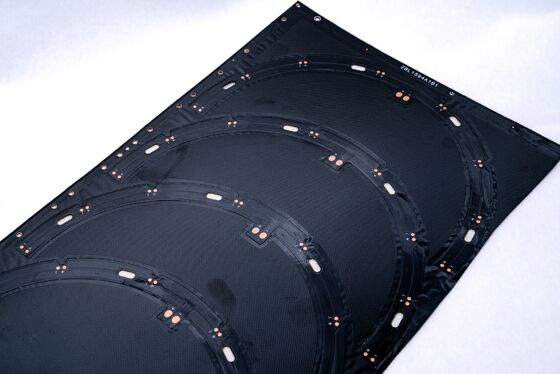

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК 5

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК 6

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК 7

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК 8

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК 9

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК 10

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК 11

Высокая гибкость 0,1 мм Мин. Линия ширина 300°К устойчивая гибкая печатная плата ФПК двухслойная ФПК 12

Параметры проектирования FPC

Размеры

Тип	Максимальный размер	Минимальный размер
Прецизионная FPC	240 мм x 500 мм (до 250 мм x 500 мм)	Без ограничений
Рулонный материал	Ширина 240 мм x длина 100 метров	Настраиваемый

Конфигурации слоев

Однослойные платы: Простая структура, идеально подходящая для промышленного управления и электронных приборов
Двусторонние платы: Два слоя медной фольги с увеличенным количеством переходных отверстий для сложных схем в мобильных устройствах и автомобильных приборах

Цвета паяльной маски

Желтый: Рекомендуется для общецелевых применений, таких как кабельная продукция
Черный: Используется в высококачественных или светопоглощающих продуктах (автомобили, телефоны, светодиодные дисплеи)
Белый: Включает отражающее покрытие для осветительных приборов, светодиодных дисплеев и медицинских эстетических устройств

Толщина медной фольги

Тип платы	Доступные варианты толщины
Прецизионные однослойные FPC	18 мкм (0,5 унции) или 35 мкм (1 унция)
Прецизионные двухслойные FPC	12 мкм (0,33 унции), 18 мкм (0,5 унции) или 35 мкм (1 унция)
Стандартные однослойные FPC	18 мкм/25 мкм/35 мкм (1 унция)/50 мкм
Стандартные двухслойные FPC	18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм

Минимальная ширина/расстояние между проводниками

Хотя возможны меньшие размеры, мы рекомендуем использовать минимум 3 мил для ширины и расстояния между проводниками, чтобы минимизировать риск дефектов и обеспечить оптимальную производительность.
