Описание продукта:

Модель: HQ006

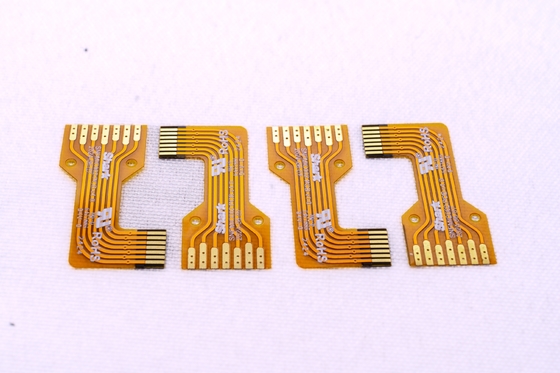

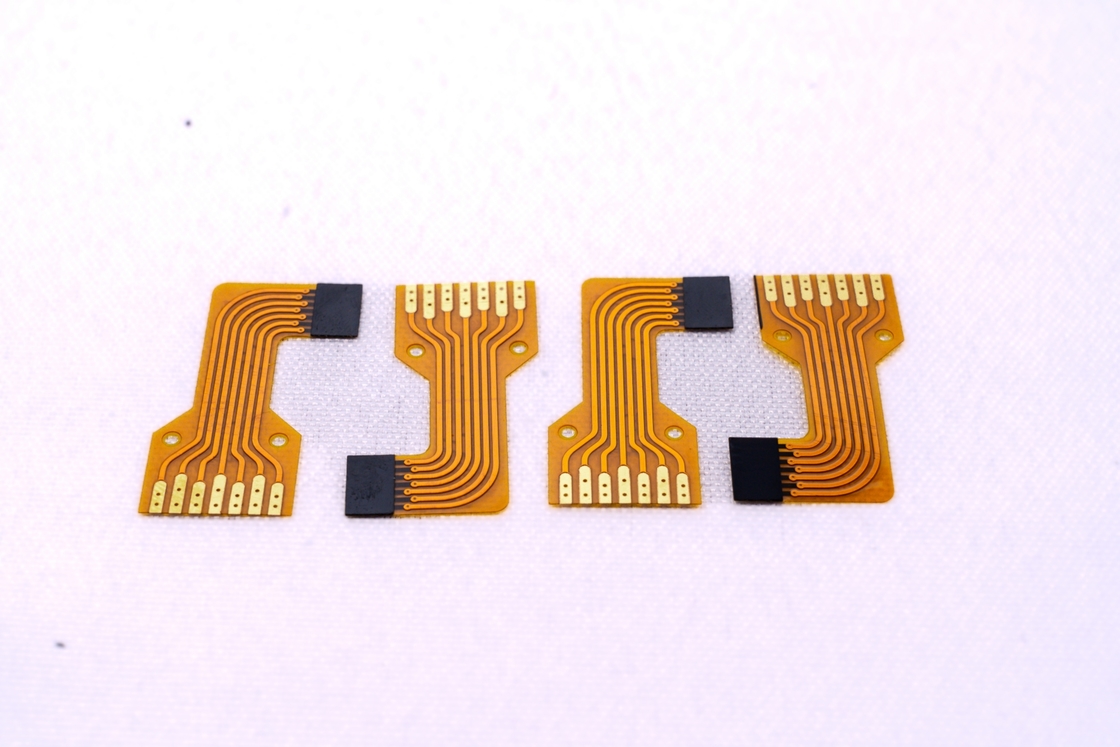

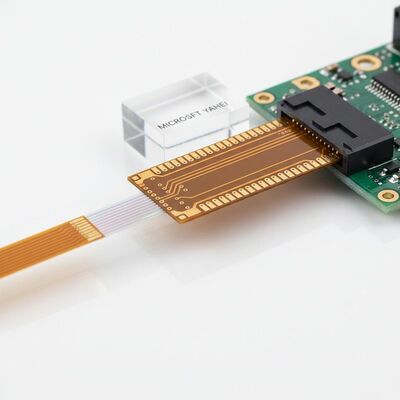

Название: Подключение ленточного FPC

Особенности:

• Двустороннее исполнение с желтой пленкой
• Покрытие золотом
• Высококачественная двухслойная конструкция платы

Характеристики:

• Настраивается в соответствии с конкретными требованиями (доступны индивидуальные услуги и изготовление образцов)

Параметры конструкции FPC:

1. Точность размеров:

• Максимальный размер для прецизионного FPC: 240 мм x 500 мм (допуск до 250 мм x 500 мм)
• Минимальный размер: без ограничений
• Материал для рулонных плат: максимальная ширина 240 мм, максимальная длина 100 метров

2. Варианты слоев платы:

• Однослойный FPC: Идеально подходит для простых схем, таких как промышленный контроль и электронные приборы.
• Двусторонний FPC: Имеет два слоя медной фольги, увеличенное количество переходных отверстий и проводящих дорожек, что делает его подходящим для передовых применений в мобильных устройствах, автомобильных приборах и аналогичных продуктах.

3. Цвета паяльной маски:

• Доступные варианты: желтый, черный или белый.
• Желтая пленка рекомендуется для большинства применений общего назначения (например, кабельные сборки).
• Черная пленка обычно используется в высокотехнологичных или светочувствительных приложениях (например, автомобили, мобильные устройства, светодиодные дисплеи).
• Белая пленка включает дополнительное отражающее покрытие и идеально подходит для продуктов, требующих отражения света (например, осветительные приборы, медицинское оборудование).

4. Варианты толщины медной фольги:

• Прецизионный FPC:
  • Односторонняя плата: 18μм (0,5 унции) или 35μм (1 унция).
  • Двухслойная плата: 12μм (0,33 унции), 18μм (0,5 унции) или 35μм (1 унция).
• Стандартный FPC:
  • Односторонняя плата: 18μм/25μм/35μм (1 унция)/50μм.
  • Двухслойная плата: Варианты включают 18-25μм, 25-25μм, 35-35μм или 35-70μм.

5. Минимальная ширина/расстояние между линиями:

• Рекомендуемый минимум 3mil для стандартных применений для обеспечения надежности и снижения частоты дефектов.

Процесс обслуживания:

1. Консультации и поддержка в проектировании:

   • Обладая более чем 16-летним опытом в проектировании, исследованиях и разработках и производстве FPC, мы предоставляем индивидуальные решения, подробные чертежи и техническую поддержку для удовлетворения ваших уникальных требований.

2. Расчет стоимости и отбор проб:

   • Предлагаем конкурентоспособные расценки на образцы или оптовые заказы с использованием передовых технологий и материалов. Мы уделяем приоритетное внимание экономической эффективности при сохранении высоких стандартов качества.

3. Передовые производственные возможности:

   • Оснащены современным производственным оборудованием из Германии, Японии и Тайваня.
   • На нашем предприятии площадью 20 000 квадратных метров работают более 800 квалифицированных специалистов, в том числе 50 ведущих технических экспертов, что обеспечивает эффективность и точность крупномасштабного производства.

4. Комплексное проектирование и конструирование:

   • Предоставляем комплексные решения, включая производство подложек, проектирование проводки, разработку принципов, изготовление пресс-форм, монтаж, подключение и услуги стальных сеток.
   • Наш опыт подтвержден многочисленными международными сертификатами и многолетним опытом работы в отрасли.

5. Изготовление образцов:

   • Специализируемся на изготовлении образцов FPC с быстрыми сроками выполнения: образцы двусторонних плат изготавливаются в течение 5-7 дней.

Сертификаты и награды

Примечание:
Все изображения продуктов являются подлинными представлениями наших предложений.
Являясь надежным партнером с более чем 16-летним опытом работы в отрасли, мы специализируемся на предоставлении высококачественных индивидуальных решений FPC для различных применений по всему миру.
