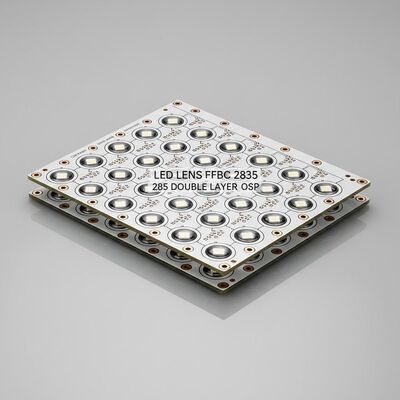

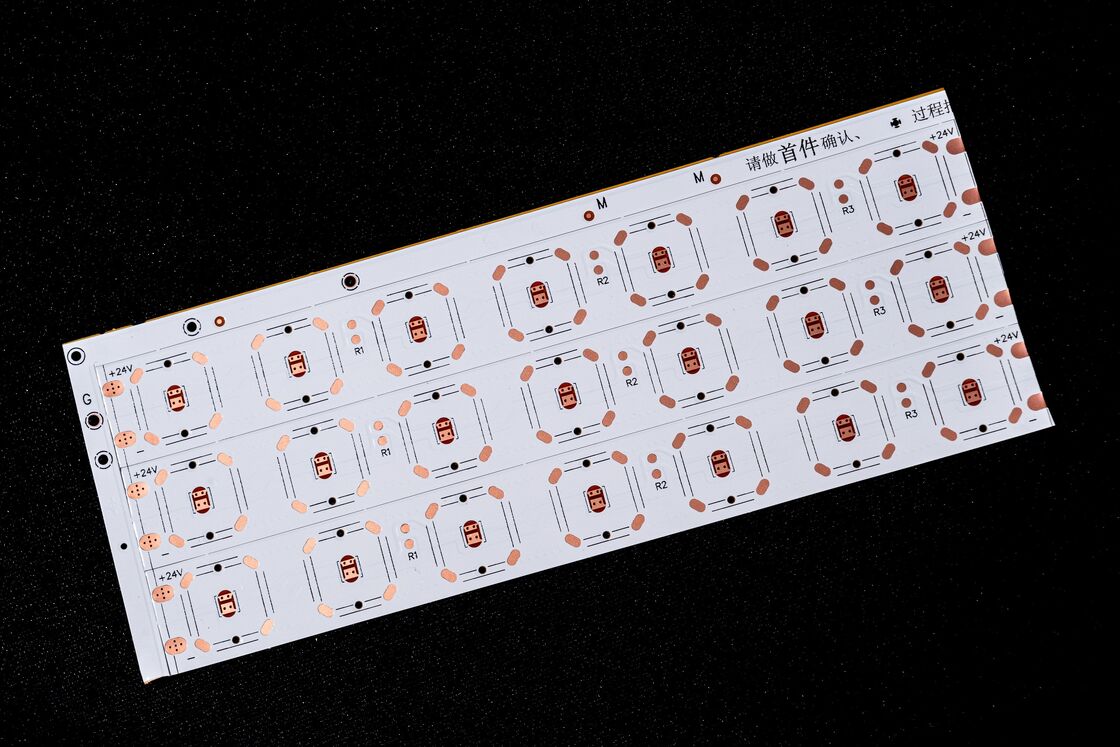

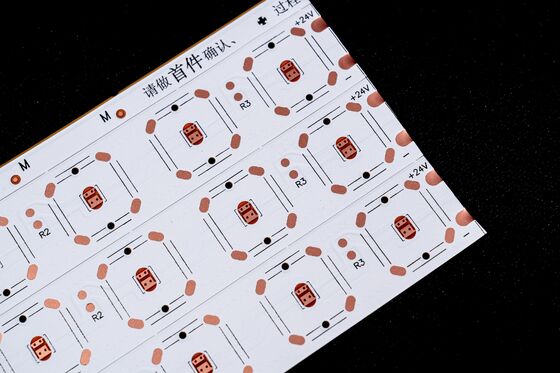

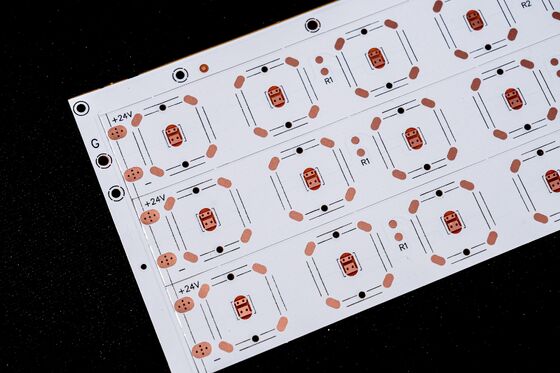

Бесплатная гибкая печатная плата для светодиодной ленты, двухслойная плата, двусторонняя пленка, белая плата

Описание продукта:

Модель продукта:HQ011
Название продукта: Цветная светодиодная лента FPC
Особенности продукта: Двухслойная плата, двусторонняя пленка, белая плата, черный текст, антиоксидант OSP

Технические характеристики продукта:

1. В соответствии с вашими потребностями для настройки различной толщины материала и технологических требований Цветная светодиодная лента FPC  и другие гибкие печатные платы для светодиодов с односторонним и двусторонним покрытием.

2. Хорошая гибкость и устойчивость к изгибу

На заводе есть профессиональный тестер изгиба, каждая партия материалов проходит

Десятки тысяч испытаний на изгиб перед массовым производством.

Параметры дизайна FPC

Основные технические параметры:

1. О Размеры:

Прецизионная FPC: Максимальный размер составляет 240X500 мм (предельный размер 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двусторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, продукты для медицинской косметологии и т. д.

4. Толщина

• медного фольги
• Варианты однослойных прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухслойная прецизионная FPC может быть выбрана из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Однослойные обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;

Двухслойные обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/расстояние между линиями

При нормальных обстоятельствах, чем меньше сложность, тем выше процент дефектов, и обычно рекомендуется использовать не менее 3 мил.

Сервисный процесс

1. Консультации

16 лет опыта в проектировании и разработке гибких печатных плат FPC, производстве, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение

Цены на образцы или партии того же типа технологии, материалов, передовых технологий, льготные цены, значительно экономящие затраты для клиентов.

3. Профессионализм

Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.

4. Дизайн

Предоставление решений клиентам для получения множества международных системных сертификатов, возможность предоставления производства подложек, проводки, проектирования принципиальных схем, изготовления пресс-форм, монтажа компонентов, установки разъемов и изготовления трафаретов для пайки одним комплексом услуг, 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу, компания имеет ускоренную производственную линию, например: образцы двухслойных гибких печатных плат могут быть изготовлены в течение 5-7 дней.

Сертификаты и награды

Обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и модернизируются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по индивидуальному заказу. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам ваши требования, мы поможем вам предоставить профессиональные решения, производство подложек, проводку, проектирование принципиальных схем, изготовление пресс-форм, монтаж компонентов, установку разъемов и другие услуги одним комплексом.пожалуйста, свяжитесь с нами онлайн или отправьте нам электронное письмо, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж.
