Как спроектировать печатную плату?
Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, проектирование печатных плат, гибкие светодиодные дисплеи, электронные печатные платы, сборку печатных плат, сборку печатных плат и так далее.

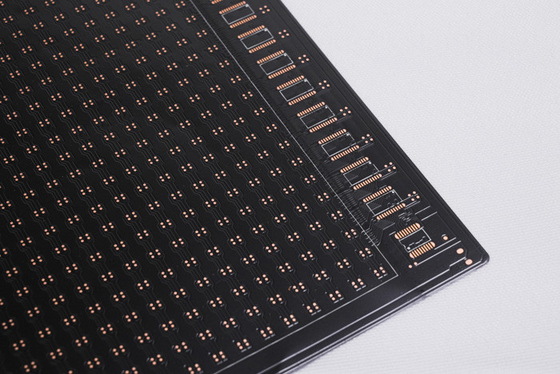

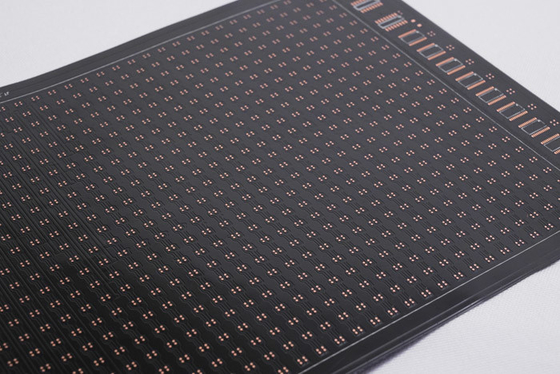

Светодиодный гибкий дисплей FPC с черным текстом, сборка электронной печатной платы
Описание продукта:
Модель продукта:HQ050
Название продукта:Светодиодный гибкий дисплей FPC

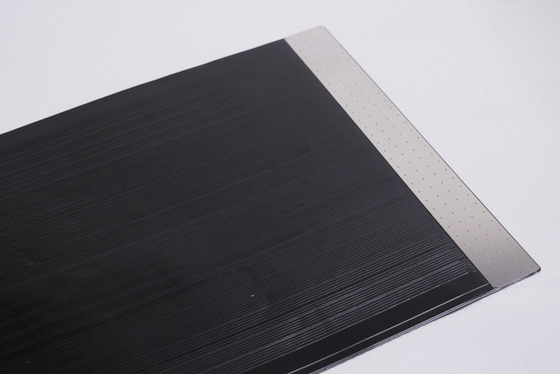

Особенности продукта: Двухслойная печатная плата, двухсторонняя черная пленка, черный текст, поверхность с золотым покрытием
Технические характеристики продукта:
1. Мы являемся производителем гибких печатных плат и FPC, в соответствии с вашими потребностями мы можем изготовить на заказ FPC для светодиодных лент с различной толщиной материала и технологическими требованиями, прецизионные FPC, цветные FPC для светодиодных лент и другие гибкие печатные платы для светодиодов с односторонней, двухсторонней и многослойной конструкцией.
2. Хорошая гибкость и устойчивость к изгибу
На заводе есть профессиональный тестер изгиба, каждая партия материалов проходит
десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.
Параметры проектирования FPC
Основные технические параметры:
1. О размерах:
Прецизионные FPC: Максимальный размер составляет 240x500 мм (предельный размер 250x500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.
2. Количество слоев на плате
- Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
- По сравнению с однослойными FPC, двухсторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.
3. Цвет паяльной маски
Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.
4. Толщина медной фольги
- Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
- Двухсторонние прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
- Обычные односторонние FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
- Обычные двухсторонние FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.
5. Минимальная ширина линии/расстояние между линиями
При нормальных обстоятельствах, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.
Процесс обслуживания
- Консультации
16 лет сосредоточения на проектировании и производстве гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.
- Предложение
Предложение образцов или партий того же типа технологии, материалов, передовых технологий, ценовых уступок, что значительно экономит затраты клиентов.
- Профессионализм
Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.
- Дизайн
Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность предоставления производства подложек, проводки, проектирования принципиальных схем, изготовления пресс-форм, монтажа компонентов и установки разъемов, а также открытия стальных сеток в рамках комплексного обслуживания. 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.
- Изготовление образцов
Мы специализируемся на услугах по изготовлению образцов и индивидуальному изготовлению FPC. Компания имеет линию ускоренного производства, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.
Сертификаты и награды
Обратите внимание:
Все фотографии на этом сайте реальны. Из-за изменений в освещении и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и модернизируются каждый год, и мы специализируемся на всех видах услуг по изготовлению образцов и индивидуальному изготовлению FPC. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам ваши требования, мы поможем вам предоставить профессиональные решения, производство подложек, проводку, проектирование принципиальных схем, изготовление пресс-форм, монтаж компонентов, установку разъемов и другие комплексные услуги.
Пожалуйста, свяжитесь с нами онлайн или по электронной почте, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж. Спасибо за ваше время.
