Как спроектировать печатную плату?

Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, проектирование печатных плат, гибкие светодиодные дисплеи, электронные печатные платы, сборку печатных плат, сборку печатных плат и так далее.

Описание продукта:

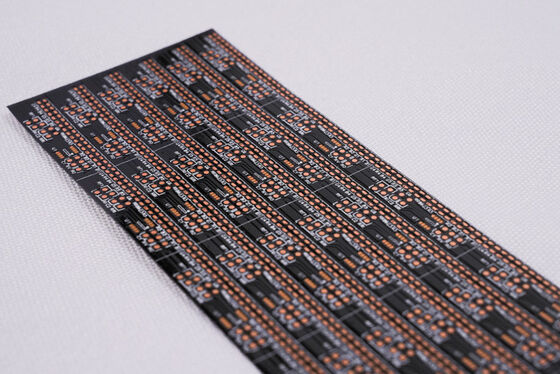

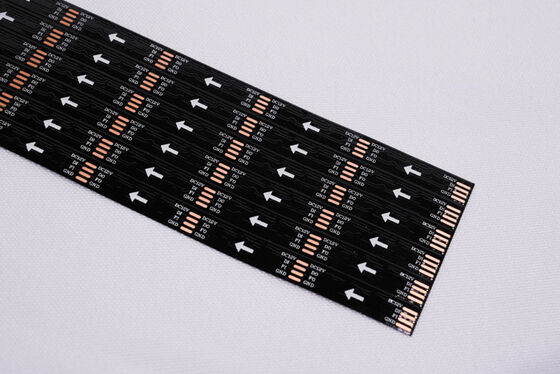

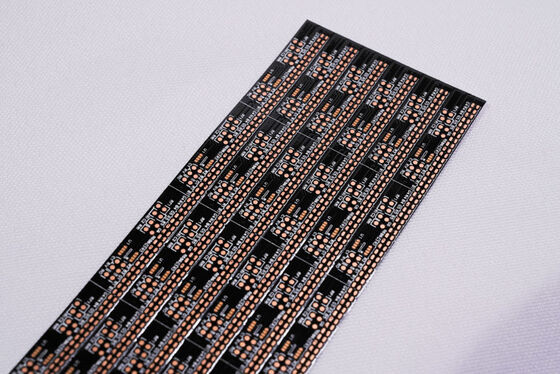

Модель продукта: HQ047-1

Название продукта: Светодиодная лента FPC

Особенности продукта: Двухслойная печатная плата, двухсторонняя черная пленка, белый текст, поверхностный антиоксидант OSP

Технические характеристики продукта:

1. Мы являемся производителем гибких печатных плат и FPC, в соответствии с вашими потребностями мы можем изготовить на заказ светодиодные ленты FPC различной толщины материала и технологических требований, прецизионные FPC, цветные светодиодные ленты FPC и другие гибкие печатные платы со светодиодами односторонние, двухсторонние и многослойные.

2. Хорошая гибкость и устойчивость к изгибу

На заводе имеется профессиональный тестер на изгиб, каждая партия материалов проходит десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

Параметры проектирования FPC

Основные технические параметры:

1. О размерах:

Прецизионные FPC: Максимальный размер составляет 240X500 мм (предельный размер 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная структура платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый, желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

• Односторонние прецизионные FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухсторонние прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Обычные односторонние FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Обычные двухсторонние FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/расстояние между линиями

При нормальных обстоятельствах, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации

   16 лет сосредоточения на проектировании и разработке гибких печатных плат FPC и производстве, чтобы предоставить клиентам индивидуальные решения, проектные чертежи, разработку новых продуктов и предоставить соответствующую техническую поддержку.

2. Предложение

   Образцы или оптовые расценки на тот же тип технологий, материалов, передовые технологии, выгодные цены, значительно экономящие затраты клиентов.

3. Профессионализм

   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наш завод занимает площадь почти 20 000 квадратных метров, насчитывает более 800 сотрудников и 50 старших технических специалистов.

4. Проектирование

   Предоставляем решения клиентам для завершения ряда международных системных сертификаций, можем предоставить производство подложек, монтаж, проектирование принципиальных схем, изготовление пресс-форм, монтаж поверхностным монтажом, вставной монтаж и изготовление трафаретов для трафаретной печати - комплексное обслуживание, 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.

5. Изготовление образцов

   Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу, компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.

Сертификаты и награды

Обратите внимание:

Все фотографии на этом сайте реальные. Из-за изменений в освещении и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и модернизируются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по индивидуальному заказу. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам свои требования, мы поможем вам предоставить профессиональные решения, производство подложек, монтаж, проектирование принципиальных схем, изготовление пресс-форм, монтаж поверхностным монтажом, вставной монтаж и другие комплексные услуги.

пожалуйста, свяжитесь с нами онлайн или по электронной почте, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж. Спасибо за ваше время.
