Описание продукта:

Модель продукта:HQ032

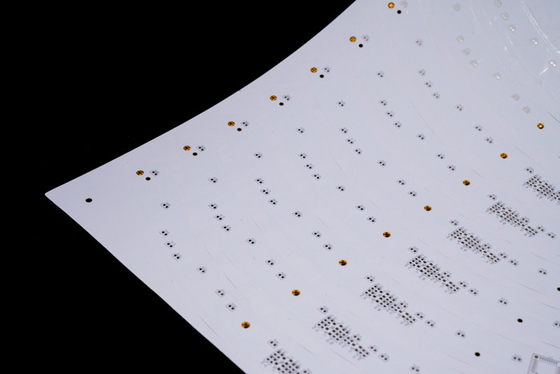

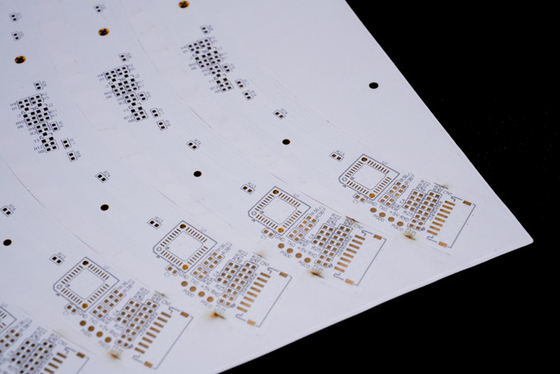

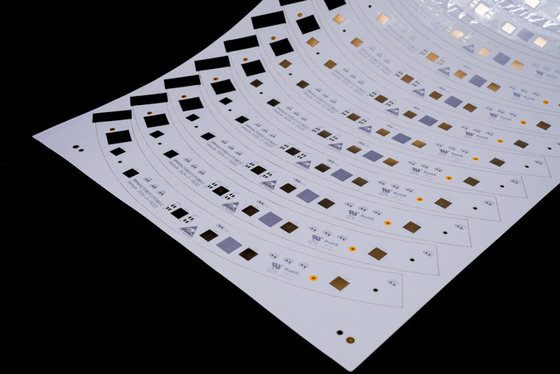

Наименование продукта:Светодиодные световые полосы FPC
Особенности продукта:Двухслойная плата, двусторонняя белая пленка, белый текст,антиоксидант поверхностного ОСП

Спецификация продукта:

1.Мы гибкий производитель PCB и FPC, в соответствии с вашими потребностями настраивать различные толщины материалов и процесса требований светодиодный световой полосы FPC, точность FPC,Цветные светодиодные ленты FPC и другие светодиодные гибкие платы с одностороннимДвухсторонний и многослойный.

2. Хорошая гибкость и устойчивость к изгибу

На фабрике есть профессиональный тестер изгиба, каждая партия материалов через

Десятки тысяч испытаний перед массовым производством, чтобы гарантировать качество продукта.

Параметры проектирования FPC

Основные технические параметры:

1Около. Размеры:

Прецизия FPC: максимальный размер 240X500 мм (ограничение 250X500 мм), и нет ограничения на минимальный размер.

2Номер. из слои на доске

• Структура однослойной доски проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойной ПФК, двусторонние платы имеют два слоя медной фольги, увеличенные виасы и сформированные проводящие пути.Автомобильные приборы и другие изделия.

3Солдат. цвет маски

Цвета сварной маски FPC желтые, черные и белые.Предлагается использовать желтую,Желтая пленка подходит для подавляющего большинства продуктов,таких как различные кабельные продукты.Черная пленка обычно используется в высококачественных или светопоглощающих продуктахБелая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения.например, светильники, светодиодные дисплеи, медицинские косметические изделия и т.д.

4. Толщина медной фольги

• Оптимизация однопанельной панели FPC с высокой точностью включает в себя 18 мм (0,5 унции) и 35 мм (1 унция);
• Доска с двойным слоем FPC с высокой точностью может быть выбрана из 12ум (0,33 унций), 18ум (0,5 унций) и 35ум (1 унций).
• Обычная однопанельная панель FPC может выбирать 18um/25um/35um (1 унция)/50um;
• Обычные двуслойные платы FPC можно выбрать из 18-25um, 25-25um, 35-35um или 35-70um.

5Минимальная ширина линии/расстояние между линиями

При нормальных условиях, чем меньше сложность, тем выше уровень дефекта, и обычно рекомендуется использовать не менее 3 миллилитров.

Процесс обслуживания

1Консультации

16 лет сосредоточиться на FPC гибкий дизайн платы и R & D производства, чтобы предоставить клиентам персонализированные решения, чертежи дизайна,Разработка новых продуктов и оказание соответствующей технической поддержки.

2- Предложение.

Образец или предложение партии одного и того же типа технологии, материалов, передовых технологий, ценовых уступок, значительно для клиентов, чтобы сэкономить расходы.

3Профессия

Наша компания имеет Германию, Японию, Тайвань и другие регионы передового оборудования и технологии производства, профессионального производства, масштаб.с более чем 800 сотрудниками и 50 старшими техническими специалистами.

4.Проектирование

Предоставлять решения для клиентов для завершения ряда международных систем сертификации, может обеспечить производство субстрата, проводки, дизайн принципа, формы, пластырь,сервис с одной остановкой для подключения и открытой стальной сетки, 16 лет профессионального и технического уровня, достойный вашего выбора и доверия.

5.Выборка образцов

Мы специализируемся на производстве образцов FPC и настройке услуг, у компании есть ускоренная производственная линия, например: гибкие схемы платы двойной панели образцы могут быть завершены в течение 5-7 дней.
