Гибкая печатная плата с двойным слоем, огнестойкостью V0 и индивидуальными услугами для светодиодного освещения

Гибкая печатная плата с двойным слоем, огнестойкостью V0 и индивидуальными услугами для светодиодного освещения

Наименование марки:	HONGQI
Номер модели:	HQ015
МОК:	500 шт.
цена:	Подлежит обсуждению
Время доставки:	Подлежит обсуждению
Условия оплаты:	L/C, D/A, T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Гуандун, Китай

Сертификация:

UL E477885 IATF16949 GB/T 16949

Изоляционный материал:

органическая смола

Упаковывая детали:

Заполненные прочными бумажными чехлами

Поставка способности:

100000 штук в месяц

Выделить:

Проектирование и производство электронных печатных плат

Планшеты электронных печатных линий с светодиодными лампами

Дизайн платы PCB для светодиодов

Описание продукта

Как спроектировать печатную плату?

Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, проектирование печатных плат, гибкие светодиодные дисплеи, электронные печатные платы, сборку печатных плат, сборку печатных плат, схемы для домашних масок для лица и приборов для роста волос и т. д.
Проектирование и производство печатных плат Электронные печатные платы Печатные платы для светодиодов Гибкая печатная плата с двойным слоем, огнестойкостью V0 и индивидуальными услугами для светодиодного освещения 0

Описание продукта:

Модель продукта:HQ015
Название продукта: Плата для панельных светильников;
Характеристики продукта: Двухслойная плата, двухстороннее покрытие пленкой, белая основа, черный текст, антиоксидант OSP

Технические характеристики продукта:

Мы являемся производителем гибких печатных плат и FPC, можем изготовить на заказ платы для панельных светильников с различной толщиной материала и требованиями к процессу, сборку печатных плат и другие электронные печатные платы, гибкие печатные платы со светодиодами одно- и двухсторонние.
Хорошая гибкость и устойчивость к изгибу
На заводе имеется профессиональный тестер изгиба, каждая партия материалов проходит десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

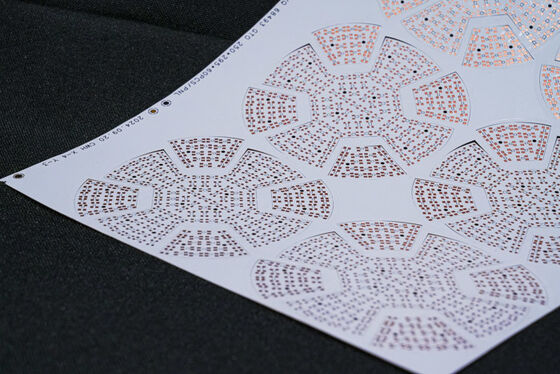

Гибкая печатная плата с двойным слоем, огнестойкостью V0 и индивидуальными услугами для светодиодного освещения 1

Параметры проектирования FPC

Основные технические параметры:

1. О размерах:

Прецизионные FPC: Максимальный размер 240X500 мм (предельный 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

Однослойная плата имеет простую структуру и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
По сравнению с однослойными FPC, двухсторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические приборы и т. д.

4. Толщина медной фольги

Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
Двухсторонние прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
Односторонние обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
Двухсторонние обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/расстояние между линиями

При нормальных обстоятельствах, чем меньше размер, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

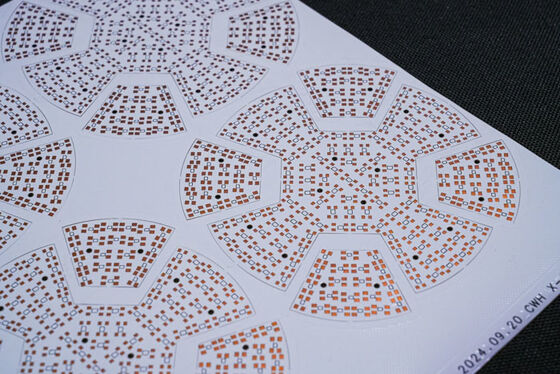

Гибкая печатная плата с двойным слоем, огнестойкостью V0 и индивидуальными услугами для светодиодного освещения 4

Процесс обслуживания

1. Консультация
16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и оказание соответствующей технической поддержки.
2. Предложение
Предложение образцов или партий той же технологии, материалов, передовых технологий, льготных цен, что значительно экономит затраты клиентов.
3. Профессионализм
Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабы. Наш завод занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.
4. Проектирование
Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность производства подложек, трассировки, проектирования принципиальных схем, изготовления пресс-форм, поверхностного монтажа, вставки компонентов и изготовления трафаретов для пайки одним комплексом услуг. 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.
5. Изготовление образцов
Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу, компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.

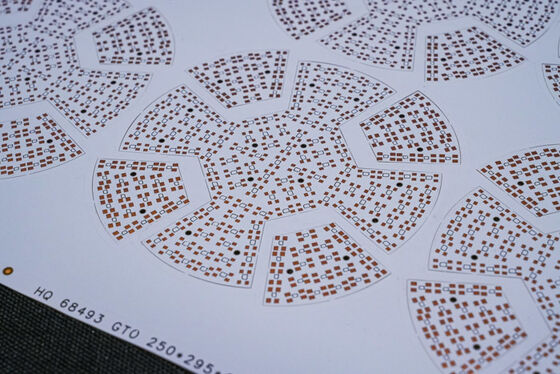

Гибкая печатная плата с двойным слоем, огнестойкостью V0 и индивидуальными услугами для светодиодного освещения 9

Сертификаты и награды

Гибкая печатная плата с двойным слоем, огнестойкостью V0 и индивидуальными услугами для светодиодного освещения 15

Обратите внимание:
Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея, изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и совершенствуются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по индивидуальному заказу. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам ваши требования, мы поможем вам предоставить профессиональные решения, производство подложек, трассировку, проектирование принципиальных схем, изготовление пресс-форм, поверхностный монтаж, вставку компонентов и другие услуги одним комплексом.
пожалуйста, свяжитесь с нами онлайн или по электронной почте,и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж.Спасибо за ваше время.

Тэги:

Двухслойная плата FPC гибкая плата с уровнем противопожарной защиты V0 и персонализированные услуги для светодиодных световых полос
