Описание товара:

Модель изделия:HQ30140

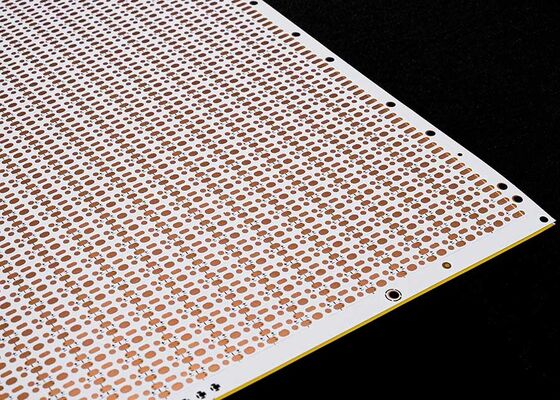

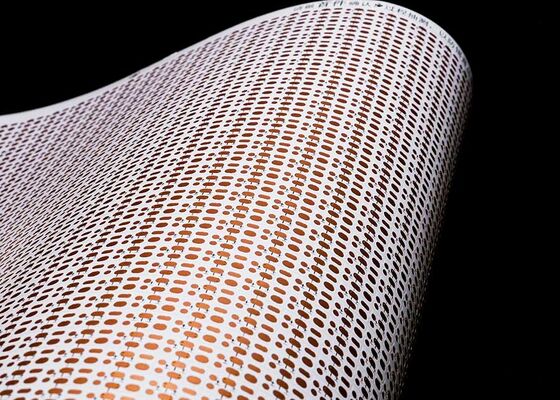

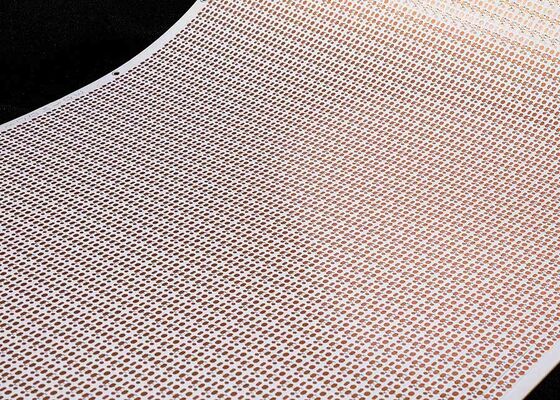

Название изделия: Гибкая печатная плата для светодиодной ленты

Особенности изделия:2835-60leds/PCS-5*503-5V

Двухслойная плата с двухсторонней белой пленкой, черная маркировка, антиокислительное покрытие OSP

Технические характеристики:Гибкая печатная плата для светодиодной ленты 2835, 60 светодиодов на шт., размер: 5*503 мм, двухсторонняя плата 5 В с белой пленкой FPCB

Параметры проектирования FPC

1. О размерах:

Прецизионные FPC: максимальный размер составляет 240x500 мм (предельный — 250x500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев платы

• Однослойная плата имеет простую структуру и обычно используется в промышленном управлении, электронных приборах и других сферах с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя медной фольги, большее количество переходных отверстий и сформированные проводящие дорожки. Обычно они применяются в мобильных телефонах, автомобильных приборах и других устройствах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый: желтая пленка подходит для подавляющего большинства изделий, таких как различные шлейфы и кабели. Черная пленка обычно используется в продукции премиум-класса или поглощающей свет, например, в автомобилях, мобильных телефонах, светодиодных дисплеях и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой и часто применяется в изделиях, требующих отражения света, таких как осветительные приборы, светодиодные дисплеи, косметологическое и медицинское оборудование и т. д.

4. Толщина медной фольги

• Варианты толщины для прецизионных односторонних FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Для прецизионных двухслойных FPC доступны варианты: 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Для стандартных односторонних FPC доступны: 18 мкм / 25 мкм / 35 мкм (1 унция) / 50 мкм;
• Для стандартных двухслойных FPC доступны комбинации: 18–25 мкм, 25–25 мкм, 35–35 мкм или 35–70 мкм.

5. Минимальная ширина дорожки / расстояние между дорожками

При стандартных условиях: чем выше сложность (меньше размеры), тем выше процент брака; обычно рекомендуется использовать не менее 3 mil.

Этапы обслуживания

1. 1. Консультация

   16 лет специализации на проектировании, разработке и производстве гибких печатных плат FPC. Предоставляем клиентам индивидуальные решения, рабочие чертежи, разработку новых продуктов и сопутствующую техническую поддержку.

2. 2. Коммерческое предложение

   Расчет стоимости образцов или серийного производства для одинаковых технологий и материалов; передовые технологии и выгодные цены позволяют клиентам существенно экономить.

3. 3. Профессионализм

   Наша компания располагает передовым оборудованием и технологиями производства из Германии, Японии, Тайваня и других регионов, обеспечивая масштабное и профессиональное производство. Наш завод занимает площадь почти 20 000 квадратных метров, на нем трудятся более 800 сотрудников и 50 ведущих технических специалистов.

4. 4. Проектирование

   Предоставление решений клиентам в соответствии с многочисленными международными сертификатами. Мы предлагаем комплексные услуги «под ключ»: изготовление подложек, трассировку, схемотехническое проектирование, пресс-формы, поверхностный монтаж (SMD), выводной монтаж (DIP) и изготовление трафаретов. 16 лет профессионального и технического опыта — гарантия надежности вашего выбора.

5. 5. Изготовление образцов

   Мы специализируемся на изготовлении образцов FPC и услугах кастомизации. В компании действует экспресс-линия производства: например, образцы двухсторонних гибких печатных плат могут быть изготовлены за 5–7 дней.

Сертификаты и награды
