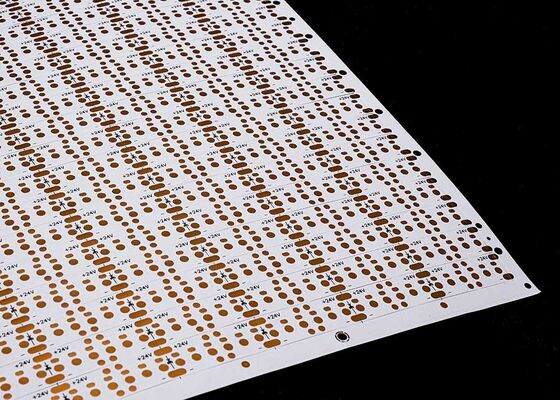

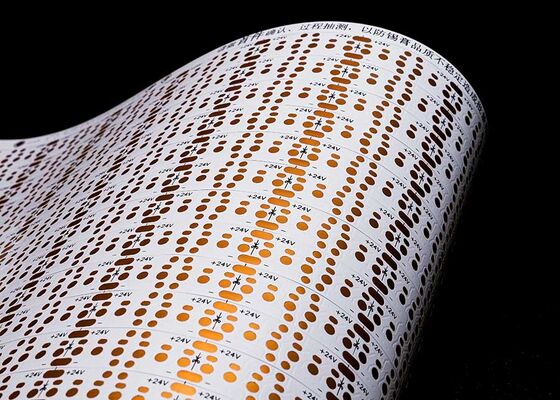

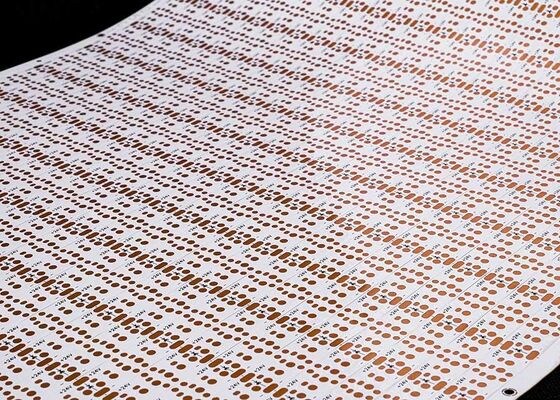

Гибкая печатная плата светодиодной ленты 2835 со 120 светодиодами, двухслойная, 24 В, FPCB

Описание продукта:

Модель продукта: HQ30125
Название продукта: Гибкая печатная плата светодиодной ленты
Характеристики продукта: 2835-120 светодиодов, 10*502,5 мм, 24 В, FPCB

Двухслойная плата с двусторонней белой пленкой, черным текстом, OSP-антиоксидантным покрытием

Спецификации продукта: Гибкая печатная плата светодиодной ленты 2835, 120 светодиодов на единицу, размер: 10*502,5 мм, двусторонняя плата 24 В, белая пленка, FPCB

Параметры проектирования FPC

Основные технические параметры:

1. Размеры:

Прецизионная FPC: максимальный размер 240x500 мм (предельный размер 250x500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная плата имеет простую структуру и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

• Варианты однослойных прецизионных FPC: 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухслойные прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Однослойные обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двухслойные обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина/расстояние между проводниками

При нормальных обстоятельствах, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации
   16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.
2. Предложение
   Цены на образцы или партии того же типа технологии, материалов, передовые технологии, скидки, значительная экономия затрат для клиентов.
3. Профессионализм
   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, насчитывает более 800 сотрудников и 50 старших технических специалистов.
4. Проектирование
   Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность производства подложек, монтажа, проектирования принципиальных схем, изготовления пресс-форм, поверхностного монтажа, установки компонентов и изготовления трафаретов для пайки - комплексное обслуживание. 16 лет профессионального и технического опыта, достойные вашего выбора и доверия.
5. Изготовление образцов
   Мы специализируемся на услугах по изготовлению образцов и индивидуальному заказу FPC. Компания имеет линию ускоренного производства, например: образцы двухслойных гибких печатных плат могут быть изготовлены в течение 5-7 дней.

Сертификаты и награды

Обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и модернизируются каждый год, и мы специализируемся на всех видах услуг по изготовлению образцов и индивидуальному заказу FPC. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам ваши требования, мы поможем вам предоставить профессиональные решения, производство подложек, монтаж, проектирование принципиальных схем, изготовление пресс-форм, поверхностный монтаж, установку компонентов и другие комплексные услуги.

пожалуйста, свяжитесь с нами онлайн или по электронной почте, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж. Спасибо за ваше время.
