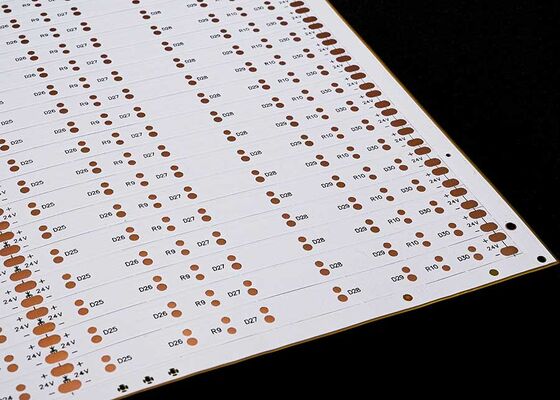

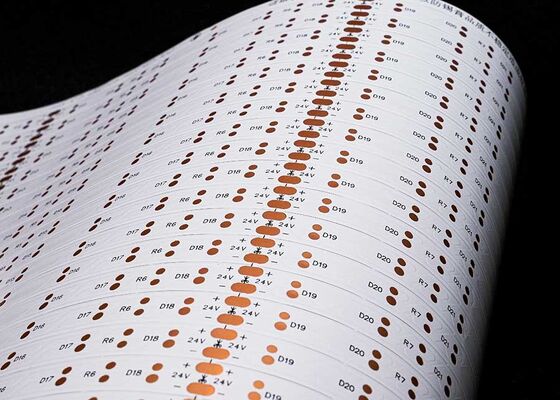

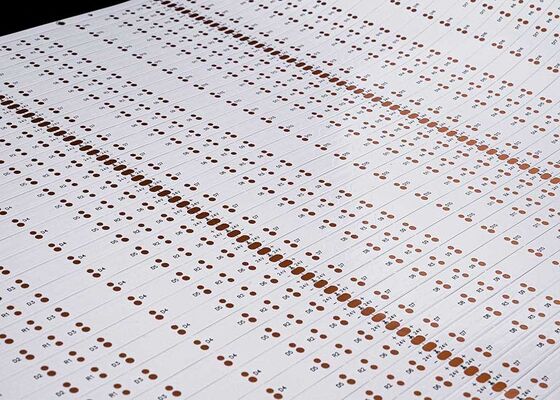

Двусторонняя белая пленочная гибкая печатная плата для светодиодной ленты 2835 с двусторонней платой

Описание продукта:

Модель продукта:HQ30114
Название продукта: Гибкая печатная плата для светодиодной ленты
Особенности продукта: Двухслойная плата с двусторонней белой пленкой, черные символы, OSP-антиоксидант

Технические характеристики продукта:Гибкая печатная плата для светодиодной ленты 2835, 30 светодиодов на кусок, размер: 8*503 мм, двусторонняя плата 24 В с белой пленкой FPCB

Параметры дизайна FPC

Основные технические параметры:

1. О Размеры:

Прецизионная FPC: максимальный размер 240X500 мм (предельный размер 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная плата имеет простую структуру и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двусторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина

• медного фольги
• Варианты однослойных прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухслойная прецизионная FPC может быть выбрана из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Однослойные обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;

Двухслойные обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина/расстояние между проводниками

При нормальных обстоятельствах, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации

16 лет опыта в проектировании и разработке гибких печатных плат FPC и производстве, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение

Образцы или оптовые расценки на тот же тип технологий, материалов, передовые технологии, льготные цены, что значительно экономит затраты клиентов.

3. Профессионализм

Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, насчитывает более 800 сотрудников и 50 старших технических специалистов.

4. Проектирование

Предоставление решений клиентам для получения ряда международных системных сертификатов, возможность производства подложек, монтажа, проектирования принципиальных схем, изготовления пресс-форм, монтажа поверхностным монтажом, установки компонентов и изготовления трафаретов для поверхностного монтажа - комплексное обслуживание, 16 лет профессионального и технического опыта, достойные вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на услугах по изготовлению образцов и индивидуальному заказу FPC. Компания имеет линию ускоренного производства, например: образцы двухслойных гибких печатных плат могут быть изготовлены в течение 5-7 дней.
