Описание продукта:
Модель продукта: HQ30087

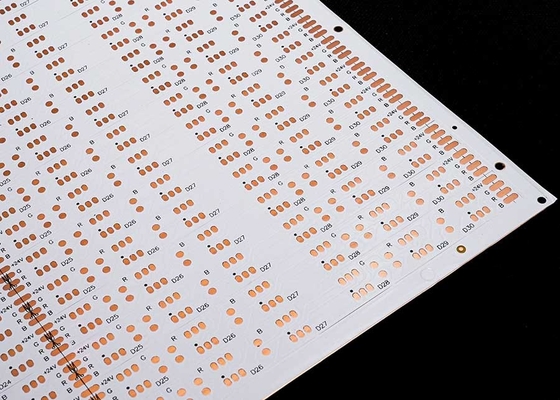

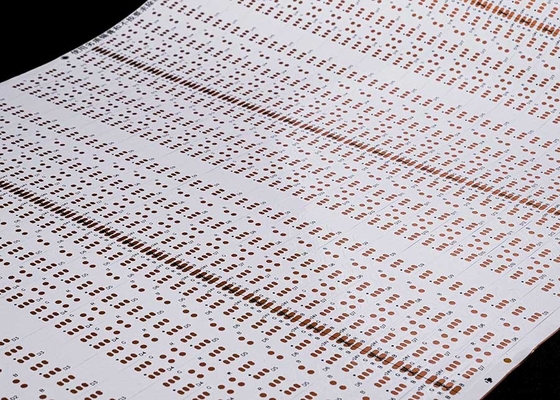

Название продукта: Гибкая печатная плата светодиодной ленты
Особенности продукта: Двухслойная плата с двусторонней белой пленкой, черный символ OSP, антиоксидантная

Технические характеристики продукта:
Гибкая печатная плата светодиодной ленты 5050 RGB, 30 светодиодов на единицу, размер: 10*503 мм, 24 В, двусторонняя плата, белая пленка, FPCB

Параметры проектирования FPC

Основные технические параметры:

1. О размерах:
Прецизионная FPC: Максимальный размер 240X500 мм (предельный 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски
Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

• Варианты односторонних плат прецизионной FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухсторонние платы прецизионной FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние платы обычной FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двухсторонние платы обычной FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина/расстояние между линиями
При нормальных обстоятельствах, чем меньше сложность, тем выше процент дефектов, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. 1. Консультации
   16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. 2. Предложение
   Образцы или партии продукции того же типа технологии, материалы, передовые технологии, скидки на цены, что значительно экономит затраты клиентов.

3. 3. Профессионализм
   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.

4. 4. Проектирование
   Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность производства подложек, монтажа, проектирования принципиальных схем, изготовления пресс-форм, поверхностного монтажа, установки компонентов и изготовления трафаретов для пайки - комплексное обслуживание. 16 лет профессионального и технического опыта, достойные вашего выбора и доверия.

5. 5. Изготовление образцов
   Мы специализируемся на услугах по изготовлению образцов и индивидуальной настройке FPC. Компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.
