Описание продукта:
Модель продукта:HQ30087

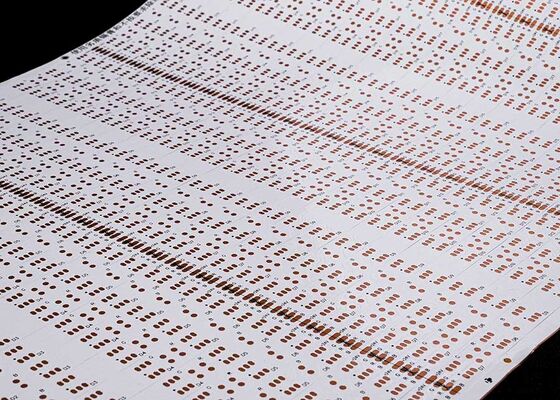

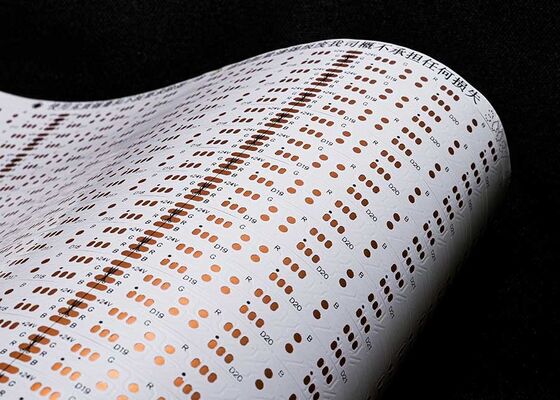

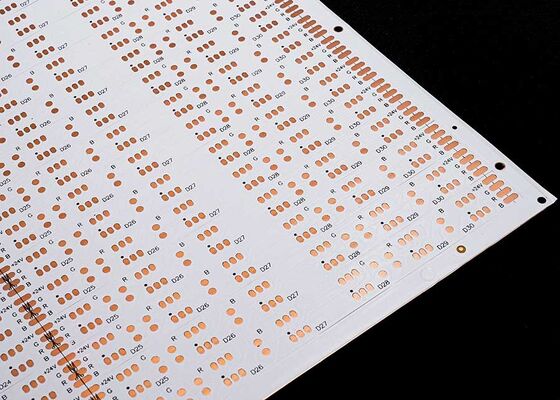

Название продукта: Гибкая печатная плата светодиодной ленты
Особенности продукта: Двухслойная плата с двухсторонней белой пленкой, черный текст OSP, антиоксидантная

Технические характеристики продукта:
Гибкая печатная плата светодиодной ленты 5050 RGB, 30 светодиодных модулей на единицу, размер: 10*503 мм, двухсторонняя плата 24 В, белая пленка FPCB

Параметры дизайна FPC

Основные технические параметры:

1. О размерах:
Прецизионная FPC: Максимальный размер составляет 240x500 мм (предельный размер 250x500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски
Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

• Однопанельные варианты прецизионной FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухслойная плата прецизионной FPC может быть выбрана из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Однопанельная обычная FPC может быть выбрана из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двухслойные обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/расстояние между линиями
При нормальных обстоятельствах, чем меньше сложность, тем выше процент дефектов, и обычно рекомендуется использовать не менее 3 мил.

Сервисный процесс

1. 1. Консультации
   16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. 2. Предложение
   Образцы или оптовые расценки на тот же тип технологии, материалы, передовые технологии, ценовые уступки, значительно экономящие затраты клиентов.

3. 3. Профессионализм
   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.

4. 4. Проектирование
   Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность предоставления производства подложек, проводки, проектирования принципиальных схем, изготовления пресс-форм, монтажа компонентов и открытия трафаретов в режиме "одного окна". 16 лет профессионального и технического опыта, достойные вашего выбора и доверия.

5. 5. Изготовление образцов
   Мы специализируемся на услугах по изготовлению образцов и индивидуальной настройке FPC. Компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.
