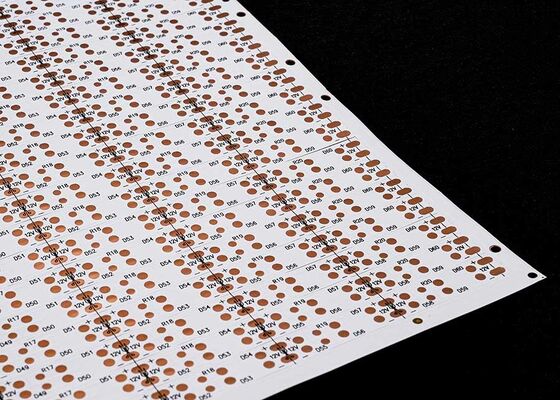

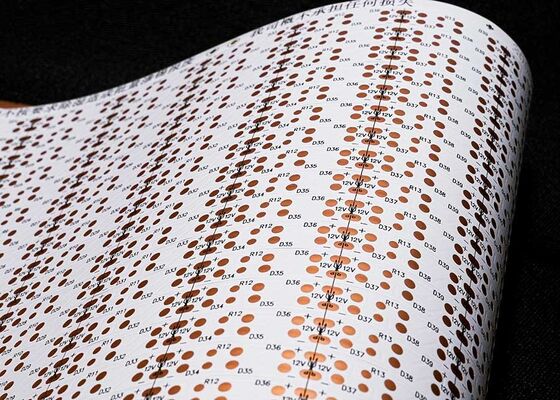

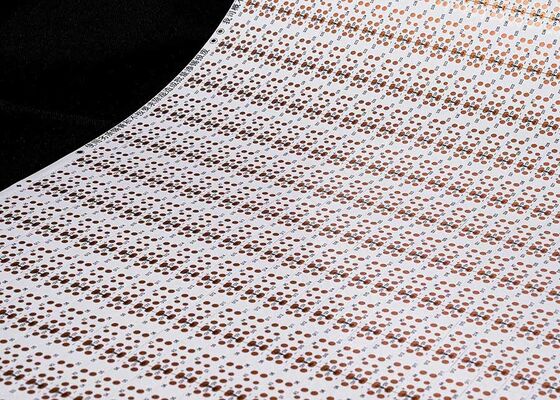

12V светодиодная лента печатная плата с 60 световыми битами 3528 двусторонняя светодиодная печатная плата

Описание продукта:

Модель продукта:HQ30061(цвет свечения)
Название продукта: Гибкая светодиодная лента печатная плата
Особенности продукта: Двухслойная плата с двусторонней белой пленкой Черный символ OSP антиоксидант

Технические характеристики продукта:3528, с 60 светодиодами/шт., размер: 8*503 мм, 12 В двусторонняя плата белая пленка FPCB

Параметры дизайна FPC

Основные технические параметры:

1. О Размеры:

Прецизионная FPC: Максимальный размер 240X500 мм (предел 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате Однослойная структура платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.

• По сравнению с однослойными FPC, двусторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.
• 3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д. 4. Толщина медной фольги

Варианты однослойных прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);

Двухслойная прецизионная FPC может быть выбрана из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).

• Однослойная обычная FPC может быть выбрана из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двухслойные обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.
• 5. Минимальная ширина линии/расстояние между линиями
• При нормальных обстоятельствах, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Сервисный процесс

1. Консультации

16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение

Образцы или оптовые расценки на тот же тип технологии, материалов, передовых технологий, льготные цены, что значительно экономит затраты клиентов.

3. Профессионализм

Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, насчитывает более 800 сотрудников и 50 старших технических специалистов.

4. Дизайн

Предоставление решений клиентам для завершения ряда международных системных сертификаций, может обеспечить производство подложек, проводку, проектирование принципиальных схем, изготовление пресс-форм, монтаж компонентов, установку компонентов и изготовление трафаретов для открытой стали - комплексное обслуживание, 16 лет профессионального и технического уровня, достойное вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу, компания имеет ускоренную производственную линию, например: образцы двухслойных гибких печатных плат могут быть изготовлены в течение 5-7 дней.

Сертификаты и награды

Обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея, изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и модернизируются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по индивидуальному заказу. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам ваши требования, мы поможем вам предоставить профессиональные решения, производство подложек, проводку, проектирование принципиальных схем, изготовление пресс-форм, монтаж компонентов, установку компонентов и другие комплексные услуги.

пожалуйста, свяжитесь с нами онлайн или по электронной почте,

и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж.

Спасибо за ваше время.
