Как спроектировать печатную плату?

Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкую печатную плату FPC, гибкую печатную схему FPC, печатную плату HDI, светодиодную ленту SMD, светодиодную ленту COB, конструкцию печатной платы, гибкий светодиодный экран, электронную печатную плату, сборку печатной платы, сборку печатной платы и так далее.

Описание продукта:

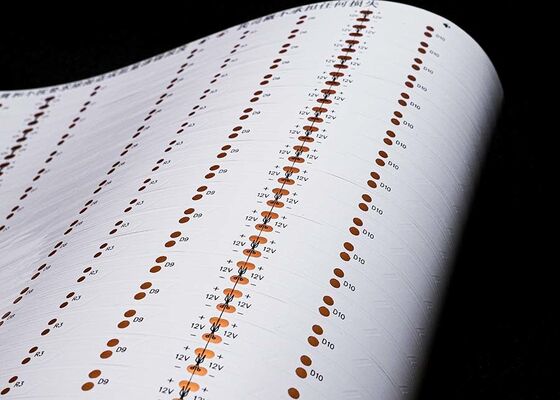

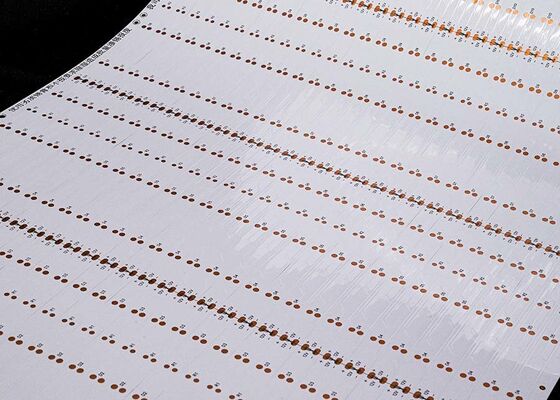

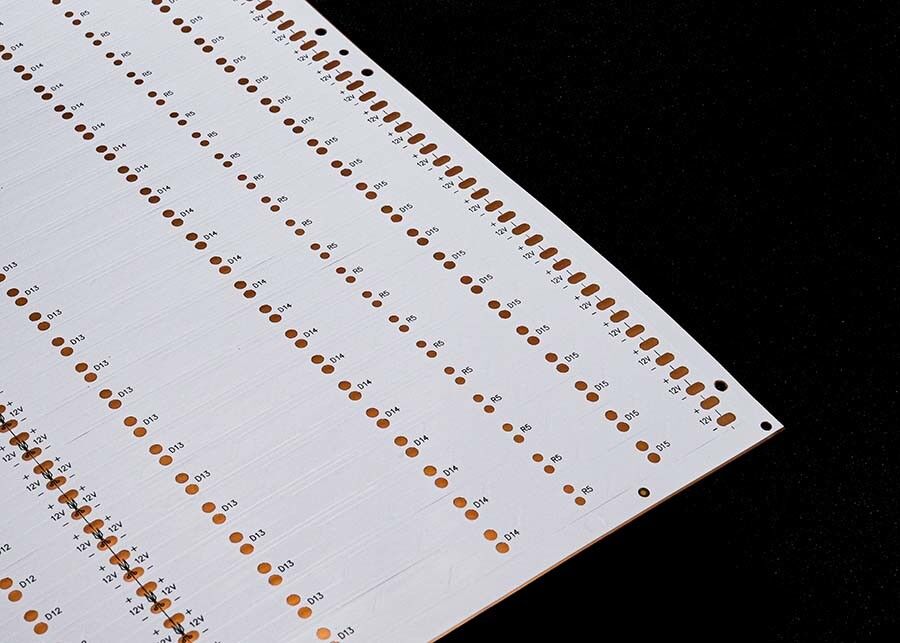

3528 Гибкая монтажная плата прокладки СИД с двухсторонней белой пленкой и черным характером

Модель продукта:HQ30048

Название продукта: Гибкая печатная плата светодиодной ленты

Особенности продукта: Двухслойный картон с двусторонней белой пленкой. Антиоксидант Black Character OSP.

Характеристики продукта:3528,15 светодиодов за штуку, размер: 8*503 мм, двухсторонняя плата 12 В, белая пленка FPCB

Параметры конструкции ФПК

Основные технические параметры:

1. О размерах:

Точность FPC: максимальный размер составляет 240X500 мм (ограничение 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240. Максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная структура платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двусторонние платы имеют два слоя медной фольги, увеличенные переходные отверстия и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных инструментах и ​​других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Советуем использовать желтую пленку. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинская косметическая продукция и т. д.

4. Толщина медной фольги

• Варианты одиночных панелей Precision FPC включают толщину 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Прецизионную двухслойную плату FPC можно выбрать толщиной 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Обычную одиночную панель FPC можно выбрать 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Обычные двухслойные платы FPC можно выбрать толщиной 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/межстрочный интервал.

В обычных обстоятельствах, чем меньше сложность, тем выше процент дефектов, и обычно рекомендуется использовать не менее 3 мил.
