Как спроектировать печатную плату?
Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, дизайн печатных плат, гибкие светодиодные экраны, электронные печатные платы, сборку печатных плат, сборку плат и т. д.

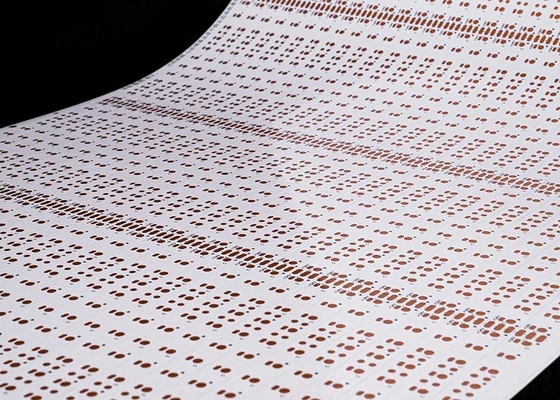

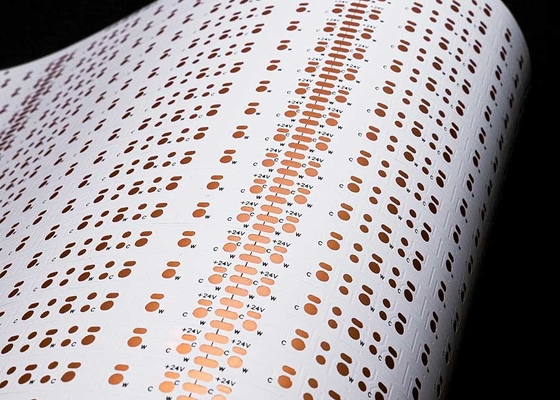

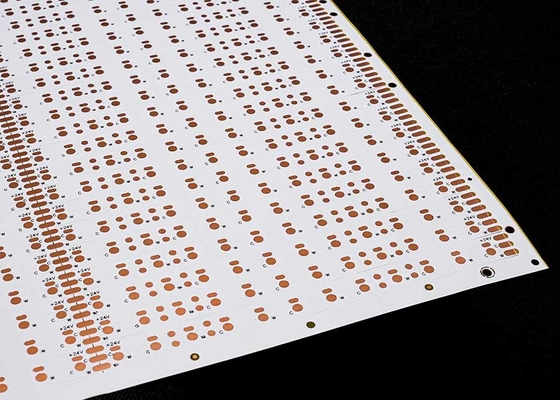

Настраиваемая гибкая печатная плата светодиодной ленты 60 светодиодов 2835 FPCB двухсторонняя плата 24 В

Описание продукта:

Модель продукта:HQ30152
Название продукта: Гибкая печатная плата светодиодной ленты
Особенности продукта: Двухслойная плата с двухсторонней белой пленкой, черным символом, антиоксидантом OSP

Технические характеристики продукта:2835-60led/PCS, 8*503MM, 24V двухсторонняя плата, белая пленка FPCB

Параметры конструкции FPC

Основные технические параметры:

1. О Размеры:

Прецизионная FPC: максимальный размер 240X500 мм (предел 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате Однослойная структура платы проста и обычно используется в промышленном контроле, электронных приборах и других областях с относительно простыми схемами.

• По сравнению с однослойной FPC, двухсторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.
• 3. Цвет

маски для пайки Цвета маски для пайки FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

Прецизионная FPC, однопанельные варианты включают 18 мкм (0,5 унции) и 35 мкм (1 унция);

• Двухслойная плата прецизионной FPC может быть выбрана из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Обычная FPC, однопанель может выбрать 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Обычные двухслойные платы FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.
• 5. Минимальная ширина линии/расстояние между линиями

В обычных условиях, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультация

16 лет опыта в разработке и производстве гибких печатных плат FPC, предоставление клиентам индивидуальных решений, разработка чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение

Образец или оптовая цитата одного и того же типа технологии, материалов, передовых технологий, ценовые уступки, значительно для клиентов, чтобы сэкономить затраты.

3. Профессия

Наша компания имеет передовое оборудование и технологию производства из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштаб. Наша фабрика занимает площадь около 20 000 квадратных метров, с более чем 800 сотрудниками и 50 старшими техническими специалистами.

4. Дизайн

Предоставляем клиентам решения для завершения ряда международных систем сертификации, можем предоставить производство подложек, проводку, принципиальный дизайн, пресс-формы, монтаж, вставку и открытую стальную сетку, комплексное обслуживание, 16 лет профессионального и технического уровня, достойного вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по настройке, компания имеет ускоренную производственную линию, например: образцы двухпанельных гибких печатных плат могут быть завершены в течение 5-7 дней.

Сертификаты и награды

Пожалуйста, обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi - профессиональный производитель печатных плат с 16-летней историей в Китае. Наши продукты обновляются и улучшаются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по настройке. Если вы заинтересованы в нашей продукции, пожалуйста, сообщите нам свои требования, мы поможем вам предоставить профессиональные решения, производство подложек, проводку, принципиальный дизайн, пресс-формы, монтаж, вставку и другие комплексные услуги.

пожалуйста, свяжитесь с нами онлайн или по электронной почте, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж.

Спасибо за ваше время.
