Как спроектировать плату FPC?

Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные полосы SMD, светодиодные полосы COB, дизайн плат FPC, гибкие светодиодные экраны, электронные печатные платы, сборку печатных плат, сборку плат, домашние приборы для красоты лица и печатные платы для приборов для роста волос и так далее.

Описание FPC:

Модель FPC:HQ050

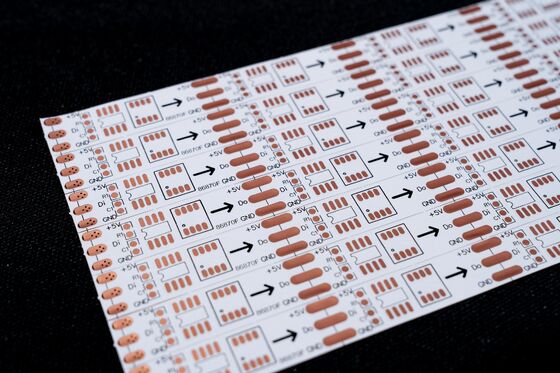

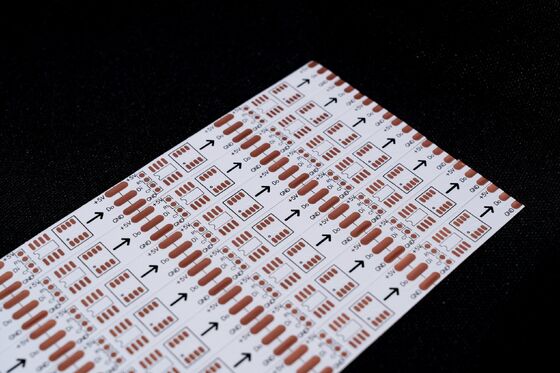

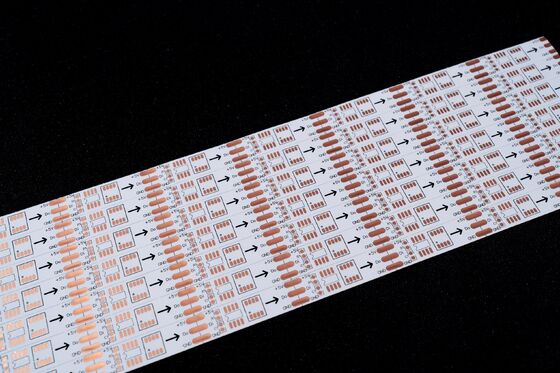

Название FPC: ПЛАТА СВЕТОДИОДНОЙ ЛЕНТЫ 5050RGB
Особенности FPC: Двухслойная плата, двустороннее пленочное покрытие, белая доска, черный текст, антиоксидант OSP

I. Основные технические параметры
(1) Параметры размеров
Максимальный размер прецизионной FPC составляет 240 мм × 500 мм (с ограничением 250 мм × 500 мм), минимальный размер не ограничен. Для рулонных материалов максимальная ширина составляет 240 мм, а максимальная длина может достигать 100 метров. Этот диапазон размеров может удовлетворить производственные потребности различных продуктов FPC, включая платы светодиодных лент FPC. Поскольку платы светодиодных лент FPC должны адаптироваться к различным сценариям установки, они предъявляют высокие требования к гибкости размеров, и характеристики размеров прецизионной FPC хорошо подходят для этого.
(2) Количество слоев платы
Однослойная плата: имеет простую структуру только с одним слоем медной фольги и одним проводящим путем. Применима в областях с относительно простыми схемами, таких как промышленный контроль и электронные приборы. В некоторых простых платах светодиодных лент FPC, если конструкция схемы проста, однослойная плата также может удовлетворить основные требования к проводимости.
Двухслойная плата: по сравнению с однослойной FPC, двухслойная плата содержит два слоя медной фольги. Она образует сложные проводящие пути путем добавления переходных отверстий, с более высокой интеграцией схемы. Широко используется в таких продуктах, как мобильные телефоны и автомобильные приборы, а также является распространенной структурой для плат светодиодных лент FPC. Поскольку платы светодиодных лент FPC должны интегрировать несколько светодиодных компонентов и управляющих схем, двухслойные платы могут более эффективно реализовать подключение схемы и передачу сигнала.
(3) Цвет паяльной маски
Цвета паяльной маски FPC в основном включают желтый, черный и белый, каждый из которых подходит для разных сценариев:
Желтая паяльная маска: применима к большинству продуктов FPC, таких как различные кабельные изделия. Обладая высокой универсальностью, широко используется в обычных FPC и некоторых простых платах светодиодных лент FPC.
Черная паяльная маска: часто используется в высококачественных продуктах FPC или тех, которые требуют поглощения света, таких как автомобильная электроника, компоненты мобильных телефонов и платы светодиодных лент FPC. В сценариях отображения плат светодиодных лент FPC черная паяльная маска может уменьшить помехи от отражения света и улучшить эффект отображения.
Белая паяльная маска: имеет дополнительное белое покрытие по сравнению с желтой, с хорошими светоотражающими характеристиками. Подходит для продуктов FPC, которым необходимо отражение света, таких как осветительные приборы, светодиодные дисплеи и медицинские косметические продукты. В платах светодиодных лент FPC, если необходимо повысить коэффициент использования светодиодного света, белая паяльная маска является идеальным выбором.
(4) Толщина медной фольги
Выбор толщины медной фольги для различных типов FPC следующий:
Прецизионная FPC: для однослойных плат доступны варианты 18 мкм (0,5 унции) и 35 мкм (1 унция); для двухслойных плат доступны 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
Обычная FPC: для однослойных плат можно выбрать 18 мкм, 25 мкм, 35 мкм (1 унция) и 50 мкм; для двухслойных плат доступны 18–25 мкм, 25–25 мкм, 35–35 мкм и 35–70 мкм.
Плата светодиодных лент FPC часто выбирает медную фольгу толщиной 18 мкм или 35 мкм для баланса проводимости и гибкости. Медная фольга толщиной 18 мкм подходит для плат светодиодных лент FPC с высокими требованиями к гибкости, в то время как медная фольга толщиной 35 мкм имеет больше преимуществ в сценариях с высоким током.
(5) Технические характеристики толщины медной фольги
Прецизионная FPC: однослойные платы могут выбирать 18 мкм (0,5 унции) и 35 мкм (1 унция); двухслойные платы могут выбирать 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
Обычная FPC: однослойные платы имеют варианты 18 мкм, 25 мкм, 35 мкм (1 унция) и 50 мкм; двухслойные платы могут быть 18–25 мкм, 25–25 мкм, 35–35 мкм и 35–70 мкм.
Выбор толщины медной фольги для плат светодиодных лент FPC должен учитывать нагрузку по току и требования к гибкости. Для маломощных плат светодиодных лент FPC медная фольга толщиной 18 мкм может удовлетворить потребности; для высокомощных плат медная фольга толщиной 35 мкм и выше может лучше обеспечить стабильность проводимости.
(6) Минимальная ширина/расстояние между линиями
Чем меньше ширина и расстояние между линиями, тем больше сложность производства FPC и выше процент брака. Обычно рекомендуется, чтобы минимальная ширина/расстояние между линиями было не менее 3 мил. Этот параметр особенно важен для плат светодиодных лент FPC. Точный контроль ширины и расстояния между линиями в платах светодиодных лент FPC напрямую влияет на их характеристики проводимости и срок службы из-за их плотных схем.
II. Процесс обслуживания
(1) Консультационные услуги
Имея 16-летний опыт работы в области проектирования, исследований и разработок и производства FPC и плат светодиодных лент FPC, мы можем предоставить клиентам индивидуальные решения, включая оптимизацию проектных чертежей, руководство по разработке новых продуктов и соответствующую техническую поддержку, помогая клиентам решать технические проблемы при применении FPC и плат светодиодных лент FPC.
(2) Услуги по предоставлению расценок
Мы предоставляем расценки на образцы или оптовые заказы FPC и плат светодиодных лент FPC с аналогичными технологиями и материалами. Опираясь на передовые технологии и оптимизированный выбор материалов, мы достигаем ценовых преимуществ и значительно снижаем затраты для клиентов.
(3) Профессиональная сила
Компания оснащена передовым производственным оборудованием и технологиями из Германии, Японии, Тайваня, Китая и других регионов, реализуя профессиональное и крупномасштабное производство FPC и плат светодиодных лент FPC. Завод занимает площадь около 20 000 квадратных метров, на нем работает более 800 сотрудников и 50 старших технических специалистов, что обеспечивает высокое качество производства FPC и плат светодиодных лент FPC.
(4) Услуги по проектированию
Мы можем предоставить клиентам комплексные решения для FPC и плат светодиодных лент FPC. Пройдя ряд международных систем сертификации, мы предоставляем комплексные услуги, такие как производство подложек, проектирование проводки, проектирование принципиальных схем, разработка пресс-форм, монтаж, вставка и производство трафаретов. Обладая 16-летним опытом накопления профессиональных технических знаний, мы обеспечиваем надежную поддержку проектирования FPC и плат светодиодных лент FPC.
(5) Услуги по прототипированию
Мы специализируемся на услугах по прототипированию и настройке FPC и плат светодиодных лент FPC, оснащенных ускоренной производственной линией. Например, прототипы двухслойных плат FPC (включая двухслойные платы светодиодных лент FPC) могут быть завершены в течение 5–7 дней.
Примечание: Все фотографии на этом веб-сайте сделаны на месте. Из-за различий в освещении, угле съемки и разрешении дисплея могут быть визуальные различия в цвете. Как профессиональный производитель печатных плат с 16-летней историей в Китае, GongDong HongQi ежегодно обновляет и модернизирует такие продукты, как FPC и платы светодиодных лент FPC, уделяя особое внимание различным услугам по прототипированию и настройке FPC. Если у вас есть потребности в FPC или платах светодиодных лент FPC, вы можете сообщить нам конкретные требования, и мы предоставим профессиональные решения и комплексные услуги, включая производство подложек и проектирование проводки. Добро пожаловать на онлайн-консультацию или свяжитесь с нами по электронной почте, и наша профессиональная команда продаж предоставит вам индивидуальные услуги.
