Гибкая печатная плата с двойным слоем, прямые продажи с завода

Описание продукта:

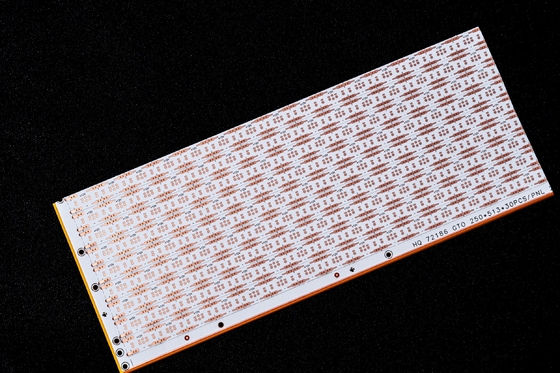

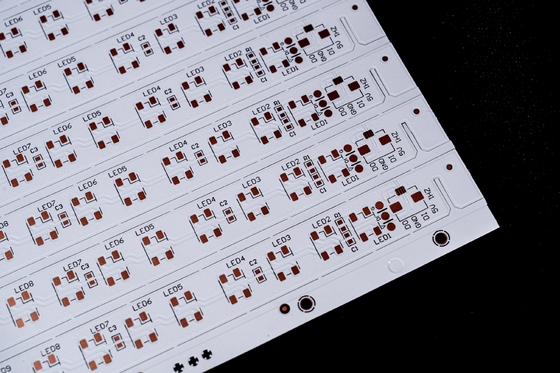

Модель продукта:HQ72186
Название продукта:Светодиодная лента FPC

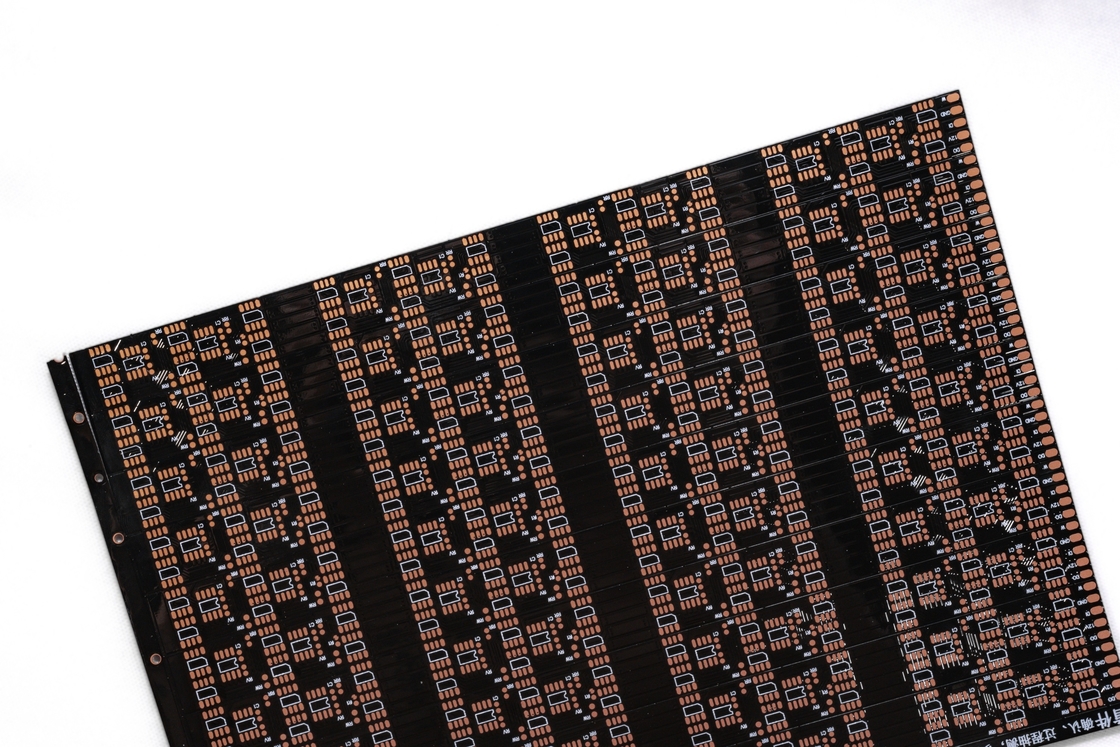

Особенности продукта: Двухслойная печатная плата, двусторонняя черная пленка, черный текст, поверхностный антиоксидант OSP

Технические характеристики продукта:

1. Мы являемся производителем гибких печатных плат и FPC, по вашим потребностям мы можем изготовить светодиодные ленты FPC с различной толщиной материала и технологическими требованиями, прецизионные FPC, цветные светодиодные ленты FPC и другие гибкие печатные платы для светодиодов с одно-, двухсторонним и многослойным исполнением.
2. Хорошая гибкость и устойчивость к изгибу
   На заводе имеется профессиональный тестер изгиба, каждая партия материалов проходит
   Десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

Параметры проектирования FPC

Основные технические параметры:

1. О размерах:

Прецизионная FPC: Максимальный размер составляет 240X500 мм (предельный размер 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная плата имеет простую структуру и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

• Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухслойная прецизионная FPC может быть выбрана из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двухсторонние обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/расстояние между линиями

При нормальных обстоятельствах, чем меньше размер, тем выше вероятность дефектов, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации

16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и оказание соответствующей технической поддержки.

2. Предложение

Предложение образцов или партий того же типа технологии, материалов, передовых технологий, льготных цен, что значительно экономит затраты клиентов.

3. Профессионализм

Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наш завод занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.

4. Проектирование

Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность производства подложек, монтажа, проектирования схем, изготовления пресс-форм, поверхностного монтажа, установки компонентов и изготовления трафаретов с комплексным обслуживанием. 16 лет профессионального и технического опыта, достойные вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу, компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.
