Гибкая печатная плата в сборе, двухслойная печатная плата, прямые продажи с фабрики

Описание продукта:

Модель продукта:HQ72186

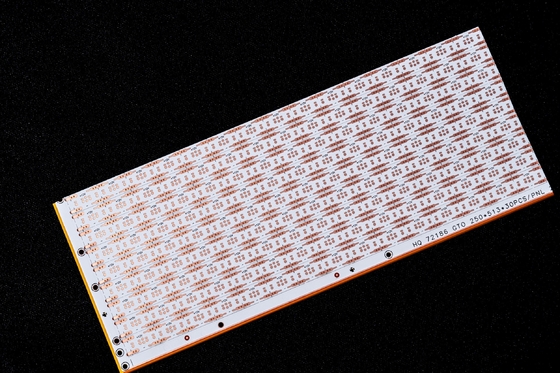

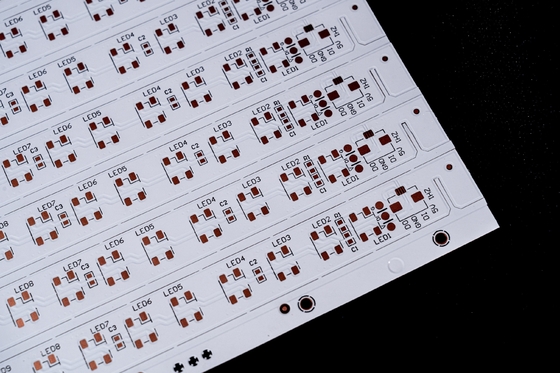

Название продукта:Светодиодная лента FPC

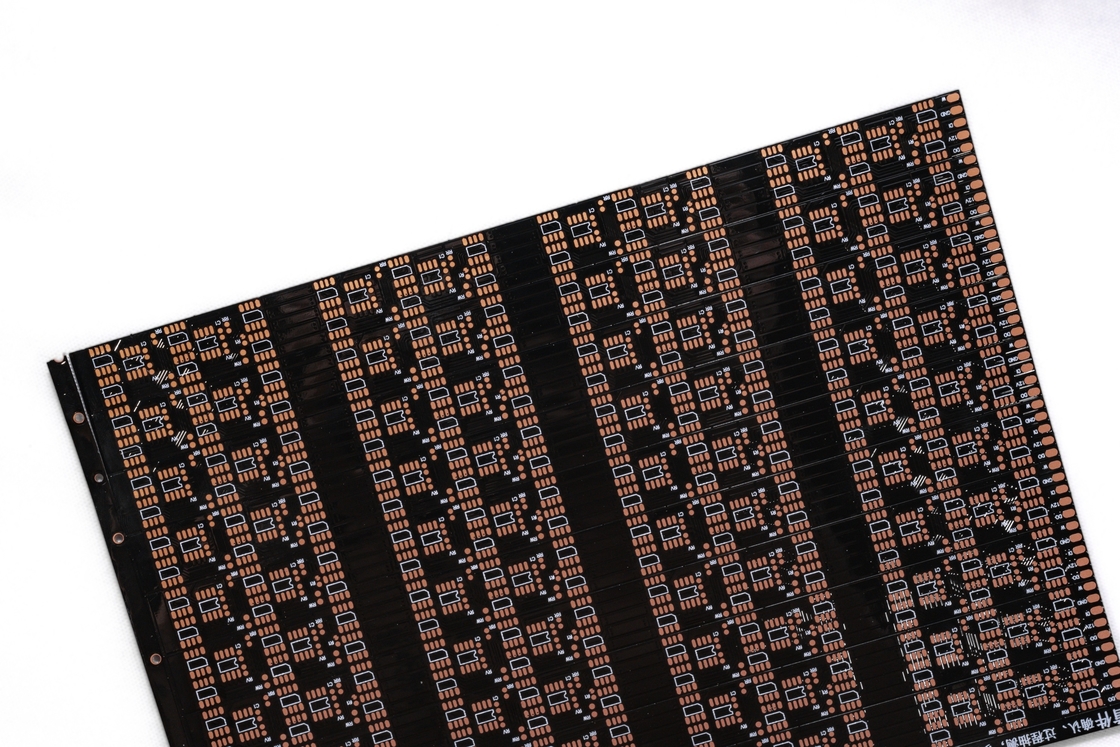

Особенности продукта: Двухслойная печатная плата, двусторонняя черная пленка, черный текст, поверхностный антиоксидант OSP.

Характеристики продукта:

1. Мы являемся производителем гибких печатных плат и FPC, в соответствии с вашими потребностями, чтобы настроить различную толщину материала и требования к процессу. Светодиодные ленты FPC, прецизионные FPC, цветные светодиодные ленты FPC и другие гибкие светодиодные печатные платы с одиночными, двухсторонними и многослойными.
2. Хорошая гибкость и устойчивость к изгибу
   На заводе имеется профессиональный тестер на изгиб, каждая партия материалов проходит
   Десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

Параметры конструкции ФПК

Основные технические параметры:

1. О размерах:

Точность FPC: максимальный размер составляет 240X500 мм (ограничение 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240. Максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная структура платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двусторонние платы имеют два слоя медной фольги, увеличенные переходные отверстия и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных инструментах и ​​других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Советуем использовать желтую пленку. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинская косметическая продукция и т. д.

4. Толщина медной фольги

• Варианты одиночных панелей Precision FPC включают толщину 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Прецизионную двухслойную плату FPC можно выбрать толщиной 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Обычную одиночную панель FPC можно выбрать 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Обычные двухслойные платы FPC можно выбрать толщиной 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/межстрочный интервал.

В обычных обстоятельствах, чем меньше сложность, тем выше процент дефектов, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1.Консалтинг

16 лет сосредоточены на проектировании гибких печатных плат FPC и производстве НИОКР, чтобы предоставлять клиентам персонализированные решения, проектные чертежи, разработку новых продуктов и предоставлять соответствующую техническую поддержку.

2.Предложение

Образец или пакетное предложение одного и того же типа технологии, материалов, передовых технологий, ценовых уступок, позволяющих клиентам сэкономить на расходах.

3.Профессия

Наша компания располагает передовым оборудованием и технологиями производства в Германии, Японии, Тайване и других регионах, профессиональном производстве и масштабе. Наша фабрика занимает площадь около 20 000 квадратных метров, на ней работают более 800 сотрудников и 50 старших технических специалистов.

4.Дизайн

Предоставлять решения клиентам для завершения ряда международных системных сертификаций, обеспечивать производство подложек, проводку, принципиальную конструкцию, пресс-форму, заплатку, вставку и открытую стальную сетку, комплексное обслуживание, 16 лет профессионального и технического уровня осадков, достойных вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении и настройке образцов FPC, у компании есть ускоренная производственная линия, например: образцы двухпанельных гибких печатных плат могут быть изготовлены в течение 5-7 дней.

Сертификаты и награды

Пожалуйста, обрати внимание:

Все фотографии на этом сайте настоящие. Из-за изменений освещения и разрешения экрана изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi — профессиональный производитель печатных плат с 16-летней историей в Китае. Наши продукты обновляются и модернизируются каждый год, и мы специализируемся на всех видах услуг по изготовлению и настройке образцов FPC. Если вы заинтересованы в наших продуктах, сообщите нам свои требования, мы поможем вам предоставить профессиональные решения, производство подложек, проводку, принципиальный дизайн, пресс-форму, патч, плагин и другие комплексные услуги.

Пожалуйста, свяжитесь с нами онлайн или по электронной почте, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж. Спасибо за ваше время.
