LED Flexible Display Screen FPC LED Display Circuit Board с двуслойной схемой и уровнем противопожарной защиты V0 для индивидуальных услуг

LED Flexible Display Screen FPC LED Display Circuit Board с двуслойной схемой и уровнем противопожарной защиты V0 для индивидуальных услуг

Наименование марки:	HONGQI
Номер модели:	HQ045
МОК:	500 шт.
цена:	Подлежит обсуждению
Время доставки:	Подлежит обсуждению
Условия оплаты:	L/C, D/A, T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Гуандун, Китай

Сертификация:

UL E477885 IATF16949 GB/T13485

Изоляционный материал:

органическая смола

Основные материалы:

Количество слоев::

Двусторонний

Толщина изоляции слоя::

тонкая тарелка

Технология обработки:

рулонная фольга

Оплачиваемые свойства::

Уровень пожарной защиты V0

Толщина пластины:

0,25 мм±0,05

Маркетинговый метод:

Прямые продажи с фабрики

Изоляционная смола:

Полиимидная смола (ПИ)

Толщина изоляции:

обычная доска

Другие услуги:

поддержка индивидуальных услуг

Механическая жесткость::

Гибкий

область применения:

Используется в медицинском оборудовании, красоте и здоровье, мобильных телефонах, автомобильных инст

Упаковывая детали:

Заполненные прочными бумажными чехлами

Поставка способности:

100000 штук в месяц

Выделить:

Круговая плата для высококонтрастных светодиодных дисплеев

Торговые центры LED дисплейная плата

Наружные мероприятия LED дисплейная схема

Описание продукта

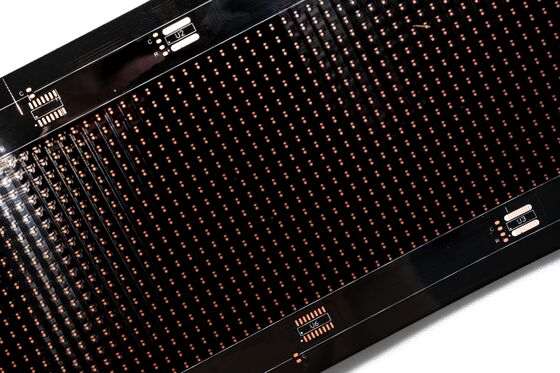

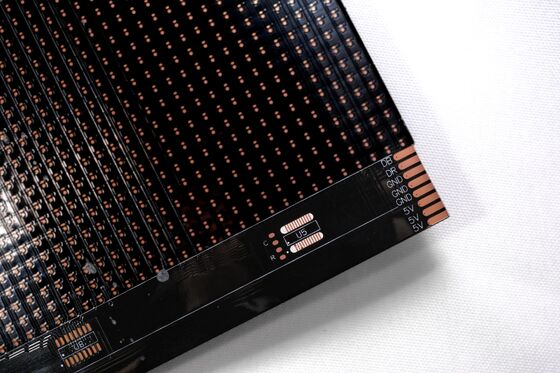

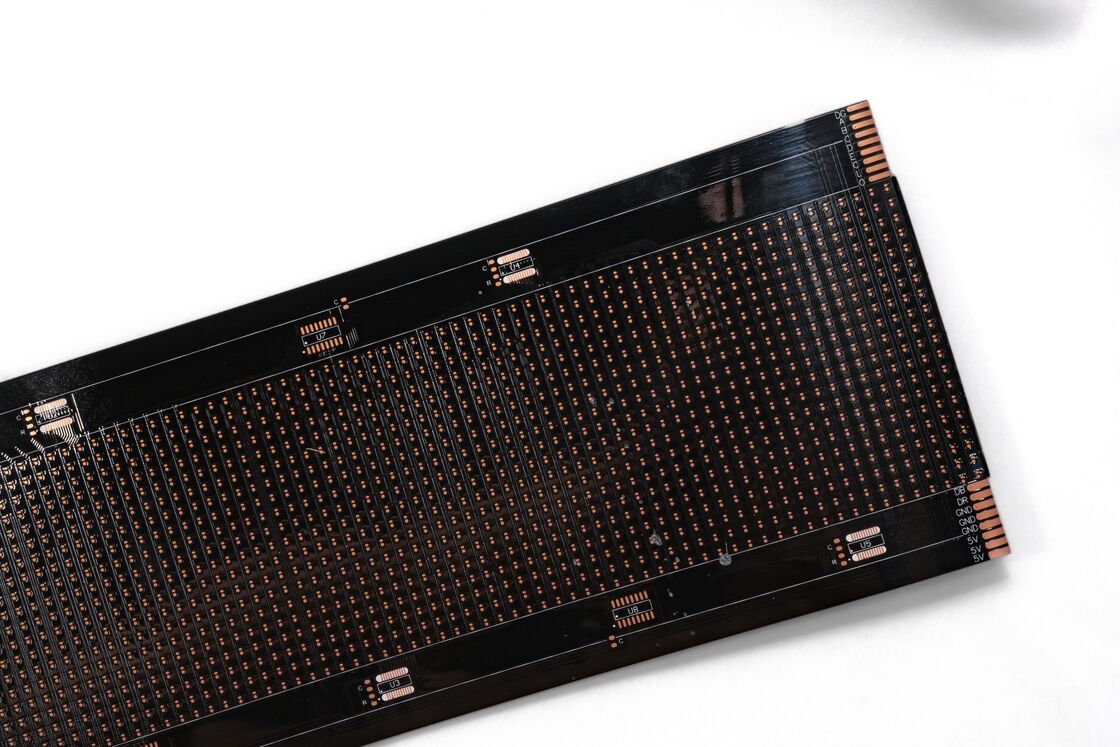

Гибкий светодиодный дисплей FPC

Мы являемся профессиональными производителями гибких печатных плат, предлагающими гибкие печатные платы FPC, гибкие печатные схемы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, проектирование печатных плат, гибкие светодиодные дисплеи, электронные печатные платы, сборку печатных плат и услуги по сборке печатных плат.

Технические характеристики продукта

Модель продукта: HQ045
Название продукта: Гибкий светодиодный дисплей FPC
Особенности продукта: Двухслойная печатная плата, двусторонняя черная пленка, черный текст, поверхностный антиоксидант OSP

Настраиваемые FPC для светодиодных лент, прецизионные FPC и цветные FPC для светодиодных лент с односторонней, двусторонней и многослойной конфигурацией
Отличная гибкость и устойчивость к изгибу - все материалы проходят десятки тысяч испытаний на изгиб перед массовым производством

Параметры проектирования FPC

Размеры

Прецизионные FPC: Максимальный размер 240×500 мм (предельный размер 250×500 мм), без ограничения минимального размера
Рулонный материал: Максимальная ширина 240 мм, максимальная длина 100 метров

Слои платы

Однослойные платы: Простая структура, идеально подходит для промышленного управления, электронных приборов и других применений с относительно простыми схемами
Двусторонние платы: Имеют два слоя медной фольги с увеличенным количеством переходных отверстий и проводящих путей, часто используются в мобильных телефонах, автомобильных приборах и других передовых продуктах

Цвета паяльной маски

Цвет	Применение
Желтый	Подходит для большинства продуктов, включая различные кабельные приложения
Черный	Часто используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны и светодиодные дисплеи
Белый	Имеет дополнительное белое покрытие для отражающих применений, включая осветительные приборы, светодиодные дисплеи и медицинские косметические продукты

Толщина медной фольги

Тип платы	Доступные варианты толщины
Прецизионная FPC односторонняя	18 мкм (0,5 унции), 35 мкм (1 унция)
Прецизионная FPC двухслойная	12 мкм (0,33 унции), 18 мкм (0,5 унции), 35 мкм (1 унция)
Обычная FPC односторонняя	18 мкм, 25 мкм, 35 мкм (1 унция), 50 мкм
Обычные FPC двухслойные	18-25 мкм, 25-25 мкм, 35-35 мкм, 35-70 мкм

Минимальная ширина линии/расстояние между линиями

Обычно рекомендуется минимум 3 мил. Меньшие размеры увеличивают сложность и процент брака.

Процесс обслуживания

Консультации

16 лет опыта в проектировании и производстве гибких печатных плат FPC, предоставление индивидуальных решений, проектных чертежей, разработка новых продуктов и техническая поддержка.

Расчет стоимости

Конкурентоспособные цены на образцы или серийное производство с использованием передовых технологий и материалов, что значительно снижает затраты клиентов.

Профессиональное производство

Современное оборудование из Германии, Японии и Тайваня. Фабрика занимает 20 000 квадратных метров, на ней работает более 800 сотрудников и 50 старших технических специалистов.

Услуги по проектированию

Полный комплекс услуг, включая производство подложек, разводку, принципиальное проектирование, изготовление пресс-форм, SMT, компоненты сквозного монтажа и разработку трафаретов с 16-летним техническим опытом.

Изготовление образцов

Специализированное изготовление образцов FPC и индивидуальная настройка с ускоренными производственными линиями. Двухслойные образцы гибких печатных плат изготавливаются в течение 5-7 дней.

Сертификаты и награды

Обратите внимание: Все фотографии на этом сайте являются подлинными. Возможны незначительные цветовые различия из-за условий освещения, углов съемки и различий в разрешении дисплея. GongDong HongQi является профессиональным производителем печатных плат с 16-летним опытом работы в Китае. Наши продукты ежегодно обновляются и совершенствуются. Мы специализируемся на различных услугах по изготовлению образцов FPC и индивидуальной настройке. Если вы заинтересованы в наших продуктах, пожалуйста, поделитесь своими требованиями - мы предоставим профессиональные решения, включая производство подложек, разводку, принципиальное проектирование, изготовление пресс-форм, SMT, компоненты сквозного монтажа и комплексные комплексные услуги. Свяжитесь с нами онлайн или по электронной почте для получения индивидуального обслуживания от нашей профессиональной команды продаж.
