Профессиональная печатная плата для светодиодной маски красоты с передовой технологией SMT

Идеально подходит для продуктов для омоложения кожи

Описание продукта:

Модель продукта:HQ010

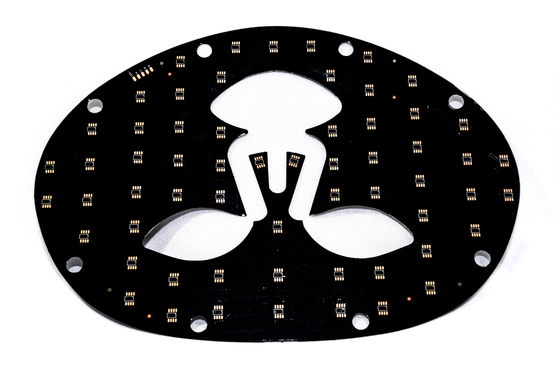

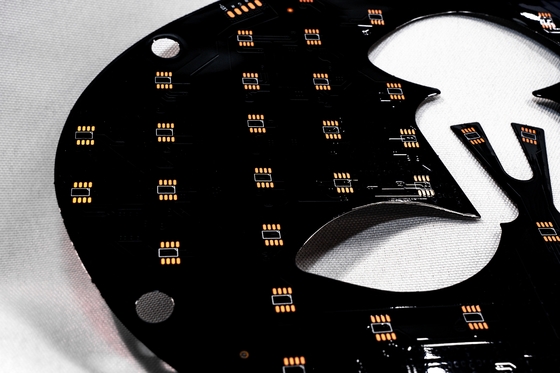

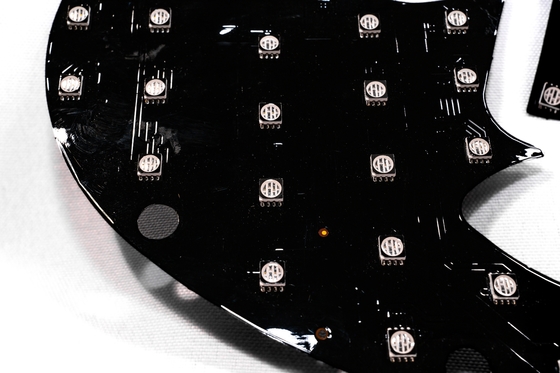

Название продукта: FPC для фотонной косметической маски / Печатная плата для светодиодной маски красоты
Особенности продукта: Двухслойная плата, двухстороннее покрытие пленкой, белая подложка, черный текст, антиоксидант OSP

Технические характеристики продукта:

1. В соответствии с вашими потребностями мы можем изготовить печатные платы для светодиодных гибких масок с различной толщиной материала и технологическими требованиями, а также односторонние и двухсторонние многослойные платы для светодиодных масок.

2. Хорошая гибкость и устойчивость к изгибу

На заводе есть профессиональный тестер на изгиб, каждая партия материалов проходит

десятки тысяч испытаний на изгиб перед массовым производством

Параметры проектирования FPC

Основные технические параметры:

1. О Размеры:

Прецизионные FPC: максимальный размер 240x500 мм (предельный размер 250x500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Структура однослойной платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина

• медного фольги
• Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухсторонние прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние обычные FPC могут быть выбраны из 18 мкм / 25 мкм / 35 мкм (1 унция) / 50 мкм;

Двухсторонние обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии / расстояние между линиями

При нормальных обстоятельствах, чем меньше расстояние, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации

16 лет опыта в проектировании и производстве гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение

Образцы или партии по той же технологии, материалы, передовые технологии, скидки на цены, что значительно экономит затраты клиентов.

3. Профессионализм

Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наш завод занимает площадь почти 20 000 квадратных метров, насчитывает более 800 сотрудников и 50 старших технических специалистов.

4. Проектирование

Предоставление решений клиентам для получения ряда международных системных сертификатов, возможность производства подложек, монтажа, проектирования схем, изготовления пресс-форм, поверхностного монтажа, вставки компонентов и изготовления трафаретов для пайки - комплексное обслуживание, 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу, компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.
