Как разработать печатную плату?

Мы являемся профессиональным производителем гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, дизайн печатных плат, гибкие светодиодные дисплеи, электронные печатные платы, сборку печатных плат, сборку плат, печатные платы для домашних масок для лица и приборов для роста волос и т. д.

Профессиональная печатная плата для масок для лица со светодиодами, использующая передовую технологию SMT

Идеальный продукт для ухода за кожей

Описание продукта:

Модель продукта:HQ010

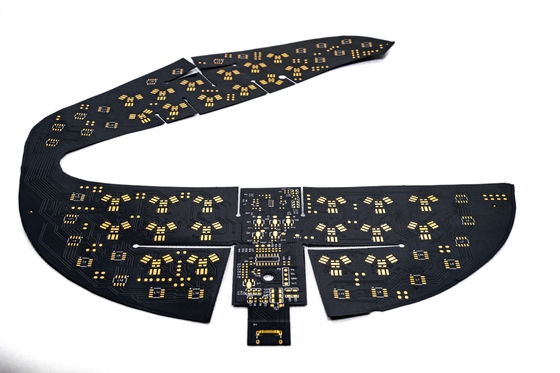

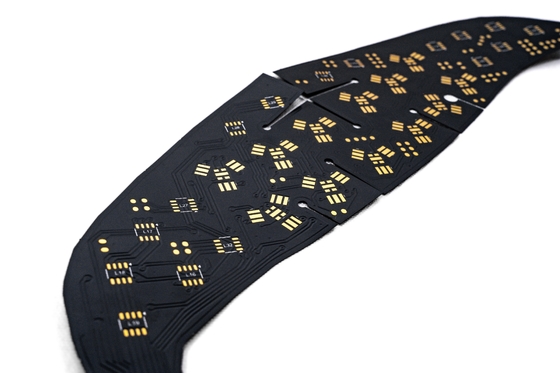

Название продукта:Печатная плата FPC/LED для фотонных косметических приборов/светодиодных косметических масок
Особенности продукта:Двухслойная плата, двустороннее покрытие, белая плата, черный текст, OSP антиокисление

Спецификация продукта:

1. Настройте гибкую светодиодную плату для светодиодных ламп в соответствии с вашими потребностями в различных материалах, толщине и технологических требованиях, одно- и двухстороннюю многослойную разводку светодиодных ламп.

2. Хорошая гибкость и устойчивость к изгибу

Завод имеет профессиональный прибор для испытания на изгиб, каждая партия материалов прошла

Перед массовым производством прошло десятки тысяч испытаний на изгиб

Параметры проектирования FPC

Основные технические параметры:

1. О Размеры:

Прецизионная FPC: максимальный размер 240X500 мм (предел 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240. максимальная длина 100 метров.

2. Количество слоев на плате Однослойная структура платы проста и обычно используется в промышленном контроле, электронных приборах и других областях с относительно простыми схемами.

• По сравнению с однослойной FPC, двухсторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.
• 3. Цвет

маски для пайки Цвета маски для пайки FPC: желтый, черный и белый. Рекомендуется использовать желтый, желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

Варианты однопанельной прецизионной FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);

• Двухслойную плату прецизионной FPC можно выбрать из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Обычная однопанельная FPC может выбрать 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Обычные двухслойные платы FPC можно выбрать из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.
• 5. Минимальная ширина линии/расстояние между линиями

В обычных условиях, чем меньше, тем сложнее, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультация

16 лет сосредоточены на разработке и производстве гибких печатных плат FPC, чтобы предоставить клиентам индивидуальные решения, проектные чертежи, разработку новых продуктов и оказать соответствующую техническую поддержку.

2. Предложение

Образец или оптовая котировка одного и того же типа технологии, материалов, передовых технологий, ценовые уступки, значительно для клиентов, чтобы сэкономить затраты.

3. Профессия

Наша компания имеет передовое оборудование и технологию производства из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштаб. Наша фабрика занимает площадь около 20 000 квадратных метров, в ней работает более 800 сотрудников и 50 старших технических специалистов.

4. Дизайн

Предоставьте клиентам решения для завершения ряда международных систем сертификации, может предоставить производство подложек, проводку, проектирование принципов, пресс-формы, патчи, плагины и единый сервис открытой стальной сетки, 16 лет профессионального и технического уровня, достойного вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по настройке, в компании есть ускоренная производственная линия, например: образцы двухсторонних гибких печатных плат могут быть завершены в течение 5-7 дней.

Сертификаты и награды

Пожалуйста, обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi - профессиональный производитель печатных плат с 16-летней историей в Китае. Наши продукты обновляются и модернизируются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по настройке. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам свои требования, мы поможем вам предоставить профессиональные решения, производство подложек, проводку, проектирование принципов, пресс-формы, патчи, плагины и другие услуги.

пожалуйста, свяжитесь с нами онлайн или по электронной почте,

и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж.Спасибо за ваше время.
