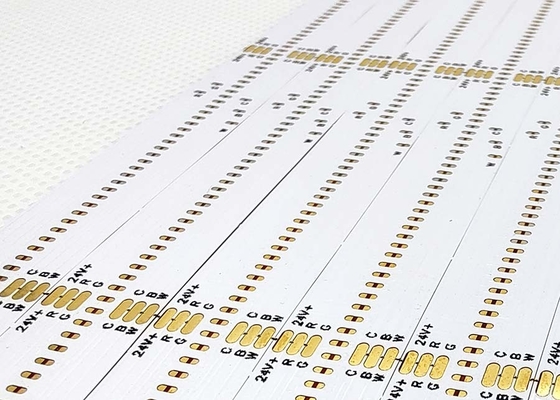

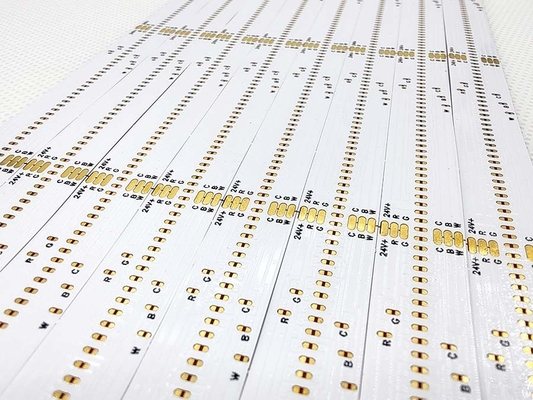

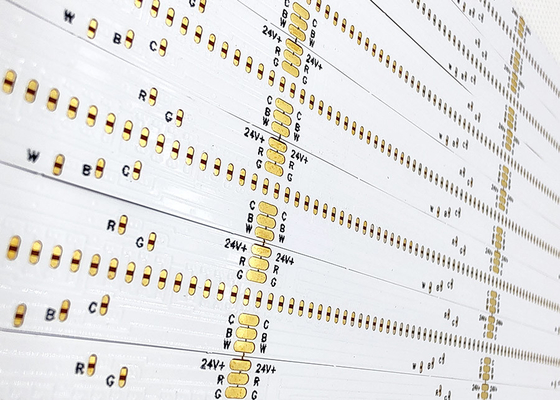

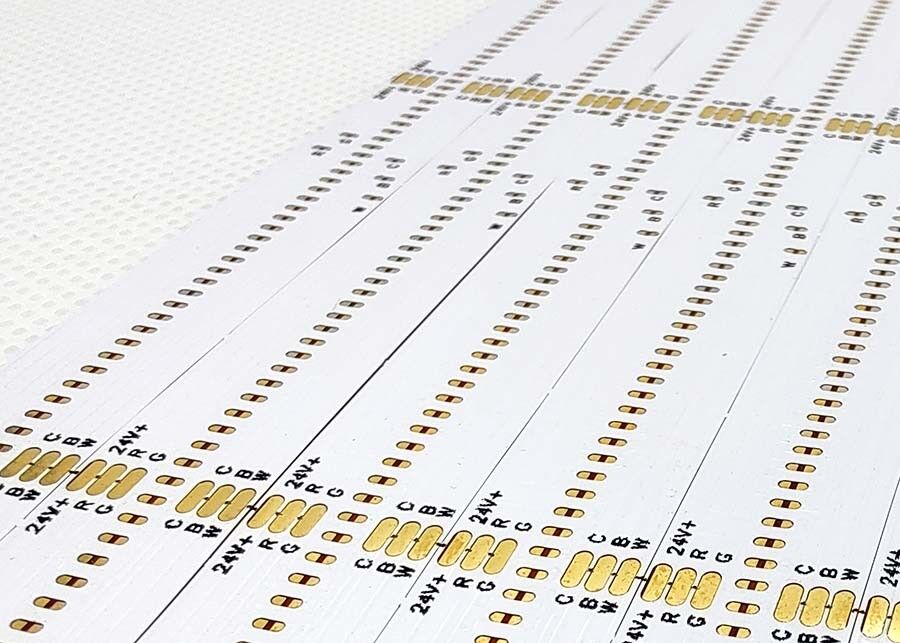

Двухслойная печатная плата COB с белой доской и черным текстом для гибкой печатной платы светодиодов

Описание продукта:

Модель продукта:HQ057
Название продукта:Печатная плата светодиодной ленты COB
Особенности продукта: Двухслойная плата, двухстороннее покрытие пленкой, белая доска, черный текст, антиоксидант OSP

Технические характеристики продукта:

1. Мы являемся производителем гибких печатных плат и FPC. В соответствии с вашими потребностями мы можем изготовить печатные платы светодиодных лент COB бесконечной длины, цветные гибкие печатные платы светодиодных лент и другие гибкие печатные платы светодиодов с односторонней, двухсторонней и многослойной конструкцией, с различной толщиной материала и технологическими требованиями.

2. Хорошая гибкость и устойчивость к изгибу

На заводе имеется профессиональный испытатель на изгиб. Каждая партия материалов проходит

десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

Параметры дизайна FPC

Основные технические параметры:

1. О Размеры:

Прецизионная FPC: Максимальный размер составляет 240X500 мм (предельный размер 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная плата имеет простую структуру и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина

• медного фольги
• Варианты однослойных прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухслойная прецизионная FPC может быть выбрана из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Однослойные обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;

Двухслойные обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/расстояние между линиями

При нормальных обстоятельствах, чем меньше расстояние, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации

16 лет опыта в проектировании и разработке гибких печатных плат FPC и производстве, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение

Образцы или оптовые расценки на тот же тип технологии, материалы, передовые технологии, льготные цены, что значительно экономит затраты клиентов.

3. Профессионализм

Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, насчитывает более 800 сотрудников и 50 старших технических специалистов.

4. Дизайн

Предоставление решений клиентам для получения множества международных системных сертификатов, возможность производства подложек, монтажа, проектирования схем, изготовления пресс-форм, поверхностного монтажа, вставки компонентов и изготовления трафаретов для открытой сварки - комплексное обслуживание, 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу. Компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.

Сертификаты и награды

Обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и совершенствуются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по индивидуальному заказу. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам ваши требования, мы поможем вам предоставить профессиональные решения, производство подложек, монтаж, проектирование схем, изготовление пресс-форм, поверхностный монтаж, вставку компонентов и другие комплексные услуги.пожалуйста, свяжитесь с нами онлайн или по электронной почте и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж.
