Производитель гибких печатных плат LED Гибкая COB Светодиодная лента Печатная плата для светодиодов

Описание продукта:

Модель продукта:HQ056

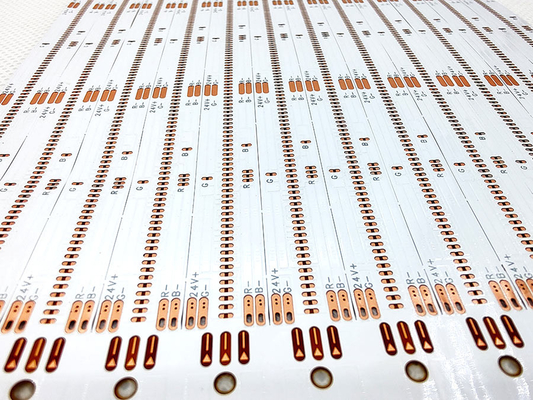

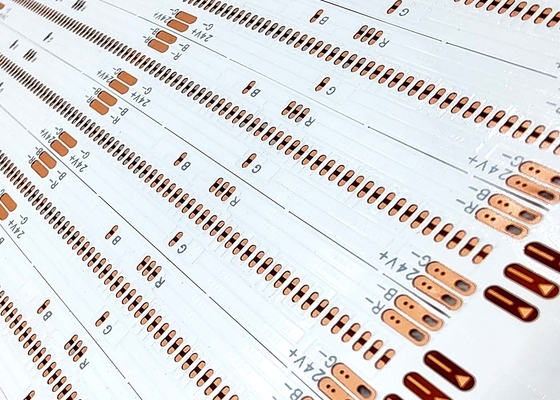

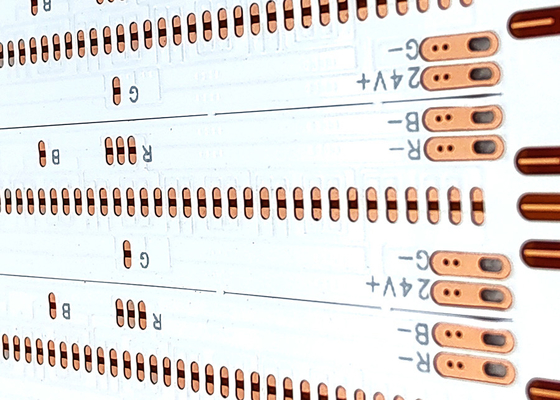

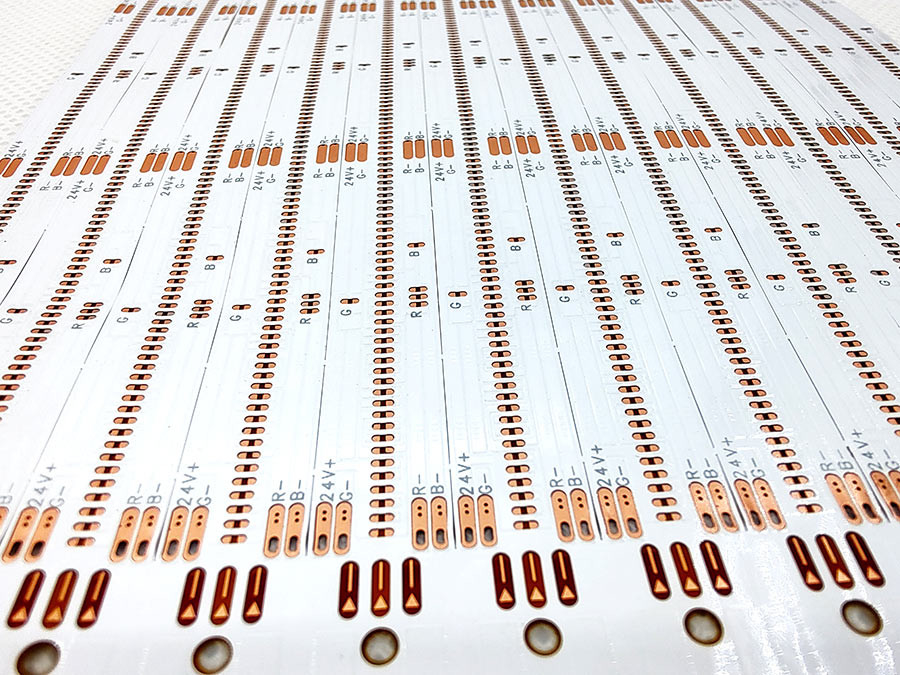

Название продукта:Печатная плата COB светодиодной ленты
Особенности продукта: Двухслойная плата, двустороннее пленочное покрытие, белая доска, черный текст, антиоксидант OSP

Технические характеристики продукта:

1. Мы являемся производителем гибких печатных плат и FPC, в соответствии с вашими потребностями для настройки различной толщины материала и требований процесса Бесконечная печатная плата COB светодиодной ленты, красочная светодиодная лента FPC  и другие гибкие печатные платы со светодиодами односторонние, двусторонние и многослойные.

2. Хорошая гибкость и устойчивость к изгибам

Завод имеет профессиональный тестер на изгиб, каждая партия материалов проходит

Десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

Параметры проектирования FPC

Основные технические параметры:

1. О Размеры:

Прецизионная FPC: максимальный размер 240X500 мм (предел 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240. максимальная длина 100 метров.

2. Количество слоев на плате Однослойная структура платы проста и обычно используется в промышленном контроле, электронных приборах и других областях с относительно простыми схемами.

• По сравнению с однослойной FPC, двусторонние платы имеют два слоя медной фольги, увеличенные переходные отверстия и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.
• 3. Цвет

маски для пайки Цвета маски для пайки FPC: желтый, черный и белый. Рекомендуется использовать желтый, желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

Прецизионные FPC однопанельные варианты включают 18 мкм (0,5 унции) и 35 мкм (1 унция);

• Двухслойная плата прецизионной FPC может быть выбрана из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Обычная FPC однопанель может выбрать 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Обычные двухслойные платы FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.
• 5. Минимальная ширина линии/расстояние между линиями

В обычных условиях, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультация

16 лет сосредоточены на проектировании и производстве гибких печатных плат FPC, чтобы предоставить клиентам индивидуальные решения, проектные чертежи, разработку новых продуктов и оказать соответствующую техническую поддержку.

2. Предложение

Образец или оптовая цитата одного и того же типа технологии, материалов, передовых технологий, ценовые уступки, в значительной степени для клиентов, чтобы сэкономить затраты.

3. Профессия

Наша компания имеет передовое оборудование и технологию производства из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштаб. Наша фабрика занимает площадь около 20 000 квадратных метров, с более чем 800 сотрудниками и 50 старшими техническими специалистами.

4. Дизайн

Предоставьте клиентам решения для завершения ряда международных систем сертификации, может предоставить производство подложек, проводку, проектирование принципов, пресс-формы, патчи, плагины и одноэтапное обслуживание открытой стальной сетки, 16 лет профессионального и технического уровня осаждения, достойного вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по настройке, компания имеет ускоренную производственную линию, например: образцы двухпанельных гибких печатных плат могут быть завершены в течение 5-7 дней.

Сертификаты и награды

Пожалуйста, обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi - профессиональный производитель печатных плат с 16-летней историей в Китае. Наши продукты обновляются и модернизируются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по настройке, Если вы заинтересованы в нашей продукции, пожалуйста, сообщите нам свои требования, мы поможем вам предоставить профессиональные решения, производство подложек, проводку, проектирование принципов, пресс-формы, патчи, плагины и другие услуги в одном окне.
