Подробная информация о продукции

Домой продукты

Настраиваемая плата контурных PCB с хорошей гибкостью и двойным слоем для применения в светодиодных лентах

Name: Настраиваемая плата контурных PCB с хорошей гибкостью и двойным слоем для применения в светодиодных лентах
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ054
Availability: InStock

Наименование марки:	HONGQI
Номер модели:	HQ054
МОК:	500 шт.
цена:	Подлежит обсуждению
Время доставки:	Подлежит обсуждению
Условия оплаты:	L/C, D/A, T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Гуандун, Китай

Сертификация:

CE,CCC

Изоляционный материал:

органическая смола

Основные материалы:

Медь

Количество слоев::

Двусторонний

Толщина изоляции слоя::

тонкая тарелка

Технология обработки:

рулонная фольга

Оплачиваемые свойства::

Уровень пожарной защиты V0

Толщина пластины:

0,25 мм±0,05

Маркетинговый метод:

Прямые продажи с фабрики

Изоляционная смола:

Полиимидная смола (ПИ)

Толщина изоляции:

обычная доска

Другие услуги:

поддержка индивидуальных услуг

Механическая жесткость::

Гибкий

область применения:

Используется в медицинском оборудовании, красоте и здоровье, мобильных телефонах, автомобильных инст

Упаковывая детали:

Заполненные прочными бумажными чехлами

Поставка способности:

100000 штук в месяц

Выделить:

Настраиваемая COB FPCB

Светодиодная лента COB FPCB

Настраиваемая печатная плата FPCB

Описание продукта

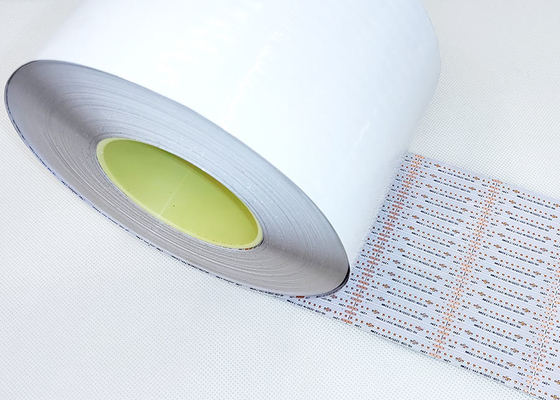

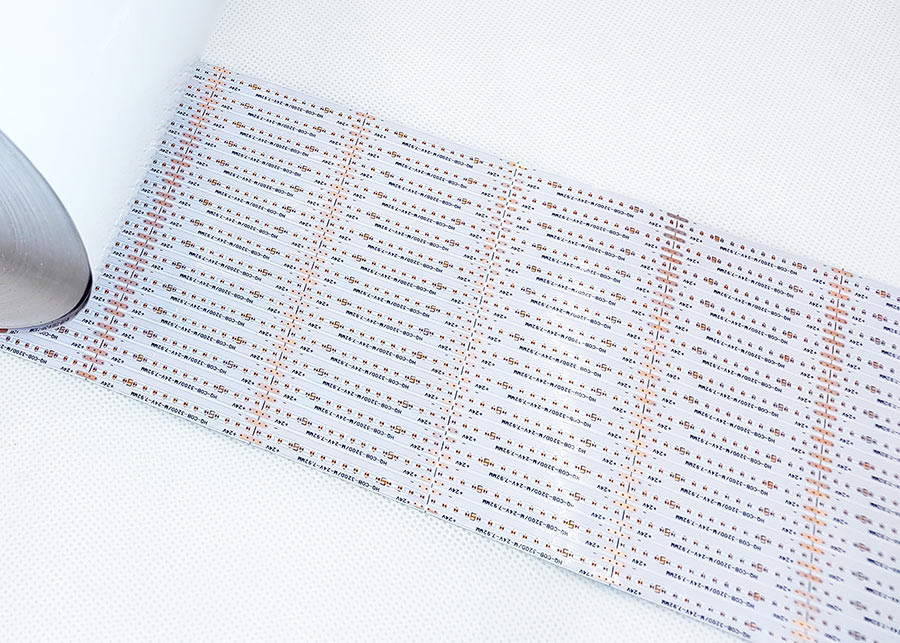

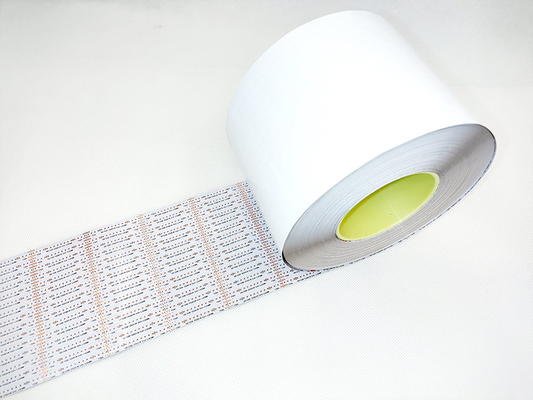

Гибкая светодиодная лента COB FPCB

Гибкая печатная плата COB с отличной гибкостью и устойчивостью для применения в печатных платах светодиодных лент.

Технические характеристики продукта

Модель: HQ054

Наименование продукта: Печатная плата светодиодной ленты COB бесконечной длины

Особенности продукта: Двухслойная плата, двухстороннее покрытие пленкой, белая доска, черный текст, антиоксидант OSP

Ключевые особенности

Изготовление гибких печатных плат по индивидуальному заказу с различными толщинами материалов и требованиями к процессу
Доступны в одностороннем, двухстороннем и многослойном исполнении
Отличная гибкость и устойчивость к изгибу
Профессиональный контроль качества с десятками тысяч испытаний на изгиб перед массовым производством

Параметры проектирования FPC

Размеры

Прецизионная FPC: Максимальный размер 240×500 мм (предел 250×500 мм), без минимального ограничения размера

Рулонный материал: Максимальная ширина 240 мм, максимальная длина 100 метров

Слои платы

Тип слоя	Характеристики	Применение
Однослойная плата	Простая структура	Промышленное управление, электронные приборы, простые схемы
Двухслойная плата	Два слоя медной фольги, увеличенное количество переходных отверстий, проводящие пути	Мобильные телефоны, автомобильные приборы, сложные продукты

Цвета паяльной маски

Цвет	Характеристики	Применение
Желтый	Подходит для большинства продуктов	Различные кабельные изделия
Черный	Высококачественный, светопоглощающий	Автомобили, мобильные телефоны, светодиодные дисплеи
Белый	Дополнительное белое покрытие для отражения	Светильники, светодиодные дисплеи, медицинские косметические продукты

Толщина медной фольги

Тип платы	Доступные варианты толщины
Прецизионная FPC односторонняя	18 мкм (0,5 унции), 35 мкм (1 унция)
Прецизионная FPC двухслойная	12 мкм (0,33 унции), 18 мкм (0,5 унции), 35 мкм (1 унция)
Обычная FPC односторонняя	18 мкм, 25 мкм, 35 мкм (1 унция), 50 мкм
Обычная FPC двухслойная	18-25 мкм, 25-25 мкм, 35-35 мкм, 35-70 мкм

Минимальная ширина/расстояние между проводниками

Рекомендуется минимум 3 мил для оптимальных результатов производства

Процесс обслуживания

Консультации

16 лет опыта в проектировании и производстве гибких печатных плат FPC. Мы предоставляем индивидуальные решения, проектные чертежи, разработку новых продуктов и техническую поддержку.

Предложение

Конкурентоспособные цены на образцы или серийное производство с использованием передовых технологий и материалов, помогающие клиентам значительно сэкономить.

Профессиональное производство

Современное оборудование из Германии, Японии и Тайваня. Профессиональное крупномасштабное производство на предприятии площадью 20 000 квадратных метров, с более чем 800 сотрудниками и 50 старшими техническими экспертами.

Дизайнерские услуги

Комплексные решения, включая производство подложек, монтаж проводников, проектирование принципиальных схем, изготовление пресс-форм, SMT, установку разъемов и изготовление трафаретов. Доступна международная сертификация системы.

Изготовление образцов

Специализированные услуги по изготовлению и настройке образцов FPC. Доступна ускоренная производственная линия - образцы двухсторонних гибких печатных плат изготавливаются в течение 5-7 дней.

Сертификаты и награды

Все фотографии на этом сайте являются подлинными. Возможны незначительные цветовые различия из-за освещения, углов съемки и различий в разрешении дисплея. GongDong HongQi является профессиональным производителем печатных плат с 16-летним опытом работы в Китае. Наши продукты ежегодно постоянно обновляются и совершенствуются. Мы специализируемся на всех видах услуг по изготовлению и настройке образцов FPC. Если вы заинтересованы в наших продуктах, пожалуйста, поделитесь своими требованиями - мы предоставим профессиональные решения, включая производство подложек, монтаж проводников, проектирование принципиальных схем, изготовление пресс-форм, SMT, установку разъемов и комплексные комплексные услуги. Свяжитесь с нами онлайн или по электронной почте для получения индивидуального обслуживания от нашей профессиональной команды продаж.
