Печатная плата для гибкой светодиодной ленты COB бесконечной длины, подходит для сборки печатных плат светодиодов

Описание продукта:

Модель продукта:HQ053

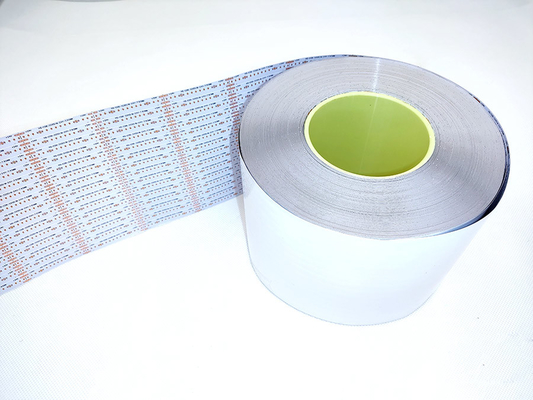

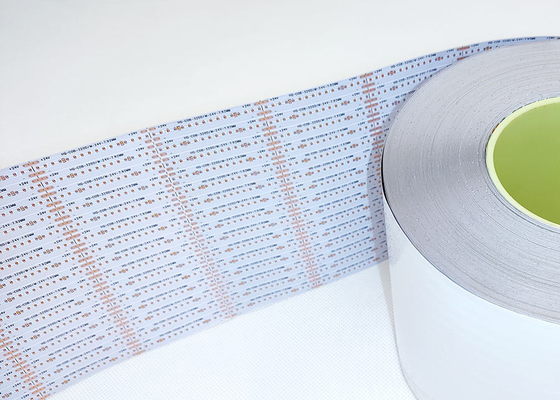

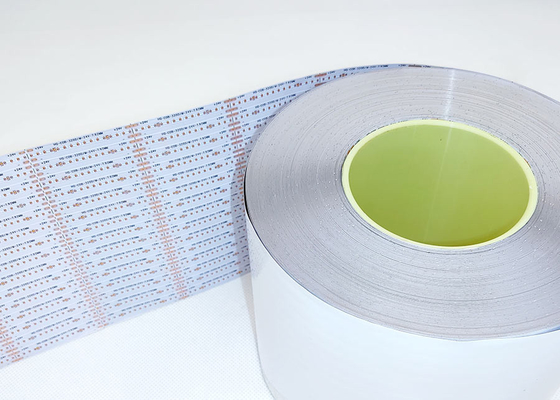

Название продукта:Печатная плата для гибкой светодиодной ленты COB бесконечной длины
Особенности продукта: Двухслойная плата, двухстороннее покрытие пленкой, белая доска, черный текст, антиоксидант OSP

Технические характеристики продукта:

1. Мы являемся производителем гибких печатных плат и FPC. В соответствии с вашими потребностями мы можем изготовить печатные платы для гибких светодиодных лент COB бесконечной длины с различной толщиной материала и технологическими требованиями, цветные гибкие печатные платы для светодиодных лент и другие гибкие печатные платы для светодиодов с односторонней, двухсторонней и многослойной структурой.

2. Хорошая гибкость и устойчивость к изгибу

На заводе имеется профессиональный испытатель на изгиб. Каждая партия материалов проходит

десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

Параметры конструкции FPC

Основные технические параметры:

1. О Размеры:

Прецизионная FPC: максимальный размер 240X500 мм (предельный размер 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная плата имеет простую структуру и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина

• фольги
• Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухсторонние прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;

Двухсторонние обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина/расстояние между проводниками

При нормальных обстоятельствах, чем меньше расстояние, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации

16 лет опыта в проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение

Цены на образцы или партии той же технологии, материалов, передовых технологий, скидки, что значительно экономит затраты клиентов.

3. Профессионализм

Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наша фабрика занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.

4. Проектирование

Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность предоставления услуг по производству подложек, монтажу, проектированию принципиальных схем, изготовлению пресс-форм, монтажу поверхностных компонентов, установке компонентов и изготовлению трафаретов для открытой сварки. 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу. Компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.

Сертификаты и награды

Обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и совершенствуются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по индивидуальному заказу. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам ваши требования, и мы поможем вам предоставить профессиональные решения, производство подложек, монтаж, проектирование принципиальных схем, изготовление пресс-форм, монтаж поверхностных компонентов, установку компонентов и другие комплексные услуги.пожалуйста, свяжитесь с нами онлайн или отправьте нам электронное письмо,и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж.
