Модель продукта: HQ045

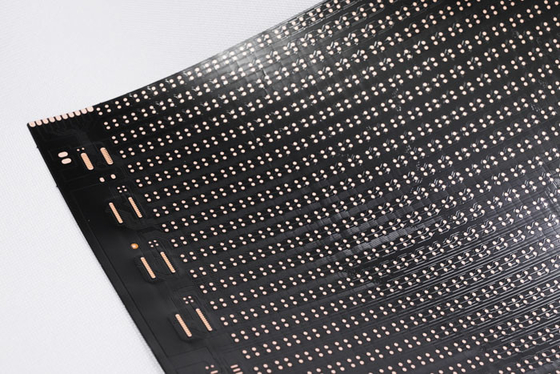

Название продукта: Гибкий светодиодный дисплей FPC
Особенности продукта: Двухслойная печатная плата, двусторонняя черная пленка, черный текст, поверхностный антиоксидант OSP

1. Мы являемся производителем гибких печатных плат и FPC, по вашим потребностям мы можем изготовить светодиодные ленты FPC из различных материалов различной толщины и с различными технологическими требованиями, прецизионные FPC, цветные светодиодные ленты FPC и другие гибкие печатные платы для светодиодов с односторонней, двусторонней и многослойной конструкцией.
2. Хорошая гибкость и устойчивость к изгибу
На заводе имеется профессиональный испытатель на изгиб, каждая партия материалов проходит десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

1. О размерах:
Прецизионные FPC: Максимальный размер составляет 240x500 мм (предельный размер 250x500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.
2. Количество слоев на плате

• Однослойная конструкция платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двусторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски
Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.
4. Толщина медной фольги

• Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двусторонние прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двусторонние обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/расстояние между линиями
При нормальных обстоятельствах, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.
