Как спроектировать печатную плату?

Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, проектирование печатных плат, гибкие светодиодные дисплеи, электронные печатные платы, сборку печатных плат, сборку печатных плат и так далее.

Описание продукта:

Модель продукта: HQ040

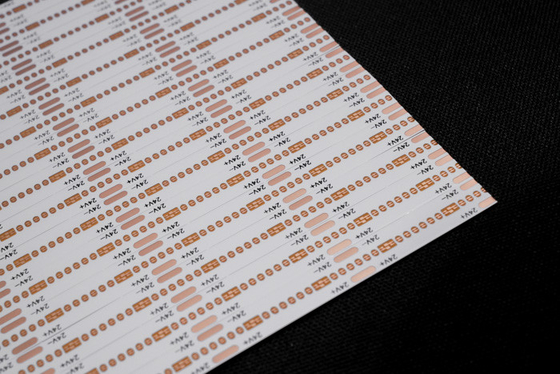

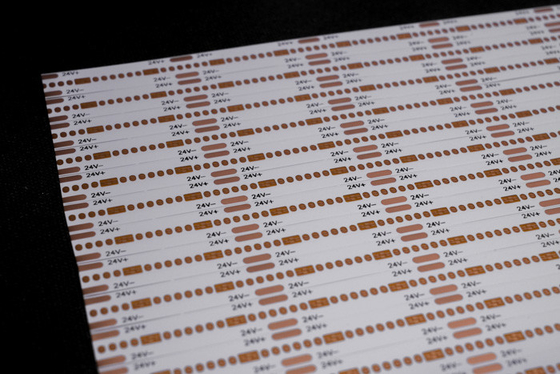

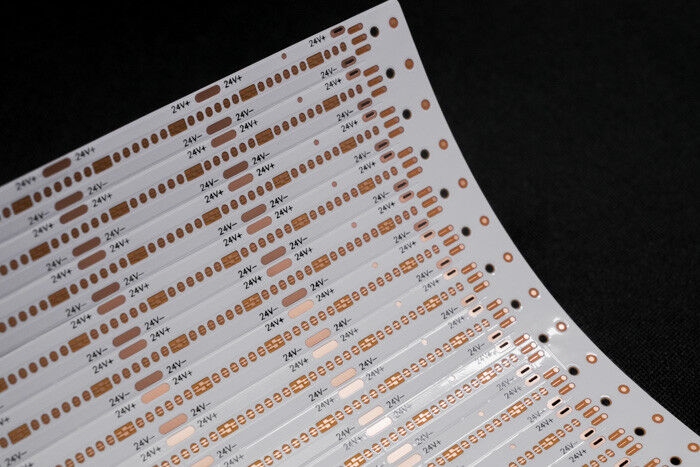

Название продукта: Плата светодиодной ленты
Характеристики продукта: Двухслойная печатная плата, двусторонняя белая пленка, черный текст, антиоксидант OSP

Технические характеристики продукта:

1. Мы являемся производителем гибких печатных плат и FPC, по вашим потребностям мы можем изготовить на заказ FPC светодиодной ленты с различной толщиной материала и технологическими требованиями, прецизионные FPC, цветные светодиодные ленты FPC и другие гибкие печатные платы со светодиодами односторонние, двусторонние и многослойные.

2. Хорошая гибкость и устойчивость к изгибу

На заводе имеется профессиональный тестер на изгиб, каждая партия материалов проходит десятки тысяч испытаний на изгиб перед массовым производством для обеспечения качества продукции.

Параметры проектирования FPC

Основные технические параметры:

1. О размерах:

Прецизионные FPC: Максимальный размер 240X500 мм (предельный 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная структура платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двусторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

• Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двусторонние прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двусторонние обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина/расстояние между линиями

При нормальных обстоятельствах, чем меньше размер, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации

   16 лет сосредоточения на проектировании и разработке гибких печатных плат FPC и производстве, чтобы предоставить клиентам индивидуальные решения, проектные чертежи, разработку новых продуктов и соответствующую техническую поддержку.

2. Предложение

   Предложение образцов или партий той же технологии, материалов, передовых технологий, ценовых уступок, что значительно экономит затраты клиентов.

3. Профессионализм

   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабы. Наш завод занимает площадь почти 20 000 квадратных метров, имеет более 800 сотрудников и 50 старших технических специалистов.

4. Проектирование

   Предоставляем решения клиентам для завершения ряда международных системных сертификаций, можем предоставить производство подложек, монтаж, проектирование принципиальных схем, изготовление пресс-форм, поверхностный монтаж, пайку и изготовление трафаретов для открытой сетки - комплексное обслуживание, 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.

5. Изготовление образцов

   Мы специализируемся на услугах по изготовлению образцов и индивидуальному заказу FPC, компания имеет ускоренную производственную линию, например: образцы двусторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.
