Как разработать печатную плату?

Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, проектирование печатных плат, гибкие светодиодные дисплеи, электронные печатные платы, сборку печатных плат, сборку печатных плат, схемы для домашних косметических масок и устройств для роста волос и т. д.

Индивидуальная печатная плата для косметической маски, фотонная косметическая маска FPC с двухслойной платой

Описание продукта:

Модель продукта: HQ017

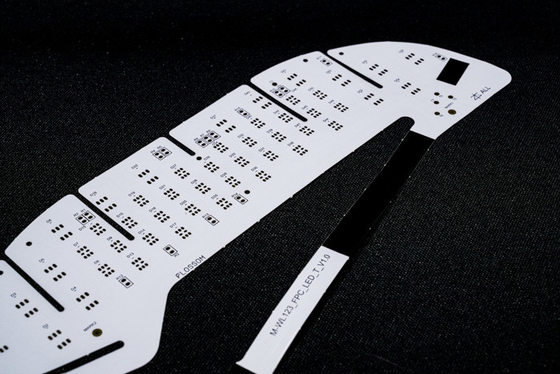

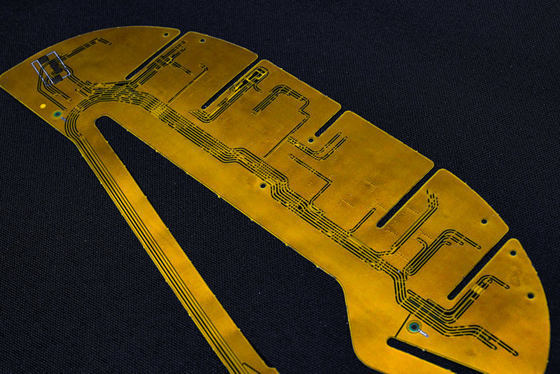

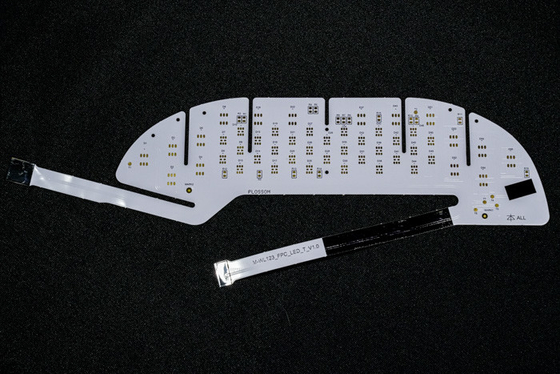

Название продукта: Фотонная косметическая маска FPC / Печатная плата светодиодной косметической маски

Характеристики продукта: Двухслойная плата, двухсторонняя пленка, белая доска, черный текст, антиоксидант OSP

Технические характеристики продукта:

• В соответствии с вашими потребностями мы можем изготовить на заказ гибкие печатные платы для светодиодных масок с различной толщиной материала и технологическими требованиями, а также односторонние и двухсторонние многослойные платы для светодиодных масок.
• Хорошая гибкость и устойчивость к изгибу

  На заводе есть профессиональный тестер изгиба, каждая партия материалов проходит десятки тысяч испытаний на изгиб перед массовым производством

Параметры проектирования FPC

Основные технические параметры:

1. О размерах:

• Прецизионные FPC: Максимальный размер составляет 240x500 мм (предельный размер 250x500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Однослойная плата имеет простую структуру и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

• Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

• Варианты односторонних прецизионных FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухслойные прецизионные FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние обычные FPC могут быть выбраны из 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Двухсторонние обычные FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии/расстояние между линиями

• При нормальных обстоятельствах, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультации

   16 лет сосредоточения на проектировании и разработке гибких печатных плат FPC и производстве, чтобы предоставлять клиентам индивидуальные решения, проектные чертежи, разработку новых продуктов и оказывать соответствующую техническую поддержку.

2. Предложение

   Образец или оптовая цитата того же типа технологии, материалов, передовых технологий, ценовых уступок, значительно экономящих затраты клиентов.

3. Профессионализм

   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабы. Наш завод занимает площадь почти 20 000 квадратных метров, насчитывает более 800 сотрудников и 50 старших технических специалистов.

4. Проектирование

   Предоставляем клиентам решения для получения множества международных системных сертификатов, можем предоставить производство подложек, проводку, проектирование принципиальных схем, изготовление пресс-форм, монтаж компонентов, пайку и изготовление трафаретов в одном месте, 16 лет профессионального и технического уровня, достойные вашего выбора и доверия.

5. Изготовление образцов

   Мы специализируемся на услугах по изготовлению образцов и индивидуальному заказу FPC. Компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.

Сертификаты и награды

Обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi является профессиональным производителем печатных плат с 16-летней историей в Китае. Наши продукты обновляются и модернизируются каждый год, и мы специализируемся на всех видах услуг по изготовлению образцов и индивидуальному заказу FPC. Если вы заинтересованы в наших продуктах, пожалуйста, сообщите нам ваши требования, мы поможем вам предоставить профессиональные решения, производство подложек, проводку, проектирование принципиальных схем, изготовление пресс-форм, монтаж компонентов, пайку и другие услуги в одном месте.

пожалуйста, свяжитесь с нами онлайн или по электронной почте, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж. Спасибо за ваше время.
