Как создать ПХБ-карту?

Мы являемся производителями гибких печатных плат, мы можем предоставить гибкую печатную плат FPC, гибкую печатную плат FPC, печатную плат HDI, световую полосу SMD, световую полосу COB,Дизайн платы ПКБ, гибкий светодиодный дисплей, электронные печатные платформы, печатные схемы, схемы карт, домашние маски для красоты, устройства для роста волос и так далее.

Описание продукта:

Модель продукта:HQ007

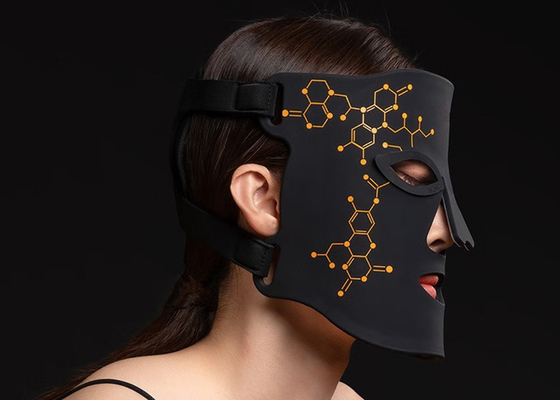

Наименование продукта: Устройство фотоновой красоты FPC /Подсветочная маска красоты
Особенности продукта:Двухслойная доска, двустороннее пленочное покрытие, доска, черный текст, антиоксидант OSP

Спецификация продукта:

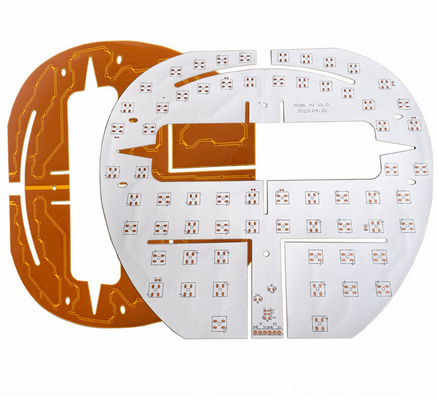

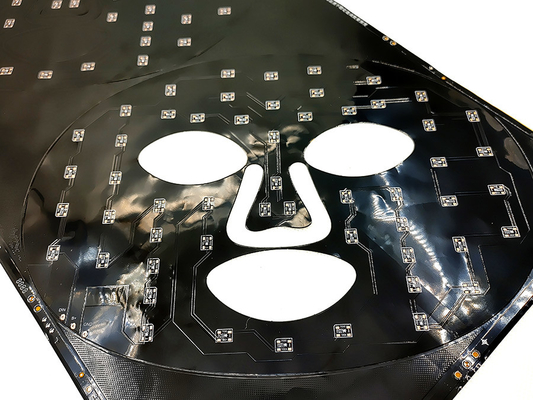

1. В соответствии с вашими потребностями настройки различных толщины материала и процесса требования светодиодные гибкие маски платы, светодиодные маски односторонние и двусторонние многослойные проводки.

2. Хорошая гибкость и устойчивость к изгибу

На фабрике есть профессиональный тестер изгиба, каждая партия материалов через

Десятки тысяч испытаний на изгиб перед массовым производством

Параметры проектирования FPC

Основные технические параметры:

1Около. Размеры:

Прецизия FPC: максимальный размер 240X500 мм (ограничение 250X500 мм), и нет ограничения на минимальный размер.

2Номер. из слои на доске

• Структура однослойной доски проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойной ПФК, двусторонние платы имеют два слоя медной фольги, увеличенные виасы и сформированные проводящие пути.Автомобильные приборы и другие изделия.

3Солдат. цвет маски

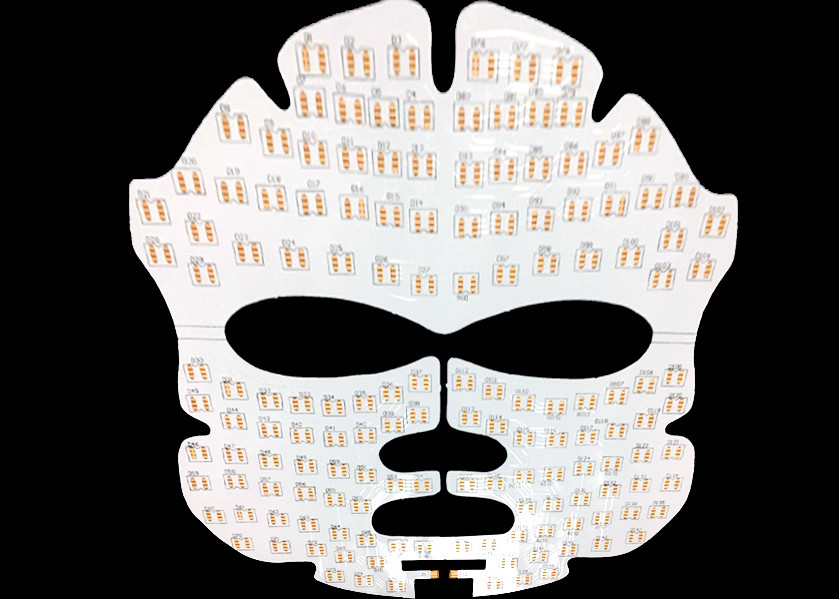

Цвета сварной маски FPC желтые, черные и белые.Предлагается использовать желтую,Желтая пленка подходит для подавляющего большинства продуктов,таких как различные кабельные продукты.Черная пленка обычно используется в высококачественных или светопоглощающих продуктахБелая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения.например, светильники, светодиодные дисплеи, медицинские косметические изделия и т.д.

4. Толщина медной фольги

• Оптимизация однопанельной панели FPC с высокой точностью включает в себя 18 мм (0,5 унции) и 35 мм (1 унция);
• Доска с двойным слоем FPC с высокой точностью может быть выбрана из 12ум (0,33 унций), 18ум (0,5 унций) и 35ум (1 унций).
• Обычная однопанельная панель FPC может выбирать 18um/25um/35um (1 унция)/50um;
• Обычные двуслойные платы FPC можно выбрать из 18-25um, 25-25um, 35-35um или 35-70um.

5Минимальная ширина линии/расстояние между линиями

При нормальных условиях, чем меньше сложность, тем выше уровень дефекта, и обычно рекомендуется использовать не менее 3 миллилитров.

Процесс обслуживания

1Консультации

16 лет сосредоточиться на FPC гибкий дизайн платы и R & D производства, чтобы предоставить клиентам персонализированные решения, чертежи дизайна,Разработка новых продуктов и оказание соответствующей технической поддержки.

2- Предложение.

Образец или предложение партии одного и того же типа технологии, материалов, передовых технологий, ценовых уступок, значительно для клиентов, чтобы сэкономить расходы.

3Профессия

Наша компания имеет Германию, Японию, Тайвань и другие регионы передового оборудования и технологии производства, профессионального производства, масштаб.с более чем 800 сотрудниками и 50 старшими техническими специалистами.

4.Проектирование

Предоставлять решения для клиентов для завершения ряда международных систем сертификации, может обеспечить производство субстрата, проводки, дизайн принципа, формы, пластырь,сервис с одной остановкой для подключения и открытой стальной сетки, 16 лет профессионального и технического уровня, достойный вашего выбора и доверия.

5.Выборка образцов

Мы специализируемся на производстве образцов FPC и настройке услуг, у компании есть ускоренная производственная линия, например: гибкие схемы платы двойной панели образцы могут быть завершены в течение 5-7 дней.

Удостоверения и награды

Обратите внимание:

Из-за изменений освещения, угла съемки и разрешения дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации.GongDong HongQi является профессиональным производителем платок с 16-летней историей в КитаеНаши продукты обновляются и модернизируются каждый год и мы специализируемся на всевозможных услугах по производству образцов FPC и настройке, если вы заинтересованы в наших продуктах,Пожалуйста, сообщите нам ваши требования., мы поможем вам предоставить профессиональные решения, производство подложки, проводки, принцип дизайна, формы, пластырь, плагин и другие единый сервис.

Пожалуйста, свяжитесь с нами онлайн или по электронной почте.и мы предоставим вам индивидуальный сервис от нашей профессиональной команды продаж.Спасибо за ваше время.
