Как спроектировать печатную плату?

Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, проектирование печатных плат, гибкие светодиодные дисплеи, электронные печатные платы, сборку печатных плат, сборку печатных плат, схемы для домашних косметических масок и устройств для роста волос и т. д.

Описание продукта:

Модель продукта: HQ007

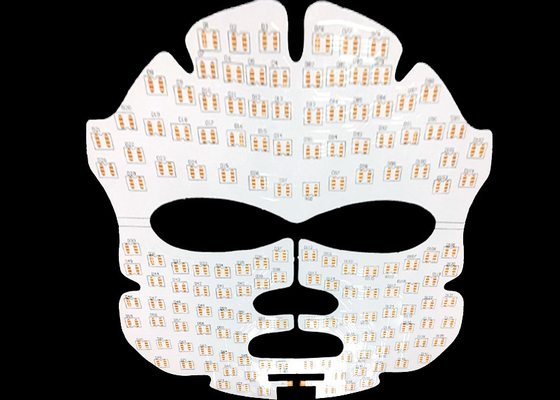

Название продукта: Фотонный косметический прибор FPC / Печатная плата светодиодной косметической маски

Особенности продукта: Двухслойная плата, двухстороннее покрытие пленкой, белая доска, черный текст, антиоксидант OSP

Технические характеристики продукта:

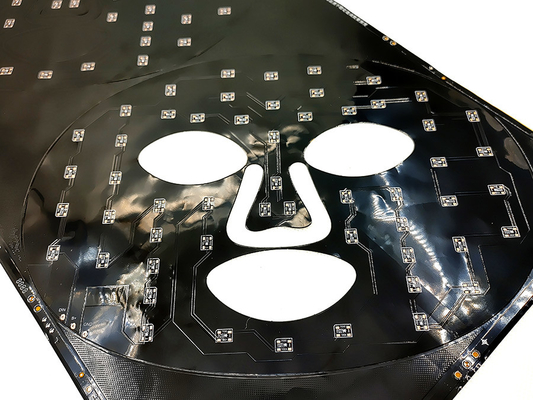

1. В соответствии с вашими потребностями для настройки печатной платы светодиодной гибкой маски с различной толщиной материала и технологическими требованиями, односторонние и двухсторонние многослойные схемы светодиодной маски.

2. Хорошая гибкость и устойчивость к изгибу

На заводе есть профессиональный тестер на изгиб, каждая партия материалов проходит

Десятки тысяч испытаний на изгиб перед массовым производством

Параметры проектирования FPC

Основные технические параметры:

1. О размерах:

Прецизионная FPC: Максимальный размер 240X500 мм (предельный 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество слоев на плате

• Структура однослойной платы проста и обычно используется в промышленном управлении, электронных приборах и других областях с относительно простыми схемами.
• По сравнению с однослойными FPC, двухсторонние платы имеют два слоя фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

3. Цвет паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д.

4. Толщина медной фольги

• Варианты односторонних плат прецизионной FPC включают 18 мкм (0,5 унции) и 35 мкм (1 унция);
• Двухсторонние платы прецизионной FPC могут быть выбраны из 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).
• Односторонние платы обычной FPC могут быть выбраны из 18 мкм / 25 мкм / 35 мкм (1 унция) / 50 мкм;
• Двухсторонние платы обычной FPC могут быть выбраны из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.

5. Минимальная ширина линии / расстояние между линиями

При нормальных обстоятельствах, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. 1. Консультация

   16 лет специализации на проектировании и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, проектных чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. 2. Предложение

   Предложение образцов или партий того же типа технологии, материалов, передовых технологий, льготных цен, что значительно экономит затраты клиентов.

3. 3. Профессионализм

   Наша компания имеет передовое оборудование и производственные технологии из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштабирование. Наш завод занимает площадь почти 20 000 квадратных метров, насчитывает более 800 сотрудников и 50 старших технических специалистов.

4. 4. Проектирование

   Предоставление решений клиентам для завершения ряда международных системных сертификаций, возможность производства подложек, монтажа, проектирования схем, изготовления пресс-форм, поверхностного монтажа, установки компонентов и изготовления трафаретов для открытой стали - комплексное обслуживание. 16 лет профессионального и технического опыта, достойные вашего выбора и доверия.

5. 5. Изготовление образцов

   Мы специализируемся на изготовлении образцов FPC и услугах по индивидуальному заказу, компания имеет ускоренную производственную линию, например: образцы двухсторонних гибких печатных плат могут быть изготовлены в течение 5-7 дней.
