Оптовая продажа 24V светодиодной ленты гибкой печатной платы с 30 светодиодными элементами, двухсторонней платой FPCB

Описание продукта:

Модель продукта:HQ30118
Название продукта: Гибкая печатная плата для светодиодной ленты
Особенности продукта:2835-60LEDS/PCS-10*503-24V

Двухслойная плата с двухсторонней белой пленкой, черным символом, OSP антиоксидант

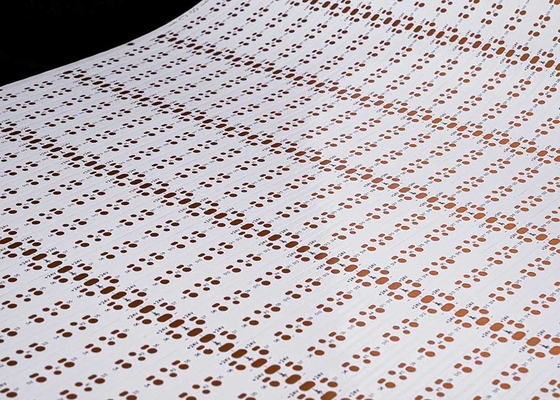

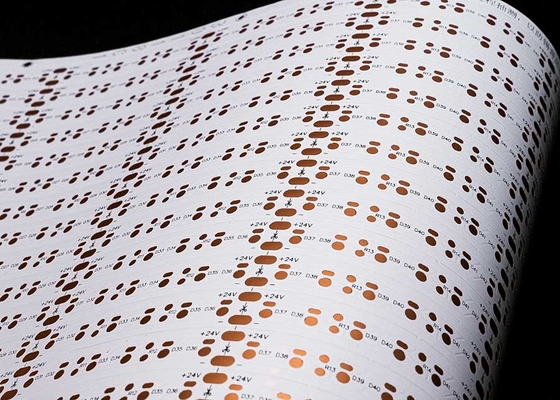

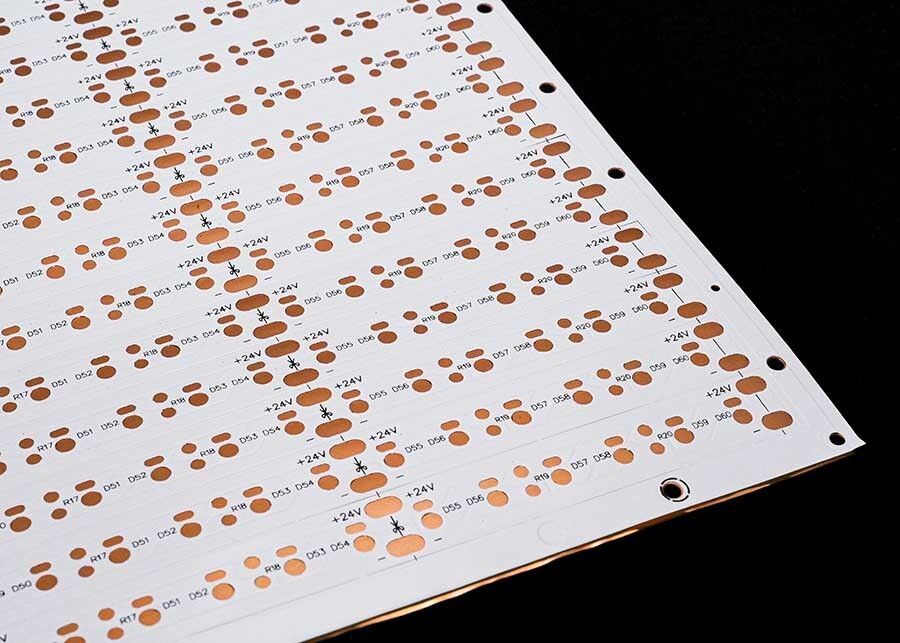

Технические характеристики продукта: 2835 Гибкая печатная плата для светодиодной ленты, 60 светодиодных элементов на штуку, размер: 10*503 мм, двухсторонняя плата 24 В, белая пленка FPCB

Параметры проектирования FPC

Основные технические параметры:

1. О размерах: Прецизионная FPC: максимальный размер 240X500 мм (предел 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество

слоев на плате Однослойная структура платы проста и обычно используется в промышленном контроле, электронных приборах и других областях с относительно простыми схемами. По сравнению с однослойной FPC, двухсторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

• 3. Цвет
• паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д. 4. Толщина медной фольги

Для прецизионной FPC с одной панелью доступны варианты 18 мкм (0,5 унции) и 35 мкм (1 унция);

Для прецизионной двухслойной платы FPC можно выбрать 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).

• Обычная FPC с одной панелью может выбрать 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Обычные двухслойные платы FPC можно выбрать из 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.
• 5. Минимальная ширина линии/расстояние между линиями
• В обычных условиях, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультация

16 лет специализации на проектировании, исследованиях и разработке гибких печатных плат FPC, предоставление клиентам индивидуальных решений, разработка чертежей, разработка новых продуктов и предоставление соответствующей технической поддержки.

2. Предложение

Образец или оптовая котировка одного и того же типа технологии, материалов, передовых технологий, ценовые льготы, значительно для клиентов, чтобы сэкономить затраты.

3. Профессионализм

Наша компания имеет передовое оборудование и технологии производства из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштаб. Наша фабрика занимает площадь около 20 000 квадратных метров, с более чем 800 сотрудниками и 50 старшими техническими специалистами.

4. Дизайн

Предоставление решений клиентам для завершения ряда международных систем сертификации, может обеспечить производство подложек, проводку, проектирование принципов, пресс-формы, монтаж, вставку и открытие стальной сетки, комплексное обслуживание, 16 лет профессионального и технического уровня, достойного вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по настройке, компания имеет ускоренную производственную линию, например: образцы двухслойных гибких печатных плат могут быть завершены в течение 5-7 дней.

Сертификаты и награды

Пожалуйста, обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi - профессиональный производитель печатных плат с 16-летней историей в Китае. Наши продукты обновляются и улучшаются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по настройке. Если вы заинтересованы в нашей продукции, пожалуйста, сообщите нам ваши требования, мы поможем вам предоставить профессиональные решения, производство подложек, проводку, проектирование принципов, пресс-формы, монтаж, вставку и другие комплексные услуги.

пожалуйста, свяжитесь с нами онлайн или по электронной почте,

и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж.

Спасибо за ваше время.
