Как спроектировать печатную плату?
Мы являемся профессиональными производителями гибких печатных плат, можем предоставить гибкие печатные платы FPC, гибкие печатные платы FPC, печатные платы HDI, светодиодные ленты SMD, светодиодные ленты COB, дизайн печатных плат, гибкие светодиодные экраны, электронные печатные платы, сборку печатных плат, сборку плат и так далее.

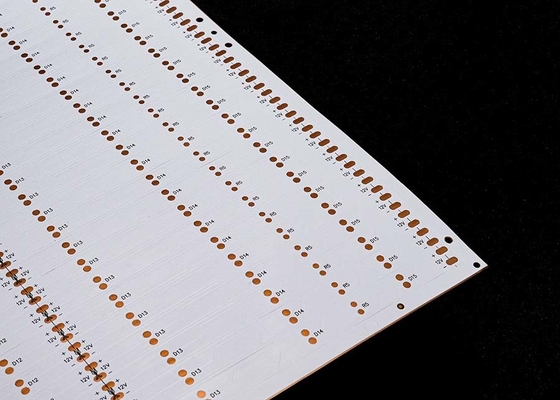

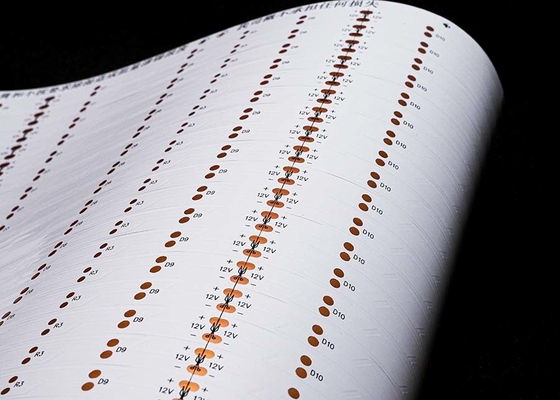

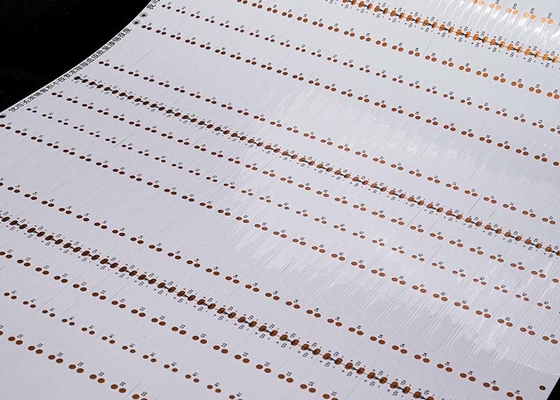

Гибкая светодиодная лента 3528 с двусторонней белой пленкой и черным символом

Описание продукта:

Модель продукта:HQ30048
Название продукта: Гибкая светодиодная лента
Особенности продукта: Двухслойная плата с двусторонней белой пленкой, черный символ, антиоксидант OSP

Технические характеристики продукта:3528, 15 светодиодов на штуку, размер: 8*503 мм, 12 В, двусторонняя плата, белая пленка FPCB

Параметры конструкции FPC

Основные технические параметры:

1. О размерах: Прецизионная FPC: максимальный размер 240X500 мм (предел 250X500 мм), минимальный размер не ограничен. Рулонный материал: максимальная ширина 240 мм, максимальная длина 100 метров.

2. Количество

слоев на плате Однослойная конструкция платы проста и обычно используется в промышленном контроле, электронных приборах и других областях с относительно простыми схемами. По сравнению с однослойной FPC, двухсторонние платы имеют два слоя медной фольги, увеличенное количество переходных отверстий и сформированные проводящие пути. Они обычно используются в мобильных телефонах, автомобильных приборах и других продуктах.

• 3. Цвет
• паяльной маски

Цвета паяльной маски FPC: желтый, черный и белый. Рекомендуется использовать желтый. Желтая пленка подходит для подавляющего большинства продуктов, таких как различные кабельные изделия. Черная пленка обычно используется в высококачественных или светопоглощающих продуктах, таких как автомобили, мобильные телефоны, светодиодные дисплеи и т. д. Белая пленка имеет дополнительный слой белого покрытия по сравнению с желтой пленкой и часто используется в продуктах, требующих отражения, таких как осветительные приборы, светодиодные дисплеи, медицинские косметические продукты и т. д. 4. Толщина медной фольги

Для прецизионных FPC с одной панелью доступны варианты 18 мкм (0,5 унции) и 35 мкм (1 унция);

Для прецизионных двухслойных плат FPC можно выбрать 12 мкм (0,33 унции), 18 мкм (0,5 унции) и 35 мкм (1 унция).

• Обычные FPC с одной панелью могут быть выбраны 18 мкм/25 мкм/35 мкм (1 унция)/50 мкм;
• Обычные двухслойные платы FPC можно выбрать 18-25 мкм, 25-25 мкм, 35-35 мкм или 35-70 мкм.
• 5. Минимальная ширина линии/расстояние между линиями
• В обычных условиях, чем меньше сложность, тем выше процент брака, и обычно рекомендуется использовать не менее 3 мил.

Процесс обслуживания

1. Консультация

16 лет специализируемся на разработке и производстве гибких печатных плат FPC, предоставляем клиентам индивидуальные решения, проектные чертежи, разработку новых продуктов и оказываем соответствующую техническую поддержку.

2. Предложение

Образец или оптовая цитата одного и того же типа технологии, материалов, передовых технологий, ценовые льготы, значительно экономят затраты для клиентов.

3. Профессионализм

Наша компания имеет передовое оборудование и технологию производства из Германии, Японии, Тайваня и других регионов, профессиональное производство, масштаб. Наша фабрика занимает площадь около 20 000 квадратных метров, в ней работает более 800 сотрудников и 50 старших технических специалистов.

4. Дизайн

Предоставляем клиентам решения для завершения ряда международных систем сертификации, можем предоставить производство подложек, разводку, проектирование принципиальных схем, пресс-формы, монтаж, вставку и одноэтапное обслуживание открытых стальных сеток, 16 лет профессионального и технического опыта, достойного вашего выбора и доверия.

5. Изготовление образцов

Мы специализируемся на изготовлении образцов FPC и услугах по настройке, компания имеет ускоренную производственную линию, например: образцы двухслойных гибких печатных плат могут быть завершены в течение 5-7 дней.

Сертификаты и награды

Пожалуйста, обратите внимание:

Все фотографии на этом сайте реальны. Из-за изменений в освещении, угле съемки и разрешении дисплея изображение, которое вы видите, может иметь некоторую степень хроматической аберрации. GongDong HongQi - профессиональный производитель печатных плат с 16-летней историей в Китае. Наши продукты обновляются и улучшаются каждый год, и мы специализируемся на всех видах изготовления образцов FPC и услугах по настройке. Если вы заинтересованы в нашей продукции, пожалуйста, сообщите нам свои требования, мы поможем вам предоставить профессиональные решения, производство подложек, разводку, проектирование принципиальных схем, пресс-формы, монтаж, вставку и другие услуги в одном месте.

пожалуйста, свяжитесь с нами онлайн или по электронной почте, и мы предоставим вам индивидуальное обслуживание от нашей профессиональной команды продаж.

Спасибо за ваше время.
